Technische Daten
Mitgeliefertes Zubehör
Netzkabel (1)
9pol Fernbedienungskabel RCC-5G (1)
Bedienungsanleitung (1)
ClipLink™-Leitfaden (1)
Sonderzubehör
QSDI-Ausgangskarte DSBK-110P
SDI-Ausgangskarte DSBK-100P
Zeitcode-E/A-Karte DSBK-130P (siehe „Hinweis zur
optionalen DSBK-130P" weiter unten)
9pol Fernbedienungskabel RCC-5G/10G/30G (Länge
5, 10 bzw. 30 m)
Gestelleinbausatz RMM-130
Digital-Videocassette
Standardformat: PDV-64ME/94ME/124ME/184ME
Miniformat: PDVM-12ME/22ME/32ME/40ME
Reinigungscassette PDVM-12CL
Hinweis zur optionalen DSBK-130P
Vorsicht
Die unsachgemäße Installierung dieser Leiterplatte
kann sowohl Verletzungen als auch Beschädigungen
von anderen Komponenten z.B. aufgrund von Brand
und elektrischem Schlag verursachen. Überlassen Sie
die Installation deshalb unbedingt Ihrem Sony-
Fachhändler.
Für Kunden, die die optionale
Zeitcode-E/A-Karte DSBK-130P
gekauft haben
Die folgenden Erklärungen sind wichtige
Informationen für die Installierung der DSBK-130P.
Bitte zeigen Sie diesen Abschnitt dem Sony-
Kundendiensttechniker, der die Installation ausführt.
68
Anhänge
Empfohlenes Sonderzubehör
EditStation ES-7
Lineare Schnitt-Steuereinheit (z.B. PVE-500, RM-
450CE oder BVE-600/800/910/2000/9100P)
DME Switcher DFS-500P
Digital-Videorecorder DSR-80P
Digital-Videorecorder DSR-85P
Farb-Videokamera DXC-D30P
Digital Videocassette Recorder DSR-1P
Digital Camcorder DSR-130P
Fernsteuereinheit SVRM-100A
TBC-Fernbedienung (UVR-60P, BK-2007 oder BVR-
50P)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

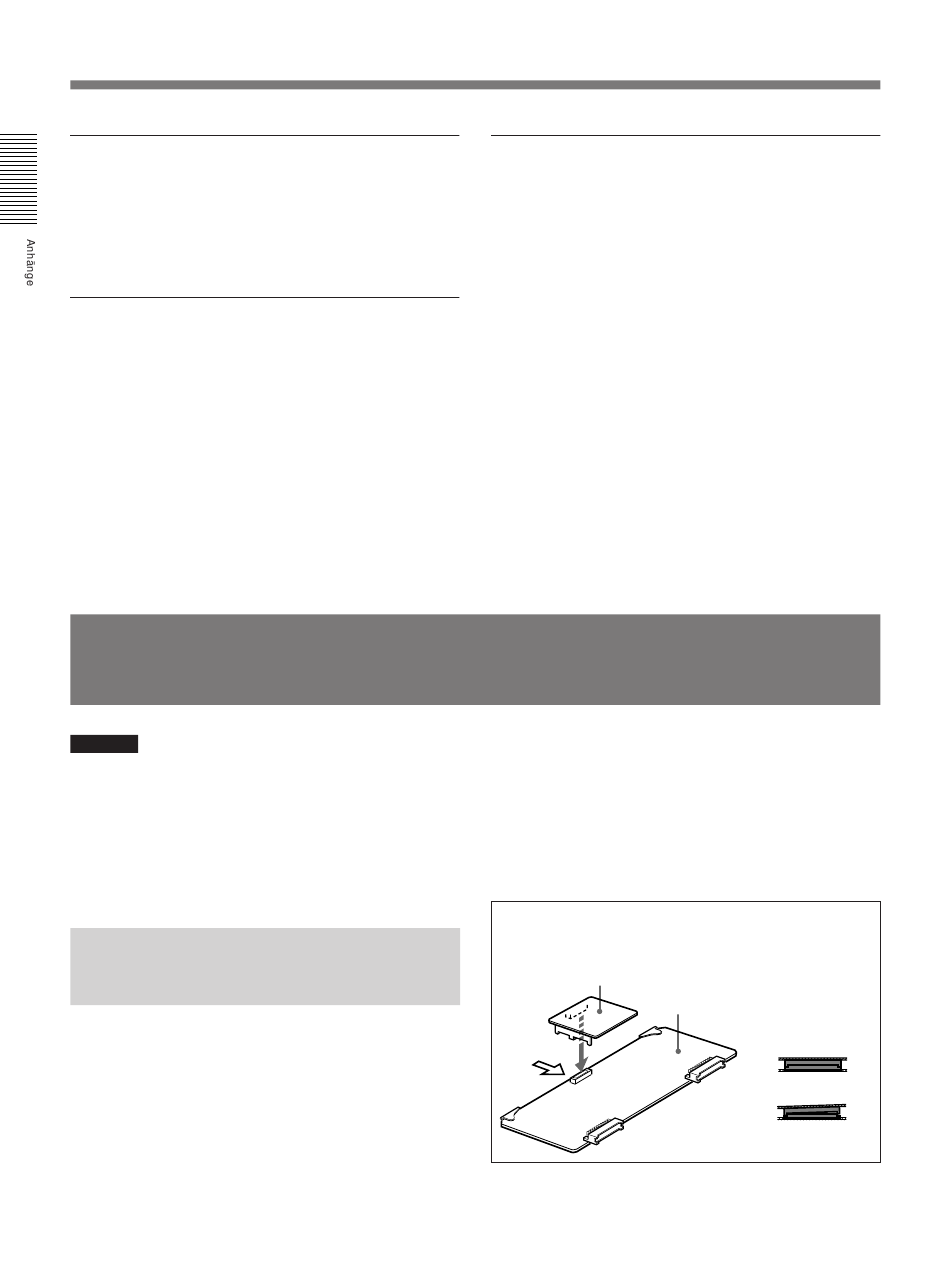

Die der DSBK-130P beigefügte Anleitung beschreibt
das Installationsverfahren in einen digitalen
Videorecorder DSR-85P. Für die Installation in einen
DSR-60P wird die DSBK-130P nicht auf die
Leiterplatte „SY-220" aufgesteckt, sondern auf die
Leiterplatte „SY-241" zu ersetzen. Lokalisieren Sie
bitte die in das Schlitzgestell eingestanzte
Bezeichnung SY-241.
Leiterplatte DSBK-130P
Leiterplatte
SY-241
(A)
Die DSBK-130P so auf
die SY-241 stecken, daß
bei Betrachtung aus
Richtung (A) kein
Zwischenraum zwischen
den zwei
Steckverbindungen
verbleibt.
Richtig
Falsch
