DE

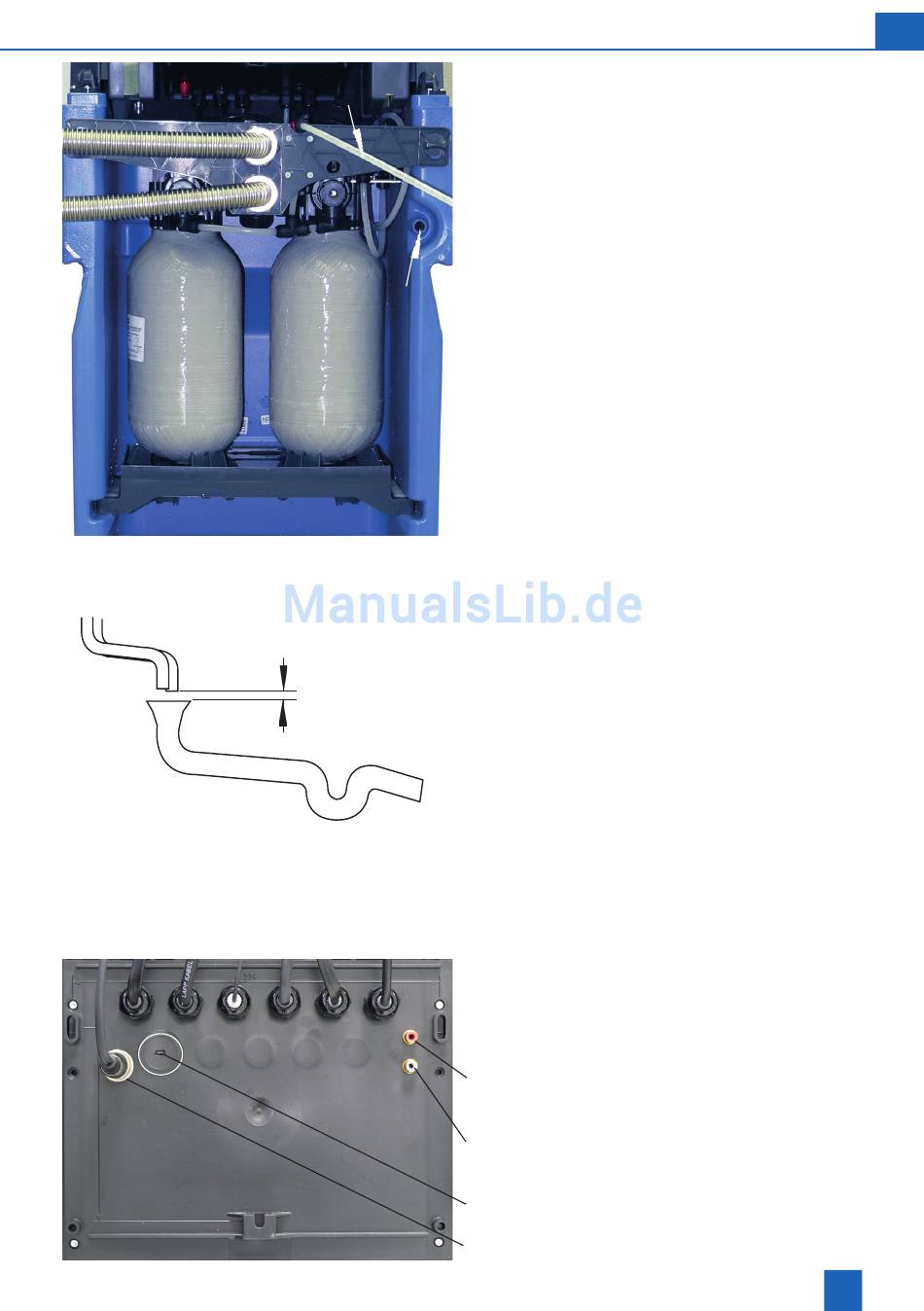

Spülwasserschlauch (12) mit Gefälle zum Kanal-
12
anschluss (Abfluss) führen und das Ende mit dem
beiliegenden Befestigungsmaterial gegen „Druck-
Wedeln" sichern.
Überlaufschlauch (18 x 24) auf den Sicherheits-
überlauf (13) aufstecken, mit Kabelbinder sichern
und mit mind. 10 cm Gefälle zum Kanalanschluss
(Abfluss) führen.
13
Die beiden zum Kanal verlegten Schläuche dürfen
nicht verbunden werden und keine Querschnittsver-
engungen aufweisen.
> 20 mm
Nach EN 1717 müssen der Spülwasser- und der
Überlaufschlauch mit mindestens 20 mm Abstand
zum höchstmöglichen Abwasserspiegel am Kanal-
anschluss befestigt werden (freier Auslauf).
Den Bodensensor auf dem Fussboden platzieren.
Anschlüsse
an Unterseite Elektronikgehäuse werden nur für
folgende Anschlüsse benötigt:
Abdeckhaube (2) abnehmen, 2 grosse Kunststoff-
schrauben entfernen, Klappe mit der Elektronik
aufklappen und festhalten.
Zentrale-Leit-Technik, ZLT-Anschluss (rote Cinch-
buchse) für z. B. Salzmangel, etc.
Dosierpumpen-Steuerungsanschluss (weisse Cin-
chbuchse)
Anschlussbuchse für AQA Link (USB)
Anschlussbuchse für Verschneideeinrichtung
