Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
Pos. Symbol
10
11
12
VRD
13
Hold
14
15
16
3.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
10
Beschreibung
0
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen
möglich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der
Service ist zu verständigen.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Spannungsminderungseinrichtung (VRD)
Die Signalleuchte VRD leuchtet, wenn die Spannungsminderungseinrichtung
einwandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden
Norm festgelegten Werte reduziert ist > siehe Kapitel 4.5.
Die Spannungsminderungseinrichtung ist ausschließlich bei Gerätevarianten mit dem
Zusatz (VRD) aktiv.
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der
Gerätesteuerung > siehe Kapitel 4.4.
In dieser Geräteausführung ohne Funktion.
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den
Uhrzeigersinn angewählt.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und
Drücken > siehe Kapitel 3.3.
Drucktaste Parameteranwahl, rechts
Die Schweißparameter des Funktionsablaufes werden nacheinander im Uhrzeigersinn
angewählt.
Signalleuchte
• ---------- AC-Balance > siehe Kapitel 4.1.3
• ---------- Puls-Balance > siehe Kapitel 4.1.6
-Zeichen

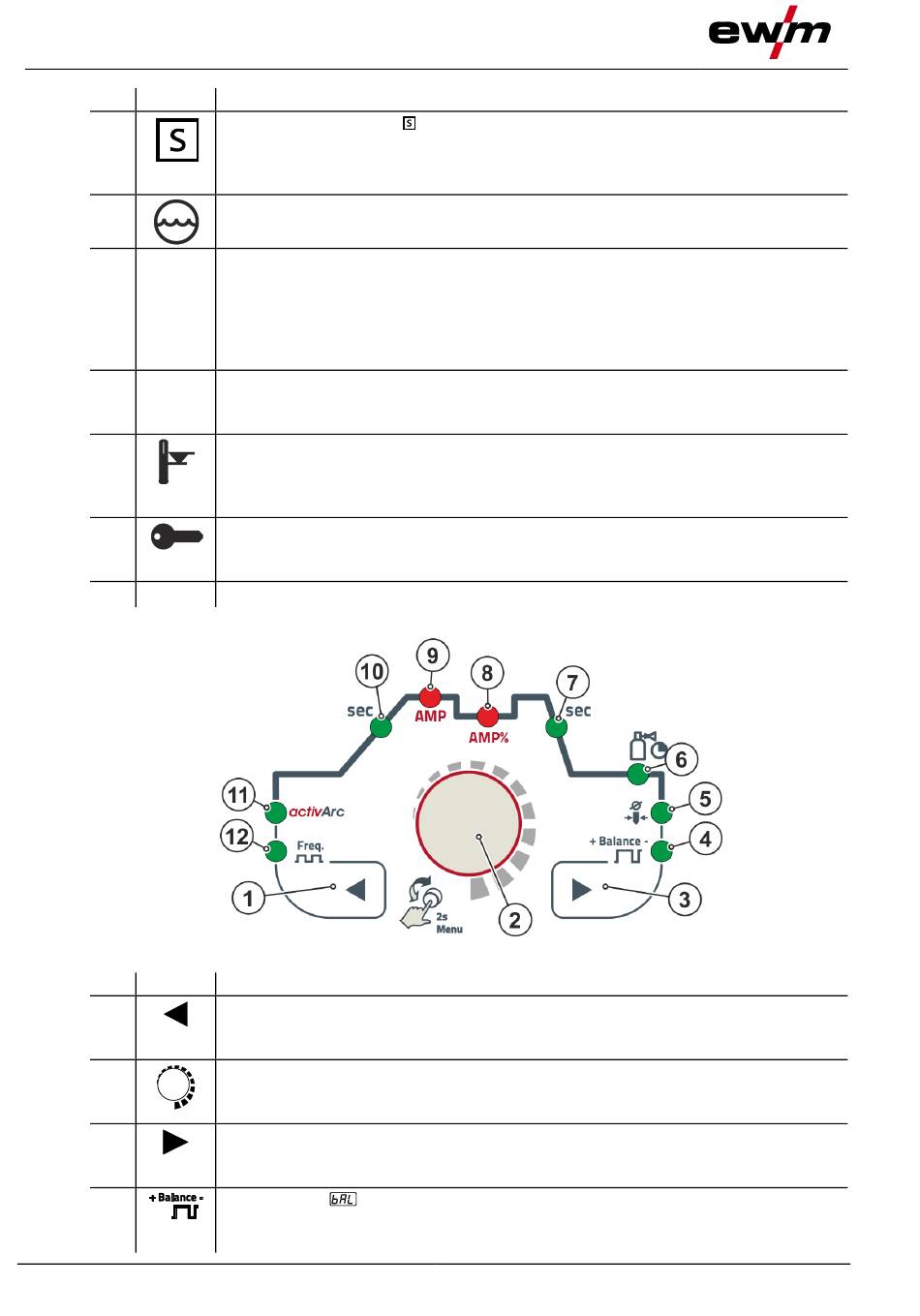

Abbildung 3-3
