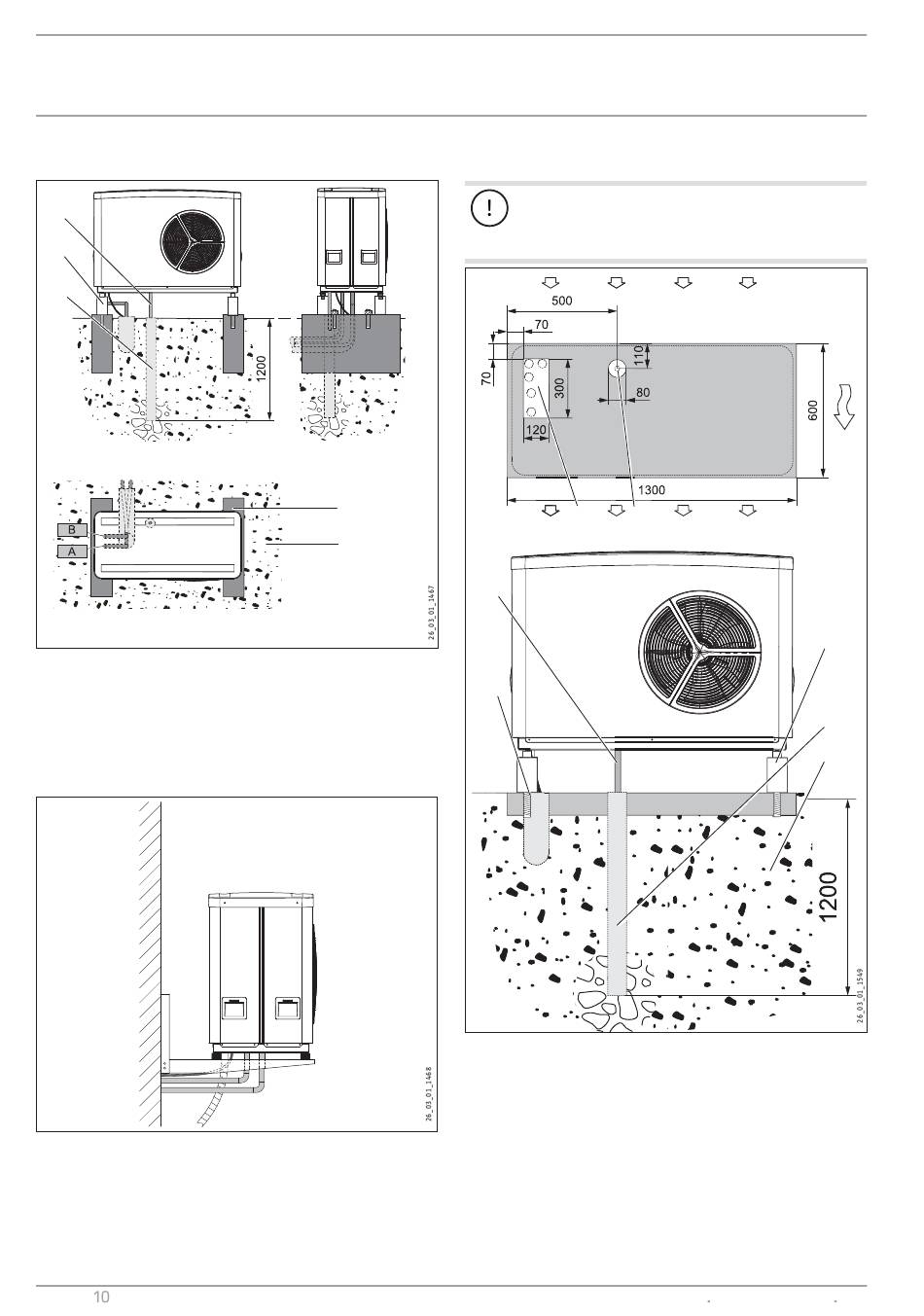

Beispiel: Bodenmontage mit Bordsteinen
1
2
3
1 Kondensatschlauch
2 Montageschiene
3 Drainagerohr
4 Bordstein
5 Kiesbett
Beispiel: Wandmontage
f Beachten Sie die statischen Grenzen der Gebäudewand sowie
der eingesetzten Wandkonsole.
Ä ’ qT< Z
4
5
A Heizkreis Vorlauf
B Heizkreis Rücklauf
Beispiel: Bodenmontage mit Fundament
Geräte- und Umweltschaden
Für die von unten in das Gerät einzuführenden Wasser-
und Elektro-Installationsleitungen müssen Sie eine Aus-
sparung (Freiraum) im Untergrund vorsehen.
1 2
3
4
1 Durchführung Versorgungsleitungen
2 Durchführung Kondensatschlauch
3 Kondensatschlauch
4 Elektroanschlüsse sowie Heizkreisvor- und rücklauf
5 Montageschiene
6 Drainagerohr
7 Kiesbett
5
6
7
