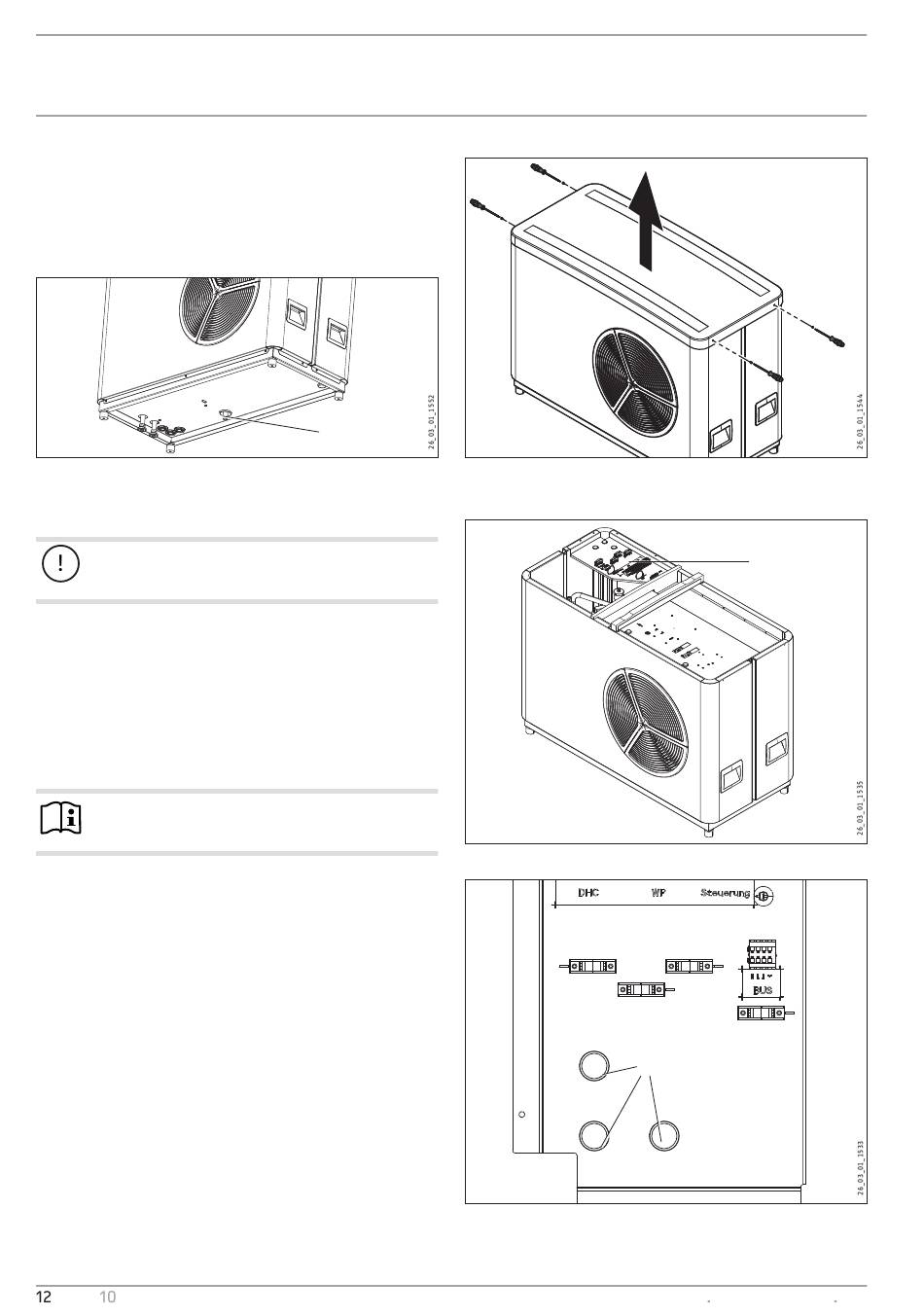

10.7 Kondensatabfluss
Für den Kondensatabfluss ist werkseitig ein Stutzen an der Ab-
tauwanne montiert.
f Befestigen Sie den Schlauch am Stutzen des
Kondensatablaufs.
1 Kondensatablaufstutzen
f Um den Frostschutz zu gewährleisten, dämmen Sie den
Kondensatschlauch.
Geräte- und Umweltschaden
Achten Sie darauf, dass der Schlauch nicht geknickt wird.
Verlegen Sie den Schlauch mit Gefälle.
f Prüfen Sie nach dem Verlegen des Schlauches, ob das Kon-
densat ordnungsgemäß ablaufen kann.
10.8 Externer 2. Wärmeerzeuger
Bei bivalenten Systemen muss die Wärmepumpe immer in den
Rücklauf des zweiten Wärmeerzeugers (zum Beispiel Ölkessel)
eingebunden werden.

10.9 Elektrischer Anschluss

Hinweis
Beachten Sie die Bedienungs- und Installationsanleitung
des Wärmepumpen-Managers (WPM II).
Anschlussarbeiten dürfen nur von einem zugelassenen Fachhand-
werker entsprechend dieser Anweisung durchgeführt werden!
Die Genehmigung des zuständigen Elektroversorgungsunterneh-
mens zum Anschluss des Gerätes muss vorliegen.

10.9.1 Zugang zum Anschlussbereich

f Lösen Sie die vier Schrauben an der oberen Abdeckung des
Gerätes.
f Nehmen Sie die Abdeckung ab.
’ qT< Z
1
f Führen Sie die Elektro-Installationsleitungen von unten durch
die Kabelrohre nach oben zum Anschlussbereich.
1 Anschlussbereich
1 Kabeldurchführungen
1
1
