Zehnder ComfoAir 350 Bedienungsanleitung

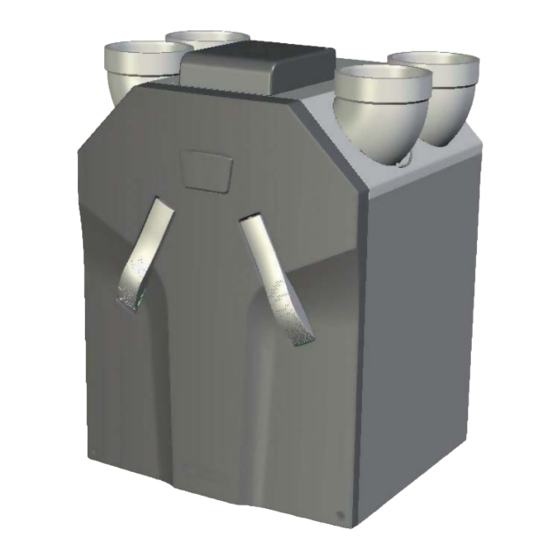

Zehnder ComfoAir 350
Zehnder ComfoSense Funkfernbedienung
Verwendung
Das Komfortlüftungsgerät Zehnder ComfoAir 350 wurde für den
Einsatz im anspruchsvollen Wohn- und Gewerbebau entwickelt.
Es verbindet höchsten Komfort, einfache Bedienung, einen hohen
Wirkungsgrad und flexible Einbindung in die Haustechnik.
Das Lüftungsgerät Zehnder ComfoAir 350 fördert 350 m³/h bei ei-
nem externen Druck von 240 Pa.
Wirkungsgrad
Der integrierte Kreuz-Gegenstromwärmetauscher erreicht einen
Wirkungsgrad von über 90%. Für den Benutzerkomfort bedeutet
das: keine unangenehmen Zugserscheinungen, da die Zuluft selbst
bei Temperaturen um den Gefrierpunkt auf nahezu Raumtempera-
tur aufgeheizt wird.
Ventilatoren
Die beiden Zu- und Abluftventilatoren werden von effizienten
Gleichstrommotoren angetrieben. Dank Einzelansteuerung können
Druckunterschiede im Zu- und Abluftverteilsystem ausgeglichen
werden. Die besonders geräuscharmen Ventilatoren können jeweils
in 1%-Schritten auf den gewünschten Volumenstrom eingestellt
werden. Die Luftmengen der wählbaren Stufen liegen zwischen
40 m³/h und 400 m³/h.
Stand 07/2014
Komfortlüftungsgerät
Filter
Das Zehnder ComfoAir 350 ist serienmässig mit F7-Filtern in der
Aussen-/Zuluft und G4-Filtern in der Ab-/Fortluft ausgerüstet.
Einbau
Das Zehnder ComfoAir 350 zeichnet sich durch eine noch kom-
paktere Bauweise aus. Alle Anschlüsse für die Luft befinden sich
auf der oberen Seite. Die Luftanschlüsse bieten die bewährten
flexiblen Anschlussmöglichkeiten. Die isolierenden, schalldämmen-
den Anschlussstutzen können den Anforderungen entsprechend
gedreht werden und erleichtern damit die Montage der zum Gerät
führenden Lüftungsrohre und bieten gleichzeitig die Körperschall-
entkopplung zum Luftverteilsystem.
Bedienung
Die Steuerung des Zehnder ComfoAir 350 erfolgt über eine
üblicherweise im Wohnbereich angeordnete Bedieneinheit (siehe
Zubehör). Für die Einstellungen und Bedienung wird mindestens
die Bedieneinheit Zehnder ComfoSense benötigt. Die hochwertige
Bedieneinheit Zehnder ComfoControl Luxe erlaubt die Bedienung
des Zehnder ComfoAir 350 mit deutschen Volltextmenus über ein
Touchscreen.
Wartung
Bedieneinheit
Alle erforderlichen Wartungsarbeiten sind einfach am Lüftungs-
Zehnder ComfoControl
gerät Zehnder ComfoAir 350 durchzuführen. Der Gerätefilter-
wechsel erfolgt werkzeuglos durch die in der Gerätfront integrier-
ten Filterabdeckungen. Ebenso lässt sich der Wärmetauscher nach
dem Öffnen der Gerätefront zur Reinigung einfach aus dem Gerät
herausziehen. Weitere Hinweise zu den Servicearbeiten am Gerät
entnehmen Sie bitte der Bedienungsanleitung.
Frostschutz
Wird das Zehnder ComfoAir 350 ohne Vorkonditionierung betrie-
ben, kann das in der Abluft entstehende Kondensat gefrieren.
Die Frostschutzschaltung verhindert dies durch eine stufenlose
Drosselung der Zuluftmenge. Um auch bei sehr tiefen Aussentem-
peraturen den Lüftungsbetrieb sicherzustellen, ist ein integriertes,
elektrisches Vorheizregister optional erhältlich.
Bypass
In Sommernächten und in der Übergangszeit bei starker Sonnen-
einstrahlung wird es oft im Haus zu warm, während die Aussenluft
angenehm kühl ist. In diesem Fall hilft die Wärmeabfuhr durch
sogenannte «freie Kühlung»: Dabei wird die kühlere Aussenluft
unter Umgehung der Wärmerückgewinnung in die Wohnräume
eingebracht. Das Zehnder ComfoAir 350 ist zu diesem Zweck mit
einem automatisch schaltenden Bypass ausgerüstet. Der Bypass
gehört zur Serienausstattung und leitet den Abluftstrom zu 100 %
am Wärmetauscher vorbei. Die Schalttemperatur ist einstellbar.
TS 105 c
1
