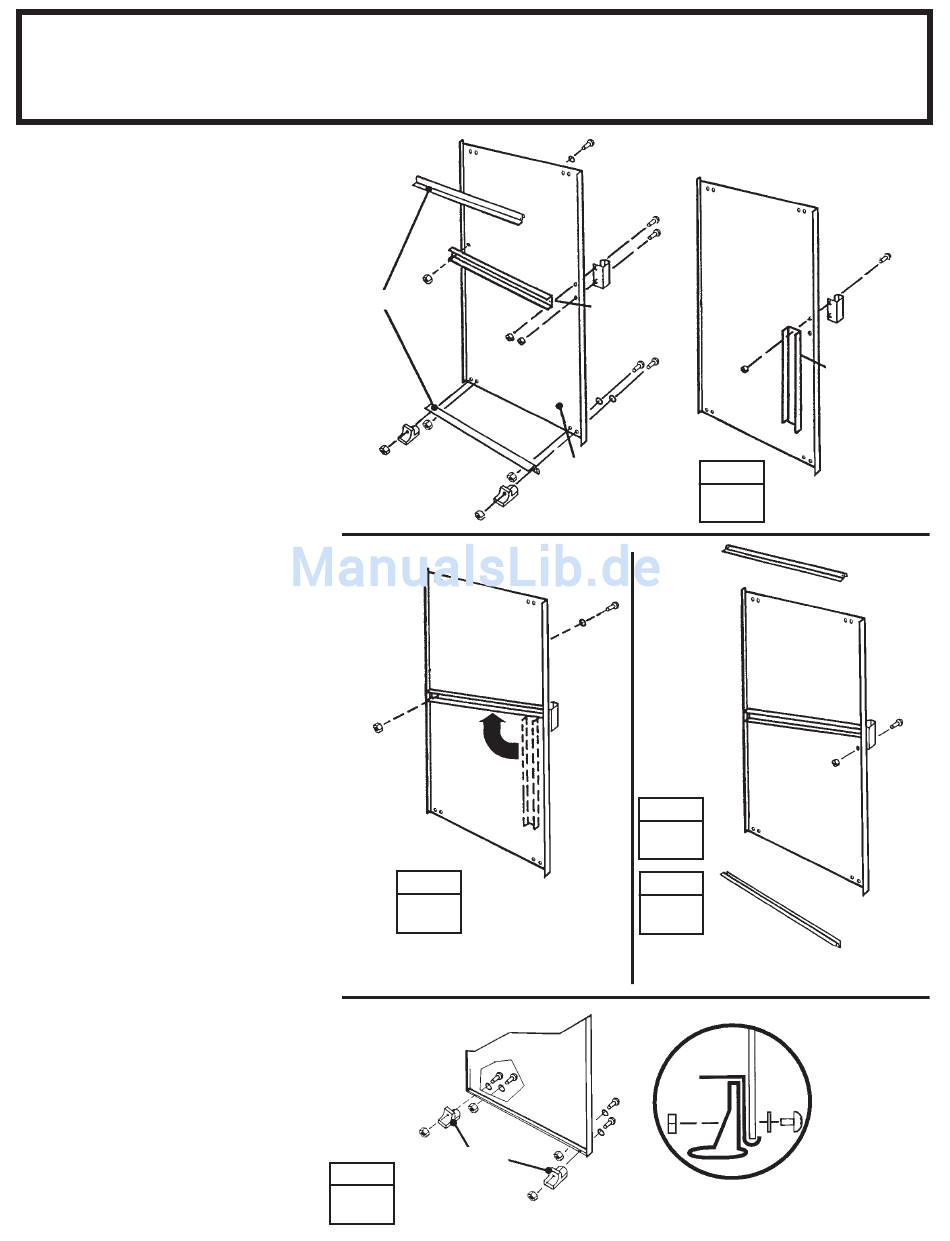

Schritt 13
KX22
1
Befestign Sie die mittlere
Türversteifung und den Griff mit
einer Schraube an die Tür, wie
gezeigt. Die Schraube noch nicht
anziehen.
2
Die mittlere Türversteifung nach
oben zur Bohrung in der Mitte der Tür
schwenken und mit Schraube und
Mutter befestigen.
3
Eine zweite Schraube in den
Türgriff einschrauben und beide
Schrauben anziehen.
4
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen.
5
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
6
Schritte 1 bis 5 für die linke Tür
wiederholen.
22
● Hierzu benötigen Sie folgende Teile ●
Vormontage der Türen
10499
66382
SCHRITT
SCHRITT
5
6657
10487 rechte Tür
66382
10487 linke Tür
2
66382
● ● ● ● ● 6657 mittlere Türversteifung (2)
● ● ● ● ● 10487 rechte und linke Türen (2)
● ● ● ● ● 10499 horiz. Türversteifung (4)
66045
SCHRITT
1
SCHRITT
3
SCHRITT
4
Endansicht
horiz.
Türversteifung
Tür
U-Scheibe
Führung
66045
6657
10499
10499
