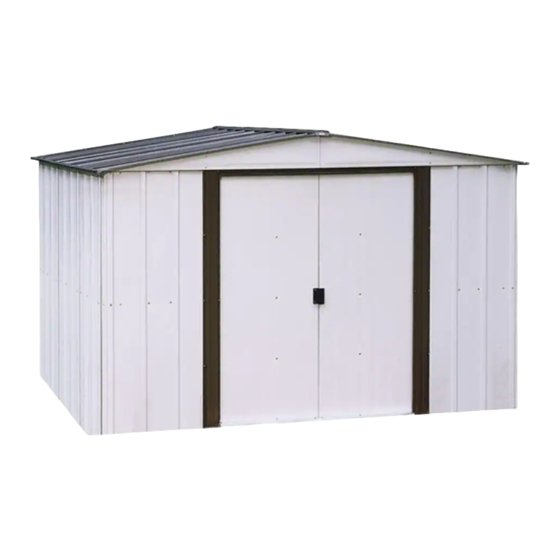

- Seite 1 Gerätehaus KJ01 Modell Nr. EN108-A HM108-A MN108-A NP108 NW108-A PD108-A SA108-A VN108-A Der größte Hersteller von Unterstellgebäuden weltweit 709301207 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Planen Sie Voraus
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. Denn ein Montageplatz fern. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfirst zusätzlich mit Kanthölzern abzustützen. -
Seite 6: Der Sockel Fur Ihr Gerätehaus
MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB47410) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens. B. -
Seite 7: Zubehörbeutel
(mit Schrauben verpackt) Schrauben (161) (326) 65109 67468 66646 Hutmutter (4) Firstblende (2) Plastik-U-Scheiben (369) 66045 (mit Schrauben verpackt) (Das Arrow-Logo) (10 X 40) Türgriff (2) 66183 66769 66382 EckabschluB 6228 Türgleiter (4) untere Türführung (4) (2 rechts und 2 links) Stützwinkel (2) - Seite 8 Stückliste KJ08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 mittl. Türversteifung 9364 Wandpaneel (Seite) 9372 Wandpaneel, vorn 9365 Wandführung, vorn 5986 hinterer Dachrahmen 6000 Giebel, rechts 6001 Giebel, links 10497 horiz. Türversteifung 9355 vertik. Türversteifung 6403 Türschienenlasche 9366 Türlaufschiene 8995...
- Seite 9 Montage Nach Nummern KF09...
-
Seite 10: Hierzu Benötigen Sie Folgende Teile
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8934 Rampe (1) Schritt 1 ● ● ● ● ● 9367 Bodenrahmen, vorne (2) Vormontage der ● ● ● ● ● 8936 Bodenrahmen, hinten (2) ● ● ● ● ● 8937 Bodenrahmen, Seite (4) Bodenrahmengruppen KD10 Der vordere Bodenrahmen besteht... -
Seite 11: Vormontage Der Rahmengruppen
● ● ● ● ● 5986 Dachrahmen, hinten (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 9917 Wandführung, hinten (2) Schritt 2 Vormontage der Rahmengruppen ● ● ● ● ● 9922 Wandführung, Seite (4) ● ● ● ● ● 8839 Dachrahmen, Seite (4) KD11 Die Teile für den Hauptrahmen versteifen die Wände. -
Seite 12: Vormontage Der Dachträger
● Hierzu benötigen Sie folgende Teile ● Schritt 3 ● ● ● ● ● 10470 Dachträger (8) Vormontage der Dachträger KD12 Die Dachträger verbinden die zwei 10470 Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte überlagern. -
Seite 13: Montage Für Türlaufschiene
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6403 Türlaufschienenlasche (1) Schritt 4 Montage für Türlaufschiene ● ● ● ● ● 9366 Türlaufschiene (2) TC13 HINWEIS: Türlaufschienenlasche (lackiertes Teil) Die Türlaufschiene trägt die Schiebetüren und verleiht der vorderen Wand Stabilität. - Seite 14 ● Hierzu benötigen Sie folgende Teile Schritt 5 ● ● ● ● ● vordere Bodengruppe (1) ● ● ● ● ● seitl. Bodenrahmen (2) ● ● ● ● ● ● hintere Bodengruppe (1) Bodenrahmen KD14 HINTEN RECHT 8937 Setzen Sie die vormontierten Bodenrahmenteile auf das Funda- 8936 ment.
- Seite 15 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8995 Wandpaneel (2) Schritt 6 ● ● ● ● ● 9372 Wandpaneel, vorn (2) Ecken ● ● ● ● ● 9362 Paneel, Ecke (4) KJ15 WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Stunden und Schmalseite mehr als eine Person.
- Seite 16 ● ● ● ● ● Türlaufschienengruppe (1) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● hintere Dachrahmengruppe (1) ● Schritt 7 ● ● ● ● ● seitl. Dachrahmengruppe (2) Rahmen ● ● ● ● ● hintere Wandführungsgruppe (1) KD16 ●...
- Seite 17 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 9364 Wandpaneel (4) Schritt 8 ● ● ● ● ● 8995 Wandpaneel (4) Wandpaneele KJ17 SCHRITT 8995 8995 Die Wandpaneele werden in zwei Breiten geliefert. Jedes Wandpaneel hat eine geriffelte Rippe auf einer 9364 Seite.
-
Seite 18: Vordre Führung/Türpfosten
● Hierzu benötigen Sie folgende Teile ● Schritt 9 ● ● ● ● ● 9900 Türpfosten (2) Vordre Führung/Türpfosten ● ● ● ● ● 9365 vordere Wandführung (2) KJ18 Die Türpfosten versteifen die Türöffnung und sehen attraktiv aus. 9365 Befolgen Sie diese Schritte für beide Türpfosten. -
Seite 19: Montage Der Giebel
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6000 Giebel, rechts (2) Schritt 10 ● ● ● ● ● 6001 Giebel, links (2) Montage der Giebel ● ● ● ● ● 5971 Dachträgerwinkel (4) KD19 Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. - Seite 20 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● linke Giebelgruppen (2) Schritt 11 ● ● ● ● ● rechte Giebelgruppen (2) Giebel/Winkel ● ● ● ● ● 6635 Dachträgerwinkel (2) KD20 Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn.
- Seite 21 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Hauptdachträger (1) Schritt 12 ● ● ● ● ● Einzelner Dachträger (2) Dachträger KD21 Die zwei Hälften des Haupt- dachträgers spreizen und den Dachträger an den Dachträger- SCHRITT winkel des vorderen Giebels schrauben.
- Seite 22 ● Hierzu benötigen Sie folgende Teile ● Schritt 13 ● ● ● ● ● 8468 Dachpaneel, rechts (1) Rechtes Dachpaneel KD22 Die Dachpaneele werden am besten SCHRITT mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, 8468 8469 rechten Seite.
- Seite 23 ● ● ● ● ● 8468 Dachpaneel, rechts (1) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8469 Dachpaneel, links (2) Schritt 14 ● ● ● ● ● 7483 Dachpaneel (2) Dachmontage ● ● ● ● ● 6529 Dachpaneel (2) KD23 Ein linkes Dachpaneel an der linken,...
- Seite 24 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8840 Firstabdeckung (1) Schritt 15 ● ● ● ● ● 7483 Dachpaneel (2) Firstabdeckungen & Paneele ● ● ● ● ● 8486 Firstabdeckung (1) KD24 SCHRITT Die erste Firstabdeckung auf 8840 dem fertigen Dachabschnitt mit Streifen...
- Seite 25 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8485 Dachrand, links (2) Schritt 16 ● ● ● ● ● 8836 Dachrand, rechts (2) Dachränder KD25 Befestigen Sie den rechten und linken Dachrand mit Schrauben an jeder Paneelüberlappung am unteren Ende der Dachpaneele.
-
Seite 26: Montage Der Türen
● ● ● ● ● 3719 mittlere Türversteifung (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 10489 rechte und linke Türen (2) Schritt 17 Montage der Türen ● ● ● ● ● 10497 horiz. Türversteifung (4) ●... -
Seite 27: Montage Der Türen Und Justierung
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● recht Türgruppe (1) Schritt 18 ● ● ● ● ● linke Türgruppe (1) Montage der Türen und Justierung KD27 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT... -
Seite 28: Verankerung Und Bodenrahmen
EN108-A HM108-A MN108-A NP108 NW108-A PD108-A SA108-A VN108-A KJ28 Verankerung und Bodenrahmen Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Bodenrahmen Falls Sie einen Bodenrahmen-bausatz gekauft haben, müssen Sie diesen zum jetzigen Zeitpunkt einbauen. EINIGE TATSACHEN ZUM THEMA ROST 1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen.
