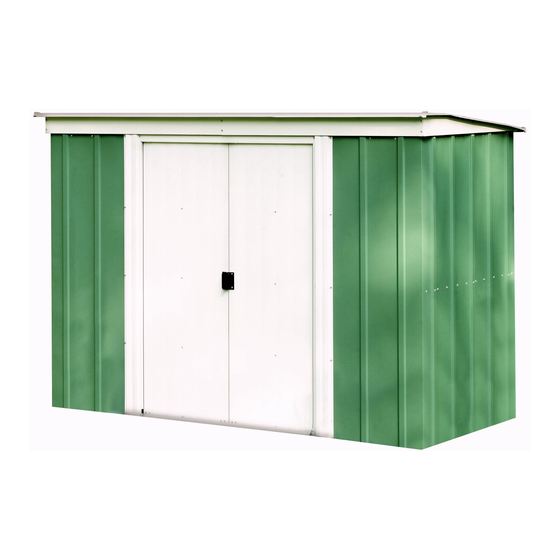

- Seite 1 Gerätehaus CJ01-GE Modell Nr. EP84 PT84 PT84EU PTG84 PTG84EU EPA84 716771217 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 3: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 4: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 6: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 7 Sockel ABV06 Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 8 Verankerung YW07 Verankerung des Gerätehauses Es ist wichtig, daß nach der Montage des Gerätehauses der gesamte Bodenrahmen verankert wird. Wir empfehlen eine der unten aufgeführten Methoden dazu: Verankerung in Holz/Pfosten: Verankerungsset Modell Nr. AK4 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen Empfohlen für Verwendung mit jeglicher enpfohlenen weisen 1/4"...
- Seite 9 ZUBERHÖRBEUTEL ABV08 Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 65923 #10B x 1/2" (13 mm) #8A x 5/16" (8 mm) 65103 #8-32 x 3/8" (10 mm) schwarze Schrauben (8) selbstschn.
- Seite 10 Stückliste ABV09 Abb. Teil Anzahl Check Bezeichnung in Karton Liste 10566 hinterer Dachrahmen 6617 Türlaufschienen-Verbindungsstück 10498 Horizontale Türversteifung 10573 Frontblende 10557 Dachblech 10562 Giebel rechts 80015 Giebel links 9316 Dachabschlussleiste rechts 10560 Dachblech rechts 80013 Dachblech links 10570 Dachträger 10564 Wandwinkel, Seite 10545 Wandverstrebung, Seite...
-
Seite 11: Montage Nach Nummern
MONTAGE NACH NUMMERN ABV10... - Seite 12 Hierzu benötigen Sie folgende Teile Schritt 1 8941 Rampe (1) Vormontage der 9379 Bodenrahmen, vorn (2) 9377 Bodenrahmen, hinten (2) Bodenrahmengruppen ABV11 ctr 9379 Der vordere Bodenrahmen besteht 8941 aus drei Stücken. Der hintere Bodenrahmen besteht aus zwei Stücken. Die Bohrungen in den 9379 Teilen decken sich, wenn die Teile mit dem richtigen Überstand aufeinander...
- Seite 13 Schritt 2 Hierzu benötigen Sie folgende Teile 10566 hinterer Dachrahmen (2) Vormontage der 9924 Wandführung, hinten (2) ABV12 ctr Rahmengruppen hinterer Wandführung 240,3 cm (94 5/8") Die Teile für den Hauptrahmen 9924 9924 versteifen die Wände. Diese Teile werden später in der Mitte und an der Oberkante der Rückwand montiert.
- Seite 14 Schritt 3 Hierzu benötigen Sie folgende Teile 10570 Dachträger (2) Vormontage der Dachträger ABV13 ctr Auf den Dachträgern liegen später 10570 die Dachbleche auf. Der Dachträger besteht aus zwei Bauteilen, die sich in der Mitte überlappen. 10570 SCHRITT 96 3/8" Tipp: Diese Teile...
- Seite 15 Schritt 4 6617 Türlaufschienen- Hierzu benötigen Sie folgende Teile Verbindungsstück Montage der Türlaufschiene / Frontblende 9378 Türlaufschiene ABV14 ctr 10573 Frontblende HINWEIS: Türlaufschienen-Verbindungsstück (lackertes Teil) (16) Die Türlaufschiene trägt zusammen 6617 mit der Frontblende die Schiebetüren und versteift die vordere Wand. Fünf Bauteile müssen hierfür montiert werden.
- Seite 16 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) 10544 seitl. Bodenrahmen (2) Bodenrahmen ABV15 ctr hintere Bodengruppe (1) HINTEN RECHT 10544 Setzen Sie die vormontierten SCHRITT 10544 B o d e n r a h m e n t e i l e a u f d a s 9377...
- Seite 17 Schritt 6 Hierzu benötigen Sie folgende Teile 9381 Eckpaneel, vorn (2) Ecken 9385 Eckpaneel, hinten (2) ABV16 ctr Breitseite (14) 9385 Schmalseite WICHTIGER HINWEIS Von diesem Punkt der Montage an SCHRITT brauchen Sie Stunden und mehr als eine Hinten Person. Fahren Sie an dieser Stelle 9385 mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das...
- Seite 18 Rückwandwinkel Hierzu benötigen Sie folgende Teile Wandverstrebung, hinten Schritt 7 Montage der Verstrebungen 10545 Wandverstrebung, Seite 10564 Wandwinkel, Seite ABV17 ctr Montage der Türlaufschiene/Frontblende SCHRITT (24) Die Verstrebungsteile geben den Spalt Die Winkel der Seitenwänden Stabilität und dienen 13/16" Seitenwände müssen (2,1 cm) der Befestigung der Giebelteile, die nach außen zeigen...
- Seite 19 Schritt 8 Hierzu benötigen Sie folgende Teile 6243 Wandblech (2) Montage der Wandbleche 10563 Wandblech (4) ABV18 ctr Schrauben Sie die Wandbleche oben und unten mit Blechschrauben (84) fest. Die Wandbleche haben zwei Breiten. Jedes Wandblech hat an einer Seite Schrauben Sie die Wandbleche eine Versteifung mit Längsknick.
- Seite 20 Schritt 9 Hierzu benötigen Sie folgende Teile 9369 Türpfosten (2) Türpfosten ABV19 ctr SCHRITT Draufsicht (3) Schrauben Türlaufschiene Die Türpfosten versteifen die Sechskantmutter Türö nung und sehen attraktiv aus. Hutmutter Stopfen Befolgen Sie diese Schritte für beide 9369 Türpfosten. Schraube Einen Türpfosten mit drei Stopfen Schrauben, Muttern und Hutmuttern...
- Seite 21 Schritt 10 Hierzu benötigen Sie folgende Teile Dachträger Dachträger ABV20 ctr Die unten angegebene Abmessung misst von der Kante des Winkels bis zur Vorderseite des Geräteschuppens. Schrauben Sie den vormontierten Dachträger (kleine Löcher nach oben) mit einer Maschinenschraube am Seitenwandwinkel fest. SCHRITT Ö...
- Seite 22 Schritt 11 Hierzu benötigen Sie folgende Teile 10560 Dachblech rechts Dachbleche rechts/links 80013 Dachblech links ABV21 ctr Legen Sie ein rechtes Dachblech auf die rechte Seite und schrauben Sie es mithilfe von Blechschrauben wie gezeigt an Frontblende, Dachträger Die Dachbleche montieren Sie am und Rückwandwinkel fest.
- Seite 23 Schritt 12 Hierzu benötigen Sie folgende Teile 10557 Dachblech Dachblech ABV22 ctr Verschraubung am Rückwandwinkel (36) Montieren Sie die Dachbleche 10557 in den gezeigten Positionen. Im Überlappungsbereich Verbinden Sie die überlappenden mit Maschinenschraube Versteifungen mittig mit einer befestigen Maschinenschraube. HINWEIS Verschraubung Wo dies möglich ist überlappt die am Dachträger...
- Seite 24 Schritt 13 Hierzu benötigen Sie folgende Teile 10562 Giebel rechts Giebel 80015 Giebel links ABV23 ctr Schrauben Sie den Dachgiebel a m r e c h t e n D a c h b l e c h , a m Seitenwandwinkel und an der (10) Frontblende wie gezeigt mithilfe...
- Seite 25 Schritt 14 Hierzu benötigen Sie folgende Teile 9316 Dachabschlussleiste rechts Dachabschlussleisten 80017 Dachabschlussleiste links ABV24 ctr Biegen Sie den unteren Flansch der Dachabschlussleiste an der Ecke mit Daumen und Zeige nger so weit nach innen, dass die rechte bzw. linke Dachleisten-Abschlusskappe auf S c h r a u b e n S i e...
- Seite 26 Schritt 15 Hierzu benötigen Sie folgende Teile 10478 rechte und linke Türen (2) 10498 horiz. Türversteifung (4) Montage der Türen 6278 vertik. Türversteifung (2) ABV25ctr (12) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso. Gehen Sie wie folgt vor: 66045 10498...
- Seite 27 Schritt 16 Hierzu benötigen Sie folgende Teile rechte Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) ABV26 ctr horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.
- Seite 28 EP84 PT84 PT84EU PTG84 PTG84EU EPA84 CJ28-GE VERANKERUNG Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. EINIGE TATSACHEN ZUM THEMA ROST 1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen. Rostbildung ist ein natürlicher Oxydationsvorgang, 2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer der auftritt, wenn unbehandeltes Metall Feuchtigkeit einem Schutz gegen das Eindringen von Wasser schützen...
