Schritt 4
KX13
Der Hauptrahmen stützt die Seiten-
wände und stellt eine Fläche zur
Befestigung der Giebel zur Verfü-
gung, die das Dach tragen.
1
Den hinteren Dachrahmen mit
selbstschn. Schrauben entlang der
oberen Rückwand befestigen.
2
Die hintere Wandführungs-
gruppe mit selbstschn. Schrauben
entlang der Mitte der Rückwand
befestigen.
3
Die seitlichen Dachrahmen mit
selbstschn.
Schrauben auf der
Innenseite oben entlang der
Seitenpaneele befestigen.
seitlichen Dachrahmen müssen an
den Ecken
über die hinteren
Dachrahmen hinausstehen.
4
Die Seitenwandführungen mit
Schrauben und Muttern entlang der
Mitte der Seitenpaneele befestigen.
Die Überlappungen in den hinteren
Ecken mit Schrauben befestigen.
5
Die Türlaufschienengruppe mit
selbstschn. Schrauben entlang der
Oberseite der vorderen Wandpa-

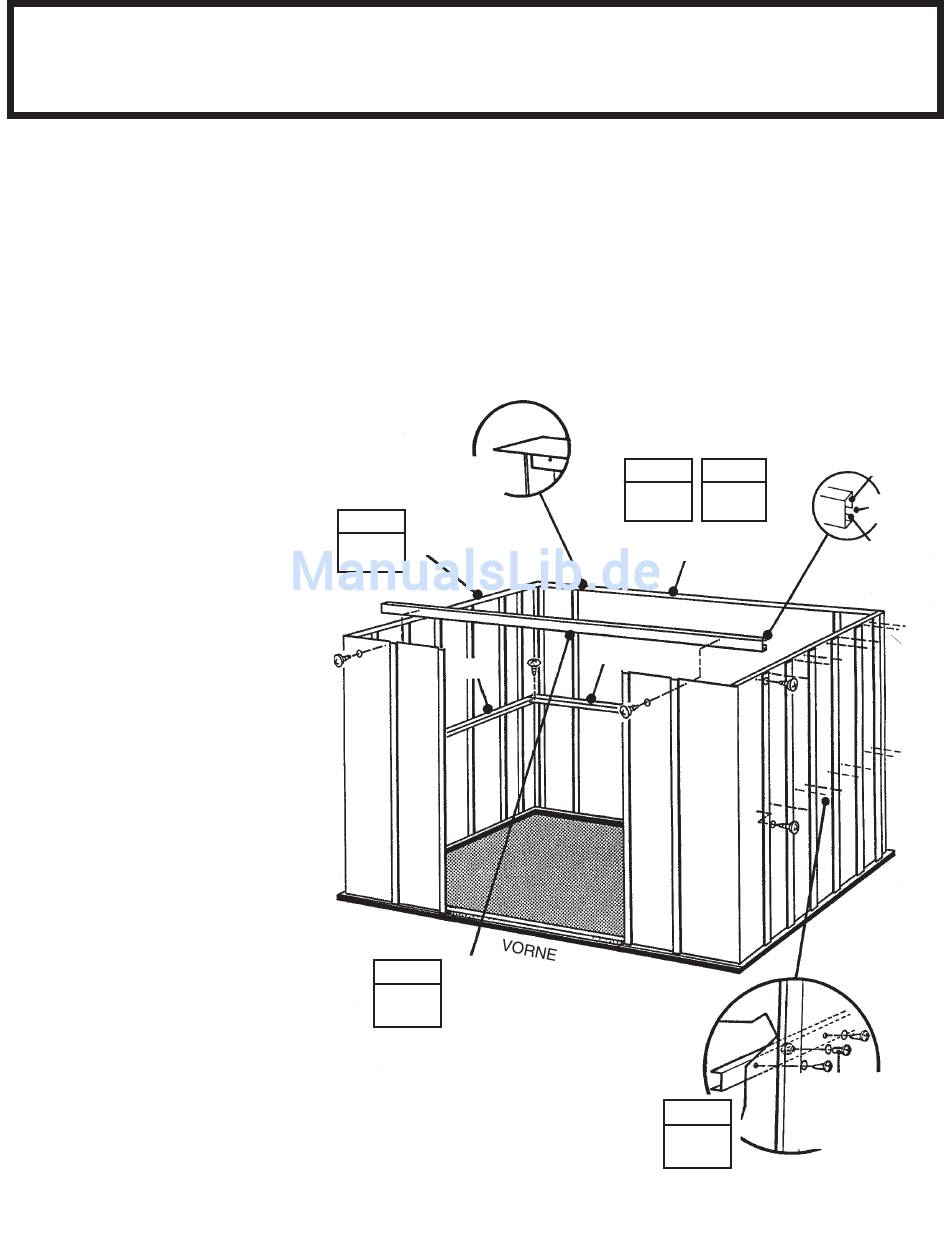

neele befestigen. Siehe Zeichnung.
●
Hierzu benötigen Sie folgende Teile
Vormontage der Rahmen
Dachrahmen
müssen nach
innen zeigen
SCHRITT
9400
3
Die
SCHRITT
5
●
SCHRITT
9925
9926
9396
● ● ● ● ● 9397 Dachrahmen, hinten (1)
● ● ● ● ● 9925 Wandführung, hinten (1)
● ● ● ● ● 9926 Wandführung, Seite (2)
● ● ● ● ● 9400 Dachrahmen, Seite (2)
● ● ● ● ● Türlaufschienengruppe (1)
SCHRITT
1
2
9397
Detailzeichnung
mit Paneelmitte
SCHRITT
an die
Wandführung
4
angeschraubt
Langer
Schenkel
oben
Öffnung
nach innen
Kurzer
Schenkel
unten
13
