Fase 13
EJ24

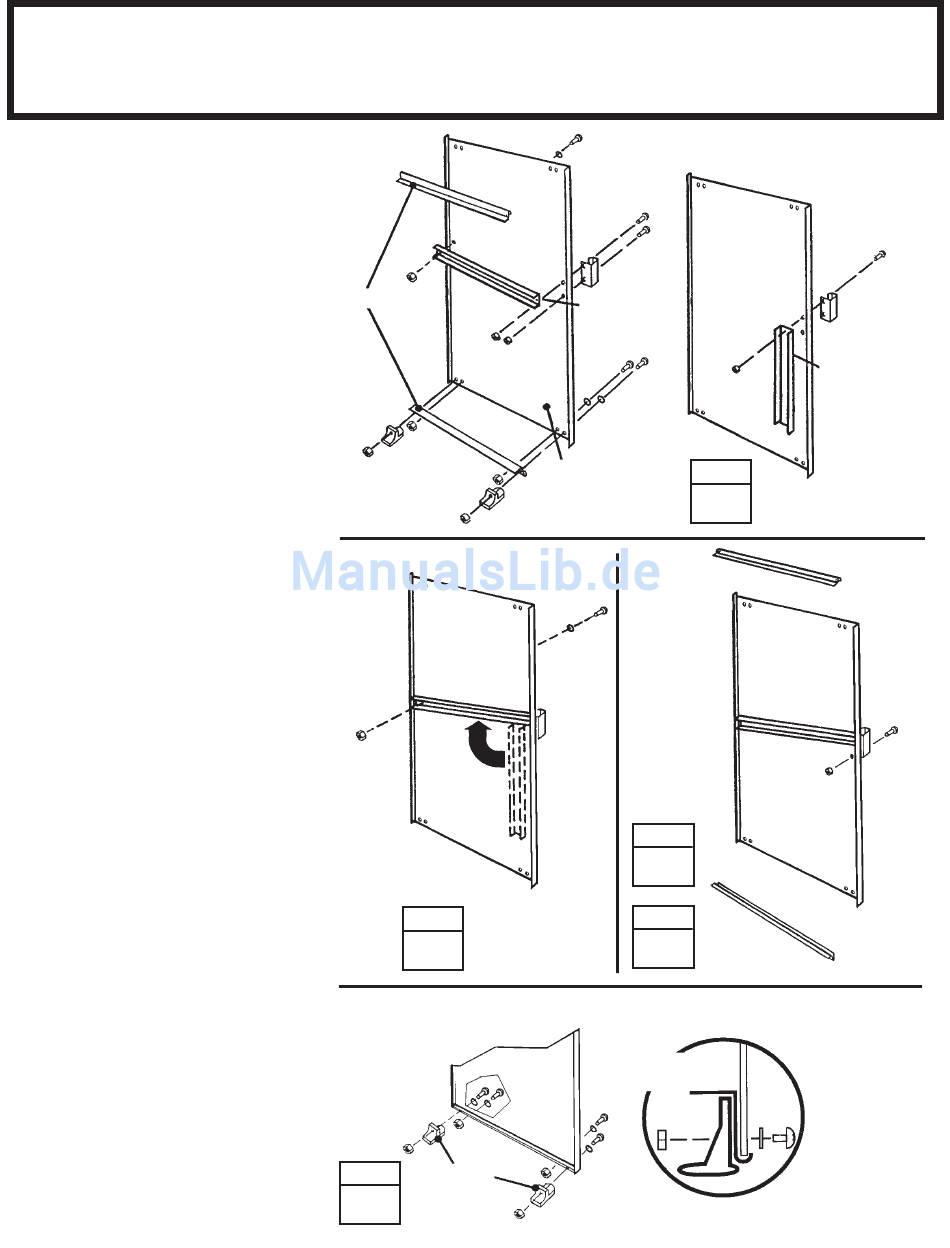

Le fasi di questa pagina spiegano
come montare la porta destra.
Seguire esattemente lo stesso
procedimento per la porta sinistra.
Tutte le viti e i bulloni della porta
vanno accompagnati da una rondella.
Seguire le seguenti fasi:
1
Attaccare alla porta il sostegno
della maniglia della porta e la
maniglia con un buttone come
illustrato. Non stringere ancora il
bullone.
2
Ruotare il sostegno della maniglia
della porta in corrispondenza del foro
dal lato opposto della porta e inserirvi
un bullone con il dado.
3
Inserire un secondo bullone nella
maniglia della porta e stringere
entrambi i bulloni.
4
Mettere un rinforzo orizzontale
della porta lungo il lato superiore e
quello inferiore.
5
Montare le guide inferiori della
porta e i bulloni come indicato.
6
Ripetere le fasi da 1 a 5 per la
porta sinistra.
24
● Parti necessarie per ●
Gruppo della porta
10499
66382
66382
FASE
2
FASE
66382
5
● ● ● ● ● 6657 Sostegno della maniglia della porta (2)
● ● ● ● ● 10487 Porta destra e sinistra (2)
● ● ● ● ● 10499 Rinforzo orizzontale della porta (4)
66045
6657
FASE
10487 Porta destra
10487 Porta sinistra
FASE
3
FASE
4
VEDUTA LATERALE
CHE MOSTRA:
Rinforzo orizzon-
ntale della porta
Guida
66045
6657
1
10499
10499
Porta
Rondella
