Etape 13
GY23

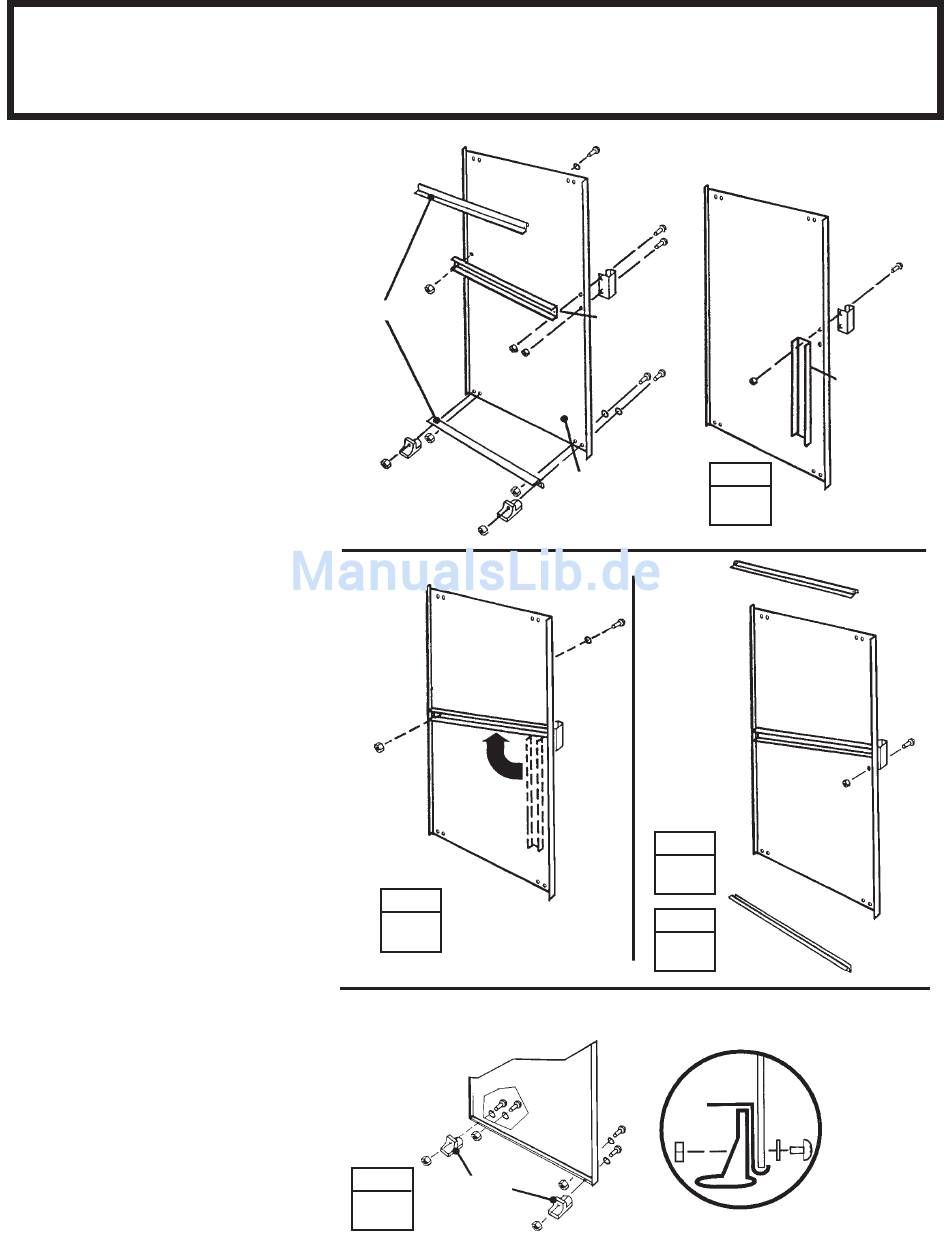

Les étapes apparaissant sur cette
page vous montrent comment assem-
bler la porte de droite. Vous devez
suivre exactement les mêmes in-
structions pour celle de gauche.
Procédez de la manière suivante:
1
Fixer le renfort de poignée de
porte et la poignée à la porte à
l'aide d'un boulon de la manière
illustrée. Ne serrez pas le boulon à
ce stade.
2
Basculez le renfort de poignée de
porte vers le haut jusqu'au trou du
centre de la porte et insérez un boulon
et un écrou.
3
Insérez un deuxième boulon dans
la poignée de porte et serrez les deux
boulons.
4
Placez un renfort horizontal de
porte sur le bord supérieur et le bord
inférieur.
5
Fixez les guides et boulons de la
porte inférieure de la manière
illustrée.
6
Répétez les étapes 1 jusqu'à 5
pour la porte de gauche.
23
● Pièces nécessaires pour ●
l'assemblage de porte
10499
66382
66382
ETAPE
2
ETAPE
5
● ● ● ● ● 6657 Renfort de poignée de porte (2)
● ● ● ● ● 10487 Portes droite et gauche (2)
● ● ● ● ● 10499 Renfort horizontal de porte (4)
66045
6657
10487 Porte droite
10487 Porte gauche
VUE
MONTRANT:
66382
ETAPE
1
ETAPE
3
ETAPE
4
D'EXTREMITE
Renfort
horizontal
Porte
de porte
Rondelle
Guide
66045
6657
10499
10499
