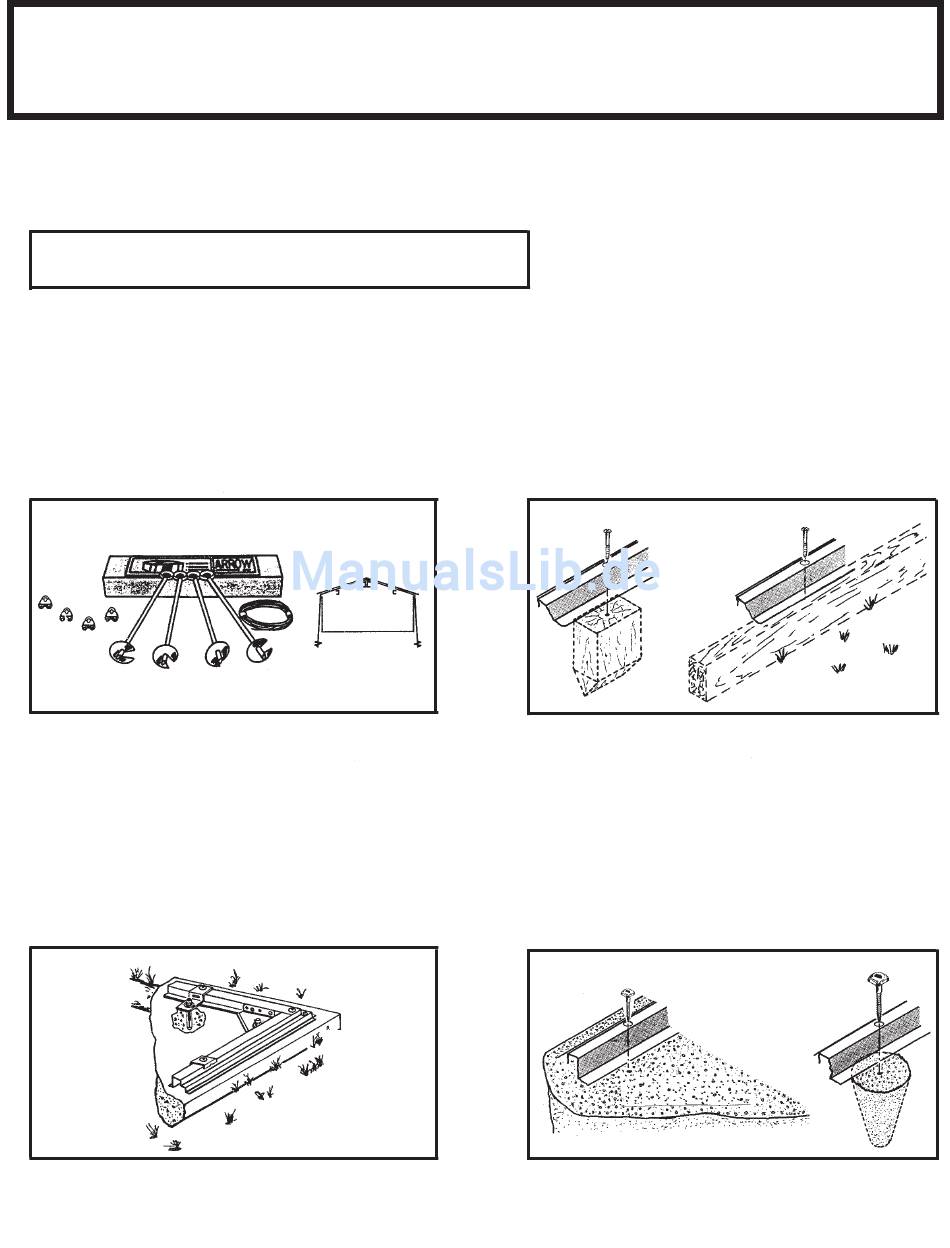

Ancoraggio del box
E'importante che tutto il telaio pavimento sia ancorato dopo la costruzione del box.
Riportiamo qui appresso i modi consigliati di ancoraggio.
Kit di ancoraggio Arrow:
Se ne raccomanda l'uso con una qualsiasi delle basi
suggerite
Contiene: 4 ancore con cavo, morse e istruzioni per
l'installazione.
Kit di ancoraggio Arrow:
Consigliato per l'uso con la fondazione in calcestruzzo.
Contiene: fazzoletti, staffe per profilati, viteria, punta da
trapano di 6 mm e istruzioni di installazione.
8
Ancoraggio
(Modello N. AK4 o 60298)
SOPRA LE TRAVIE
DENTRO IL TERRENO
(Modello N. AK100 o 68383)
Ancoraggio su legno/montante:
Utilizzare viti per legno di 6 mm. Sono previsti fori di
6 mm di diametro nei telai per un giusto ancoraggio.
1.
Ancoraggio su calcestruzzo:
1. Per piastra in calcestruzzo colato o base o blocchi di
fondazione: Utilizzare vite per lamiera di 6 mm x 50 mm.
2. Per montante di ancoraggio in calcestruzzo colato dopo
la costruzione del box: utilizzare tirafondo di
6 mm x 152mm.
1.
2.
2.
