Etape 4
GD14

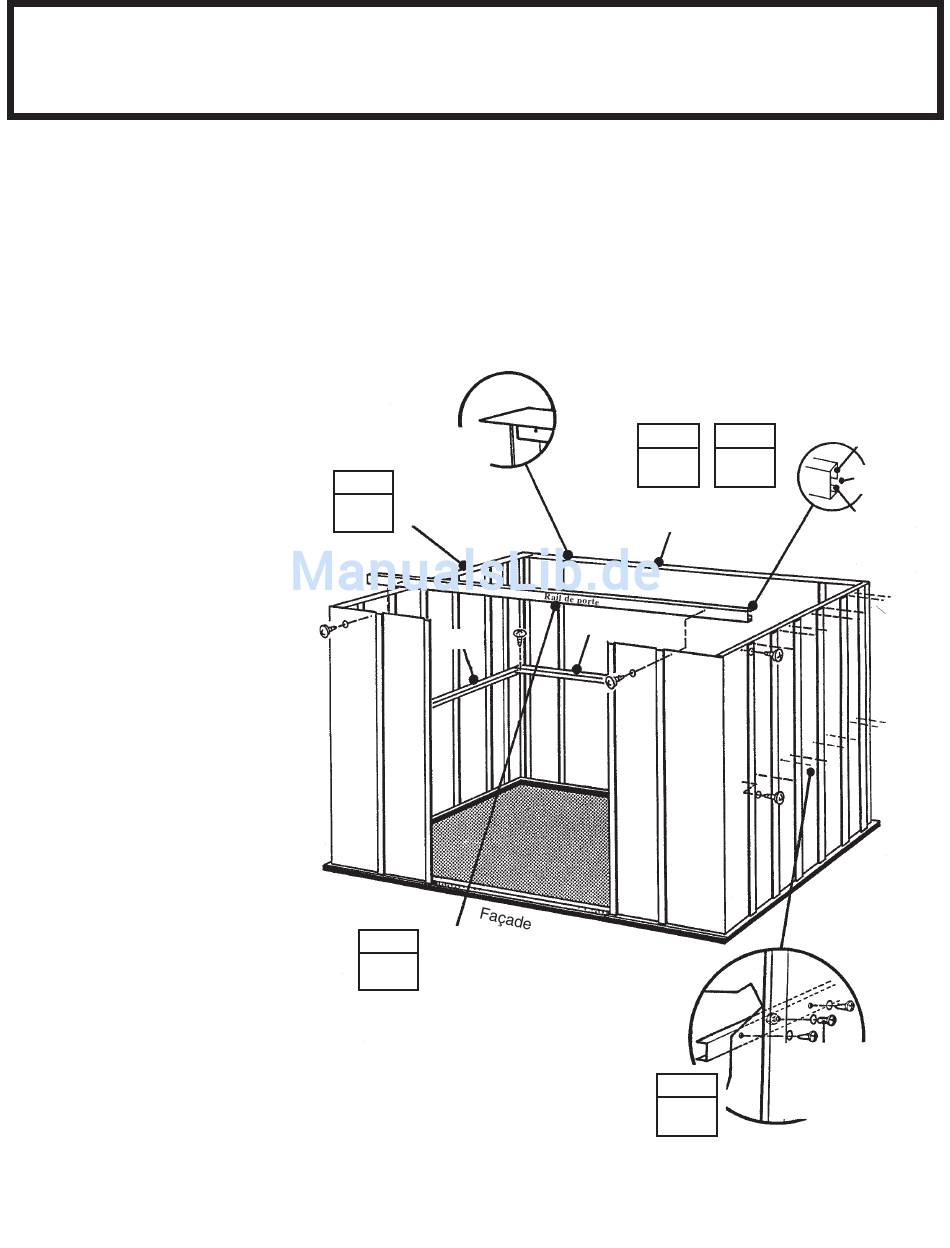

Les principales pièces du cadre
assurent la rigidité des murs latéraux
et offrent une surface pour attacher
les pignons qui supportent le toit.
1
Fixez la cornière de mur arrière
sur le dessus intérieur du mur arrière
à l'aide de vis.
2
Fixez le longeron arrière au mi-
lieu du mur arrière à l'aide de vis.
3
Fixez le cornières latérales sur le
dessus intérieur des panneaux
latéraux à l'aide de vis. Les cornières
latérales doivent couvrir les cornières
arrières aux coins.
4
Fixez les longerons latéraux sur
le milieu des panneaux latéraux à
l'aide de vis. Fixez les recouvrements
dans les coins arrières à l'aide de vis.
5
Fixez le rail de porte (les trous
orientés vers le haut) sur le dessus
des panneaux de façade à l'aide de
vis, comme indiqué sur le schéma.
● Pièces nécessaires pour ●
les cadres
Les cornières
doivent être
dirigées vers
ETAPE
l'intérieur de l'abri.
3
9400
9926
9396
ETAPE
5
Détails montrant le
centre du panneau fixé
vissé au longeron du mur.
● ● ● ● ● 9397 Cornière de mur arrière (1)
● ● ● ● ● 9925 Longeron de mur arrière (1)
● ● ● ● ● 9926 Longeron latéral (2)
● ● ● ● ● 9400 Cornière de mur latéral (2)
● ● ● ● ● Assemblage rail de porte (1)
ETAPE
ETAPE
2
1
9397
9925
ETAPE
4
Côté long
au-dessus
Ouverture
tournée vers
l'intérieur
Côté court
au-dessous
Au recouvrement
les vis ne
traversent pas
le longeron
14
