Fase 12
EJ23
1

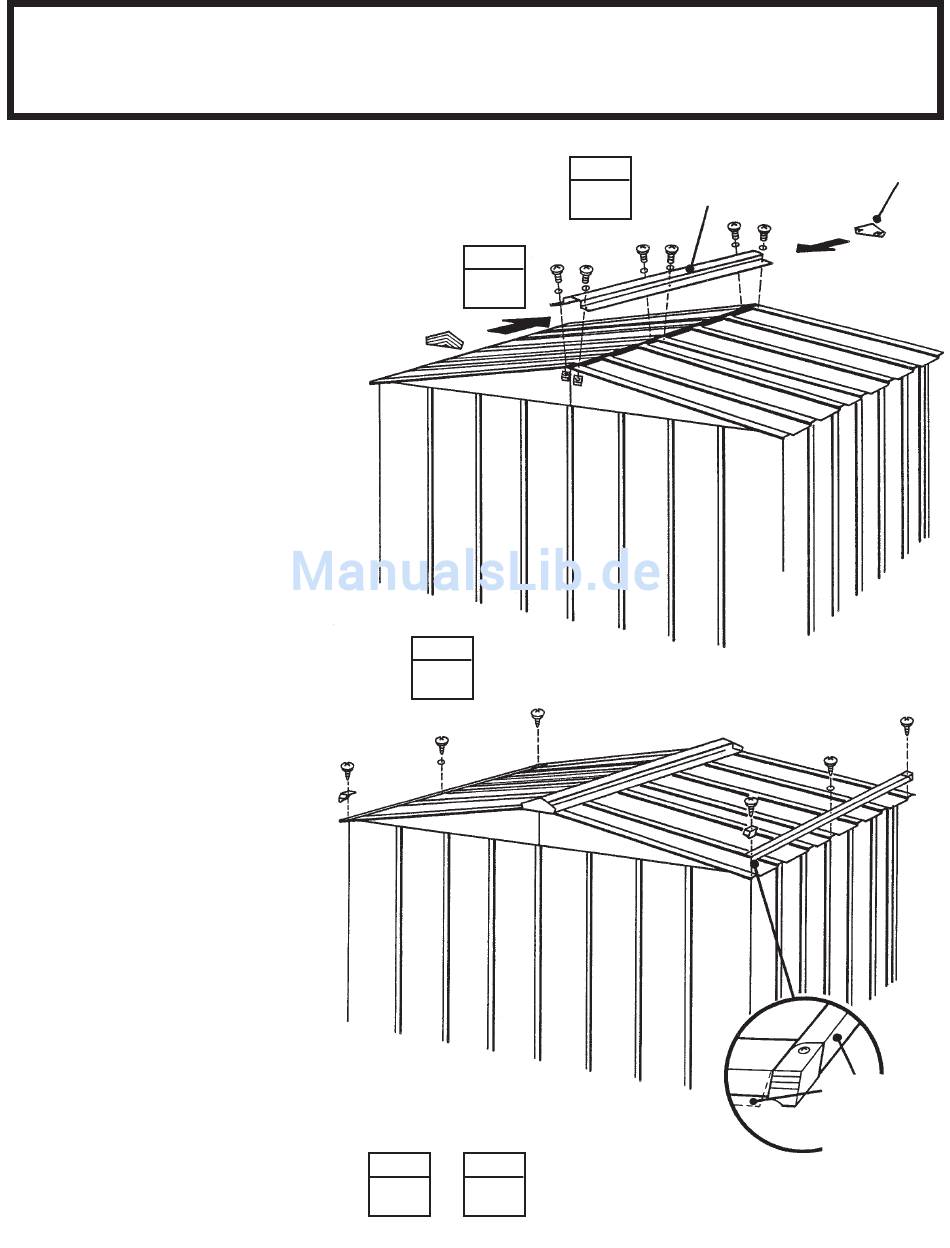

Installare mediante bulloni la
copertura della linea di colmo sulla
sezione di tetto completata.
2
Unire mediante bulloni e dadi
l'estremità per la copertura della
linea di colmo alla copertura della
linea di colmo e al pannello del tetto
dove c'è l'ondulazione. Attaccare
l'altra estremità della copertura allo
stesso modo.
3
Attaccare il bordo laterale del
tetto all'estremità inferiore dei
pannelli del tetto su ciascun lato della
costruzione mediante le viti dove i
pannelli si sovrappongono.
4
Con il pollice e l'indice, piegare
agli angoli verso l'interno la flangia
inferiore del bordo laterale del tetto,
in modo che le estremità sinistra e
quella destra del bordo del tetto
vadano in posizione agli angoli
sinistro e destro.
5
Attaccare le estremità del bordo
del tetto al bordo laterale del tetto con
una vite.
● Parti necessarie per ●
Copertura della linea di colmo
abordo del tetto
FASE
3
Bordo
del tetto
FASE
4
FASE
1
FASE
2
6015
Estremità del
bordo del tetto
FASE
5
● ● ● ● ● 6869 Copertura della linea di
colmo (1)
● ● ● ● ● 6015 Bordo laterale del tetto (2)
dell' estremità
6869
6015
Ripiegare in dentro
la flangia in modo
che entri nella
estremità del bordo
Copertura
del tetto
