Fase 2
EG13
1

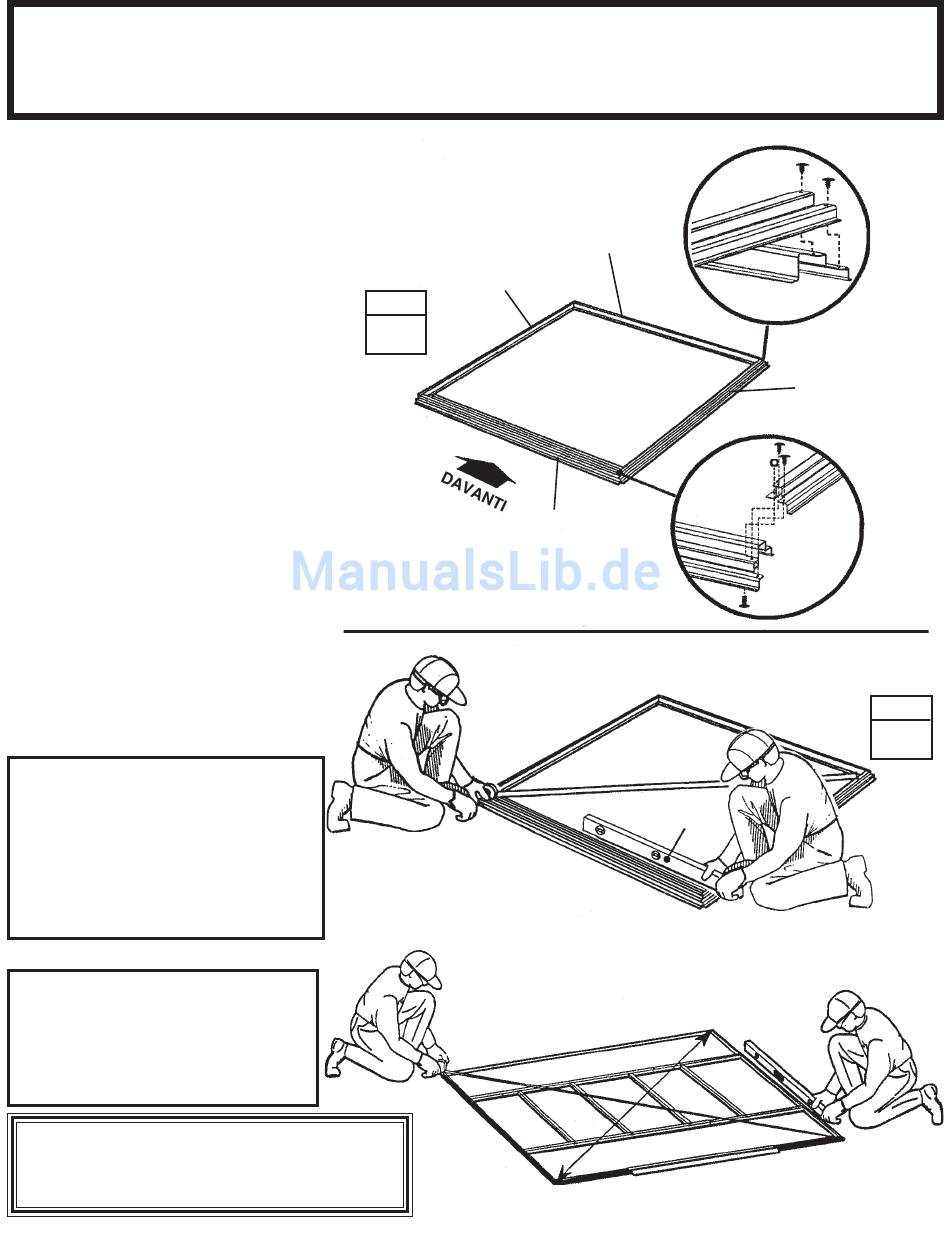

Montare i quattro angoli
dell'intelaiatura del pavimento
utilizzando due viti per ogni angolo
come illustrato. Negli angoli anteriori,
inserire i bulloni da sotto e fissarli con
i dadi in alto.
2
Misurare la lunghezza delle
diagonali dell'intelaiatura del
pavimento. Quando le misure delle
diagonali corrispondono,
l'intelaiatura del pavimento è in
squadra.
NOTA
Se si utilizza una piattaforma di
legno o una piastra in
calcestruzzo, non fissare subito
l'intelaiatura del pavimento alla
base. La struttura verrà ancorata
dopo averla eretta.
NOTA
Se si dispone del Kit per
intelaiatura del pavimento, è
necessario montarlo in questa
fase della procedura.
L'intelaiatura del pavimento deve
essere in squadra e a livello , in caso
contrario i fori non saranno allineati.
● Parti necessarie per ●
Intelaiatura del
pavimento
FASE
1
● ● ● ● ● 9403 Intelaiatura anteriore del pavimento (1)
● ● ● ● ● 9399 Intelaiatura posteriore del pavimento (1)
● ● ● ● ● 9402 Intelaiatura laterale del pavimento (2)
9399
9402
9403
Quando le misure delle diagonali
sono uguali, l'intelaiatura del
pavimento è in squadra.
LATO
POSTERIORE
DESTRO
9402
9399
9402
LATO
ANTERIORE
DESTRO
9402
9403
Livello
FASE
2
