Etape 6
GY16
Les jambages de porte renforcent
l'ouverture de porte et constituent
une garniture attirante. Suivez les
instructions pour les deux jambages
de porte.

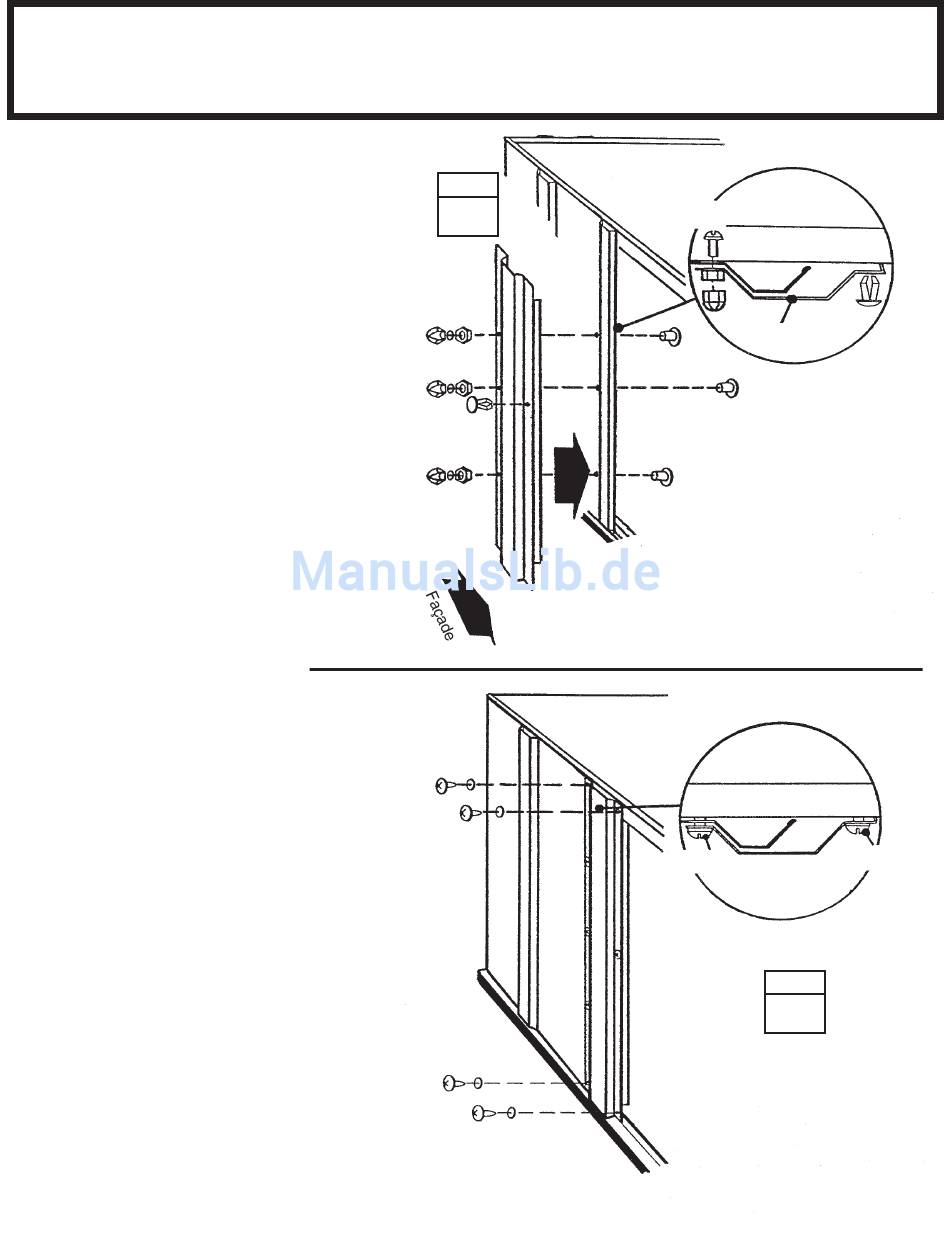

1
Fixez un jambage de porte au
panneau frontal avec trois boulons,
écrous et écrous borgnes, de la
manière illustrée. Couvrez le trou le
plus proche de l'ouverture de la porte
au centre du linteau avec un
bouchon.
2
Fixez la partie supérieure du
jambage de porte au rail de porte
avec deux vis. Faites le même pour
la partie inférieure dans le cadre.
Répétez les étapes 1 et 2 pour le
jambage de la porte opposée.
● Pièces nécessaires pour ●
jambage de porte
ETAPE
1
Ecrou Borgne
Bouchon
Ecrou
hexagonal
9900
● ● ● ● ● 9900 Jambage de porte (2)
VUE DU DESSUS
(3) Boulons
Rail de porte
Bouchon
9900
Boulon
VUE DU DESSUS
Rail de porte
Vis
ETAPE
2
Vis
16
