Arrow ENB65 Montageanleitung Seite 12

Schritt 3
KX12
WICHTIGER HINWEIS
Von diesem Punkt der Montage an
brauchen Sie Stunden und mehr als eine
Person. Fahren Sie an dieser Stelle mit
der Montage nicht fort, wenn nicht
genügend Zeit vorhanden ist, um das
Gerätehaus an diesem Tag komplett
aufzubauen. Ein teilweise montiertes
Gerätehaus kann bereits durch leichten
Wind beschädigt werden.
Für jede Schraube in der Wand
brauchen Sie eine U-Scheibe.
1

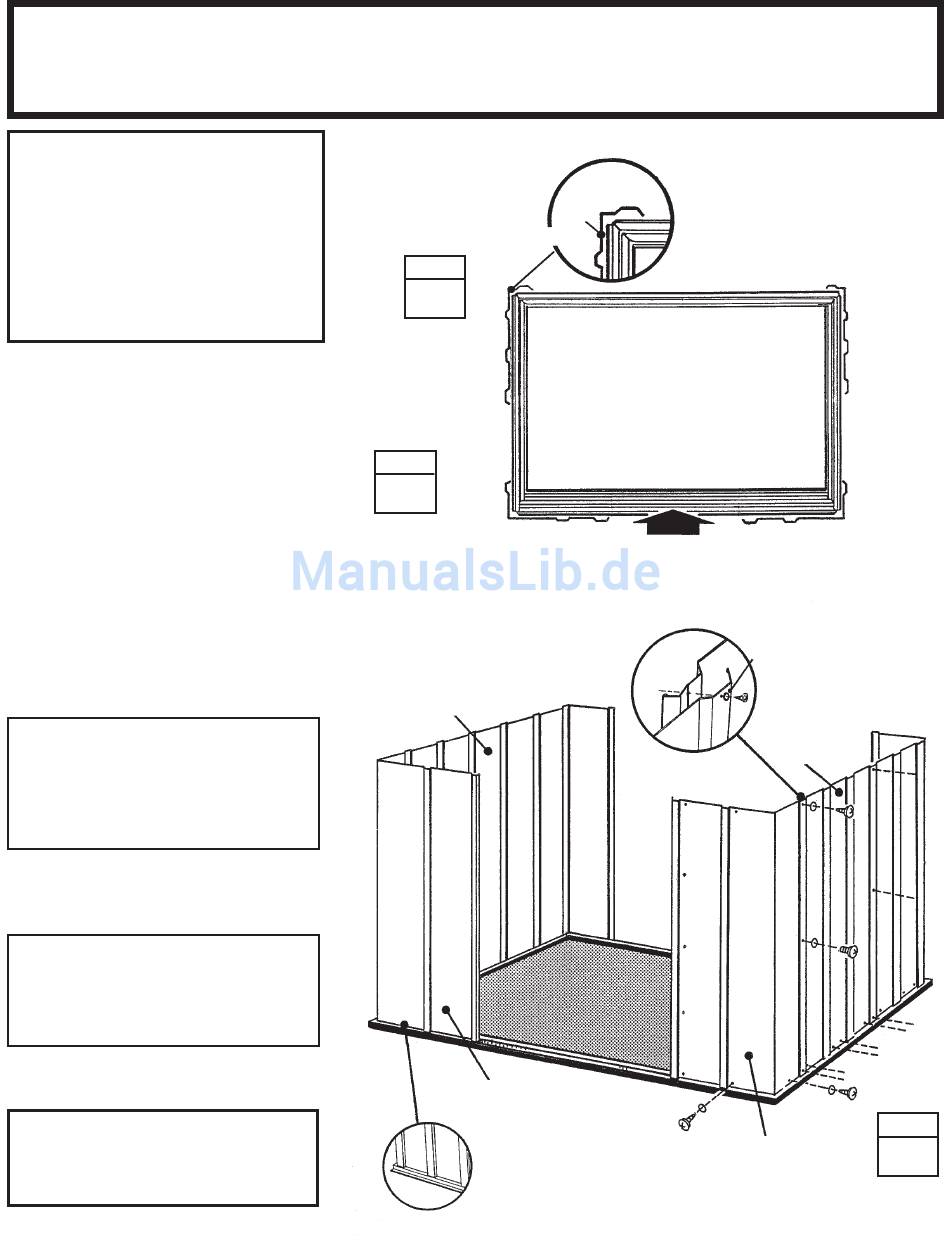

Setzen Sie ein vorderen Eckpaneele wie
gezeigt an die Ecken des Bodenrahmens.
Der breiteste Teil jedes Eckpaneels muß an
die Vorderseite des Gebäudes gesetzt werden.
Befestigen Sie die Eckpaneele mit zwei
Schrauben am Bodenrahmen.
2
Befestigen Sie die hinteren Eckpaneele
wie gezeigt an der Rückwand des Gebäudes.
Die Breitseite jedes Eckpaneels muß gegen
die Gebäudeseite gesetzt werden.
Eckpaneele mit vier Schrauben am
Bodenrahmen befestigen.
HINWEIS
Die Wandpaneele werden in zwei Breiten
geliefert. Jedes Wandpaneel hat eine
geriffelte Rippe auf einer Seite. Die
geriffelte Rippe muß unter die Rippe des
folgenden Paneels gelegt werden.
3
Befestigen Sie die Wandpaneele wie
gezeigt an den Seiten.
HINWEIS
Gehen Sie vorsichtig vor und stellen Sie
sicher, daß die
Paneele wie gezeigt am richtigen Ort
montiert werden.
4
Vor dem Weitermachen die Teilnummern
auf den Wandpaneelen überprüfen.
Der Bodenrahmen muß rechtwinklig
und eben sein,
oder die Bohrungen decken
sich nicht.
12
● Hierzu benötigen Sie folgende Teile ●
Ecken/Wandpaneele
SCHRITT
2
SCHRITT
1
STÜTZEN SIE DAS ECKPANEEL MIT
EINER STUFENLEITER AB, BIS EIN
WANDPANEEL VERBUNDEN WIRD
Die
9364
Schmal-
seite
9392
Breitseite
Draufsicht
Seite
9388
9392
9388
Paneele stehen wie gezeigt
auf dem Rahmen
● ● ● ● ● 9388 Eckpaneel, vorn (2)
● ● ● ● ● 9392 Eckpaneel, hinten (2)
● ● ● ● ● 9364 Wandpaneel (2)
Hinten
Vorne
Vorne
Geriffelte Rippe
unten
U-Scheibe
9364
9388
9392
Seite
9388
9392
SCHRITT
3
