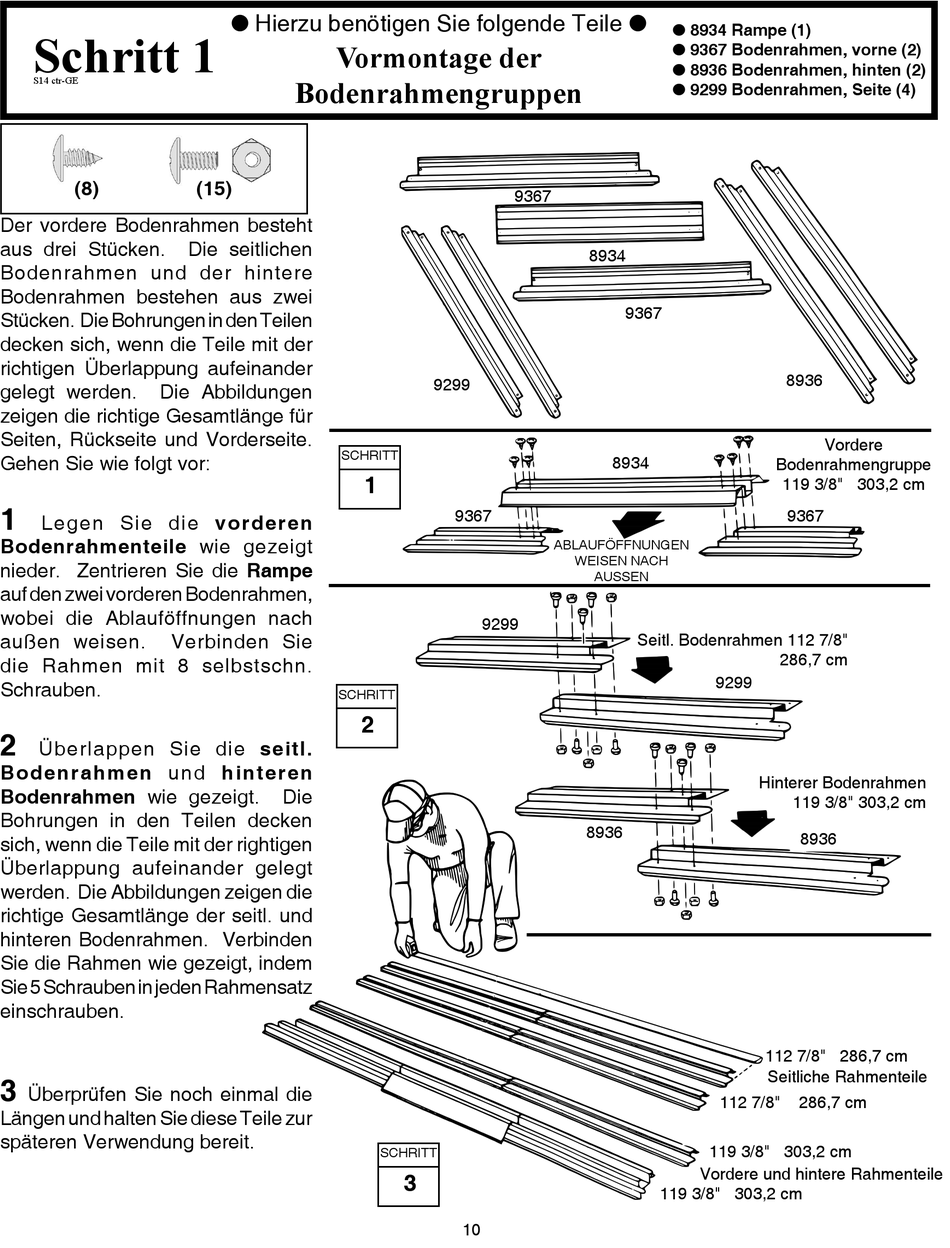

Schritt 1
S14 ctr-GE
(8)
Der vordere Bodenrahmen besteht
aus drei Stücken.
Bodenrahmen und der hintere
Bodenrahmen bestehen aus zwei
Stücken. Die Bohrungen in den Teilen
decken sich, wenn die Teile mit der
richtigen Überlappung aufeinander
gelegt werden.
Die Abbildungen
zeigen die richtige Gesamtlänge für
Seiten, Rückseite und Vorderseite.
Gehen Sie wie folgt vor:
1
Legen Sie die vorderen
Bodenrahmenteile wie gezeigt
nieder. Zentrieren Sie die Rampe
auf den zwei vorderen Bodenrahmen,
wobei die Ablauföffnungen nach
außen weisen.
Verbinden Sie
die Rahmen mit 8 selbstschn.
Schrauben.
2
Überlappen Sie die seitl.
Bodenrahmen und hinteren
Bodenrahmen wie gezeigt.
Bohrungen in den Teilen decken
sich, wenn die Teile mit der rightigen
Überlappung aufeinander gelegt
werden. Die Abbildungen zeigen die
richtige Gesamtlänge der seitl. und
hinteren Bodenrahmen. Verbinden
Sie die Rahmen wie gezeigt, indem
Sie 5 Schrauben in jeden Rahmensatz
einschrauben.
3
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der
Bodenrahmengruppen
(15)
Die seitlichen
SCHRITT
1
SCHRITT
2
Die
9367
9299
9367
ABLAUFÖFFNUNGEN
9299
SCHRITT
3
10
8934 Rampe (1)
9367 Bodenrahmen, vorne (2)
8936 Bodenrahmen, hinten (2)
9299 Bodenrahmen, Seite (4)
8934
9367
8934
WEISEN NACH
AUSSEN
Seitl. Bodenrahmen 112 7/8"
9299
8936
112 7/8"
119 3/8" 303,2 cm
Vordere und hintere Rahmenteile
119 3/8" 303,2 cm
8936
Vordere
Bodenrahmengruppe
119 3/8" 303,2 cm
9367
286,7 cm
Hinterer Bodenrahmen
119 3/8" 303,2 cm
8936
112 7/8" 286,7 cm
Seitliche Rahmenteile
286,7 cm
