ProCon GWB 15-45
2.9

Elektrischer Anschluss

Achtung 230 V:
Stellen Sie sicher, dass alle elektrischen Teile spannungsfrei
sind. Beachten Sie die geltenden VDE-Vorschriften.
Der elektrische Anschluss muss von einer verantwortlichen
Elektrofachkraft vor der Verbindung mit dem Netz überprüft
werden.
Die Leitungen werden an der Unterseite des Gerätes durch die
Kabeldurchführungen in das Gerät verlegt und an die Klemm-
leiste angeschlossen. (s. Verdrahtungspläne auf den Seiten 73
und 74).
• Netzanschluss
Der Netzanschluss, erfolgt direkt an der Klemmleiste im Kessel
(s. Seite 73 f). Der Netzanschluss erfolgt auf der Klemmleiste
mit einem Leitungsquerschnitt von 3 x 1,5 mm
Achten Sie darauf, dass Null-Leiter und Phase nicht ver-
tauscht sind.
Wird eine Fußbodenheizung direkt gleitend mit dem ProCon
gefahren, so ist der vorgeschriebene Sicherheitstemperatur-
begrenzer der Fußbodenheizung in die Netzzuleitung des ProCon
einzuschleifen.
Die Fühler und der Anschluss eines Raumgerätes, sowie der
externen Pumpen erfolgt direkt an der Klemmleiste des Kessels
(s. Seite 73 f).
• Außentemperaturfühler
Der Anschluss des Außenfühlers erfolgt 2-adrig (vertauschbar)
an Klemme AT. Den Leitungsquerschnitt entnehmen Sie der
nachstehenden Tabelle:
Länge [m]
bis 18
18...35
35...50
Widerstandswerte s. Diagramme Seite 72
• Brauchwassertemperaturfühler
Der Anschluss des Speicherfühlers erfolgt 2-adrig (vertausch-
bar) an Klemme BW. Widerstandswerte s. Diagramme Seite 72
• Raumthermostat
An diesen Eingang kann der potentialfreie Kontakt eines Raum-
thermostats angeschlossen werden. Wird kein Raumthermostat
angeschlossen, muss an Klemme RT eine Brücke angeschlos-
sen werden.
2
.
Mindestquerschnitt [mm²]
0,125
0,25
0,5
• Raumgerät QAA 73 (RU)
Der Anschluss des Raumgerätes QAA 73 erfolgt an Klemme
RU mit einer 2-adrigen Leitung (2-Draht-Bus) und ist verpo-
lungssicher. Die werksseitig eingebauten Brücken auf Klemmen
RT und RU entfernen. Eine zusätzliche Spannungsversorgung ist
nicht erforderlich. Die erforderlichen Leitungsquerschnitte und
max. Leitungslängen für Kupferleitungen entnehmen Sie der
folgenden Tabelle:
A / mm² D / mm
0,05 0,25
0,08 0,32
0,125 0,40
0,20 0,50
0,25 0,56
0,35 0,67
0,50 0,80
0,75 0,98
1,00 1,13
1,50 1,38
2,50 1,78
4,00 2,26
Bitte beachten Sie auch die Installationsanleitung des Raumge-
rätes QAA 73.
Die maximale Leitungslänge einer Doppelleitung für den Bus
beträgt 100m.
• Externe Heizkreispumpe
Der ProCon bietet die Möglichkeit, eine externe Heizkreispum-
pe, z. B. nach einer Wasserweiche, anzuschließen (s. Belegung
programmierbare Pumpenausgänge).

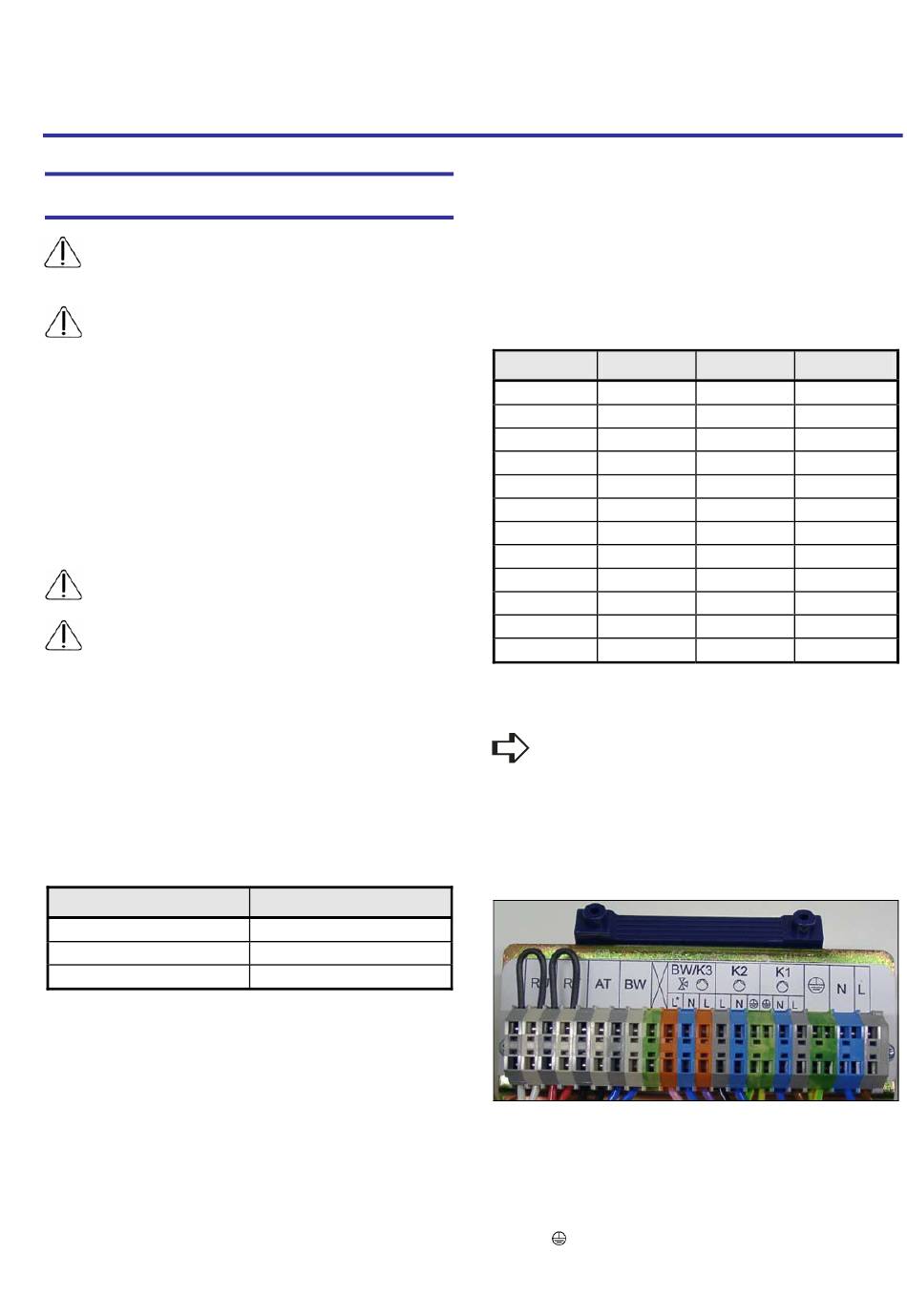

Abb. 20: Klemmleiste für elektrische Anschlüsse
Legende
RU = Raumgerät QAA 73
RT = Raumthermostat
AT = Außentemperaturfühler
BW, BW/K3 = Brauchwassertemperaturfühler
K2, K1 = programmierbarer Pumpen-Ausgang: s.
Zuordnung nachstehende Tabelle
= Erdungsleiter
N = Null-Leiter Netzanschluss
L = Phase Netzanschluss
2. Montage
Ohm / m Länge / m
0,35600 35
0,22250 56
0,14240 88
0,08900 100
0,07120 100
0,05086 100
0,03560 100
0,02373 100
0,01780 100
0,01187 100
0,00712 100
0,00445 100
