SLS Single MQC-System

Bereitstellung durch: 3D Systems
Installation durch: 3D Systems
Das SLS Single MQC-System ist fester Bestandteil des ProX
des SLS-Materials, das zum Drucken von Teilen mit dem ProX
aus dem Druckblock zuständig .
Ausbruch-Bedienelemente: Über diesen Rollenschalter kann der Benutzer das Sieb ein- und ausschalten .
A
Behälter für gemischtes Material: In diesem Behälter wird Material, das eine Kombination aus wiederverwendetem
B
Material und frischem Material ist, für die Produktion aufbewahrt . Die Verwendung erfolgt automatisch durch das System .
Zufuhr von frischem Material: Hier wird frisches Material zugeführt. Der Benutzer muss das RFID-Etikett auf dem
C
Behälter mit dem RFID-Lesegerät auslesen.
RFID-Lesegerät: Das RFID-Lesegerät scannt das RFID-Etikett des Materialbehälters. Dadurch kennt das System stets
D
die Materialmenge und das Verhältnis von frischem Pulver zu wiederverwendetem Pulver . Das Etikett muss gescannt
werden, um die Zufuhrklappen für frisches Material öffnen und das Material zum System hinzufügen zu können.
Ausbruch-Bereich: Der Druck-Transferwagen transportiert den Druckblock in diesen Bereich .
E
Ausschussrutsche: Verbrauchtes Material (nach Einschätzung des Benutzers) wird in die Ausschussrutsche befördert.
F
Thermoelemente: Mithilfe von zwei Temperaturmessern für den Druckblock wird ermittelt, ob der Druckblock bereits
G
genügend abgekühlt ist, um die Teile herauszubrechen .
Stickstoffüberlagerung: Dieser Deckel wird auf einen gefüllten Druckblock-Zylinder gelegt, um das Abkühlen des
H
Druckblocks mithilfe von Stickstoff zu kontrollieren .
Lagerbereich: Unter dem Ausbruch-Bereich befindet sich ein Bereich, der zur Aufbewahrung von nicht verwendeten
I
Zylindern zum Extrahieren von Teilen genutzt werden kann.
Sieb: Der Benutzer entfernt im Ausbruch-Bereich die Teile aus dem Druckblock und legt das Material zur
J
Wiederverwendung in das Sieb. Nach dem Sieben wird das Material zum Behälter für gemischtes Material transportiert.
K Bedienelemente des SLS Single MQC-Systems: Benutzeroberfläche für die Bedienung des SLS Single MQC-Systems.
3D Systems, Inc.
B
A
K

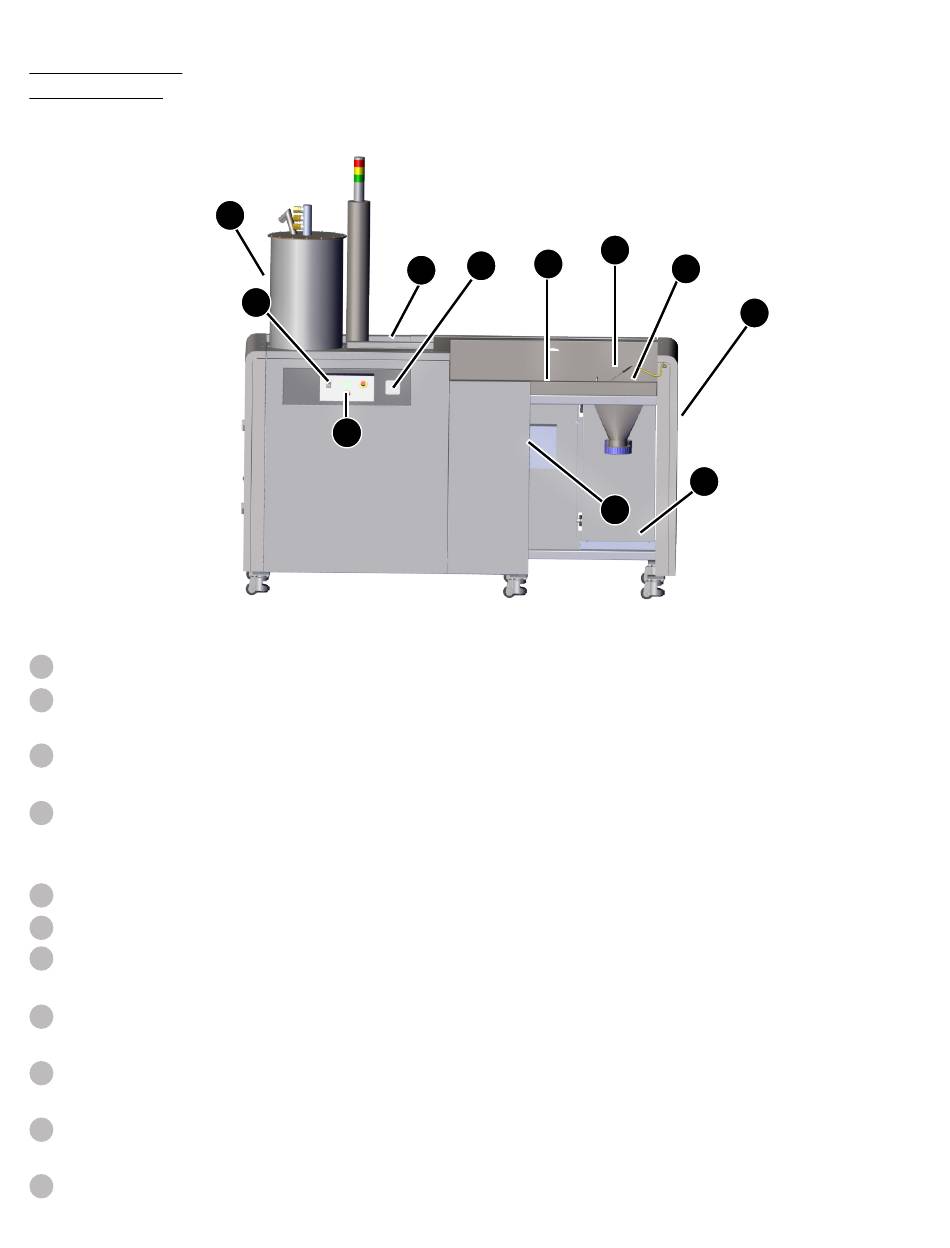

SLS Single MQC-System – Vorderansicht
®
