2.2 Zusätzliche Funktionen von SpectroPlate Expert
Plattenkennlinie
Zur Kontrolle der Qualität einer belichteten Druckplatte ist die Kenntnis der Punkt-
übertragung über den gesamten Tonwertumfang von Bedeutung. Es wird untersucht,
wie sich der Gradationsbereich zwischen 0% und 100% als geometrische Flächende-
ckung tatsächlich auf der Druckplatte abbildet.
Die Punktübertragung wird als Kennlinie dargestellt: Auf der horizontalen Achse die
Referenzwerte in % und auf der vertikalen Achse die gemessenen geometrischen Ras-
terprozentwerte. Liegen alle Messwerte auf einer 45°-Achse, so handelt es sich um
eine lineare 1:1 Punktübertragung. Eine nach oben bauchige Kurve weist auf eine
Punktvergrößerung hin.
Um eine Kennlinie zu erstellen, werden nacheinander die Messfelder eines sogenann-
ten Stufenkeils gemessen. Ein Stufenkeil besteht aus Feldern mit nacheinander anstei-
genden Rasterprozentwerten, z. B. 10%, 20%, 30%, ...
22
60 L/cm
(= 0,166 mm)
82°
0°

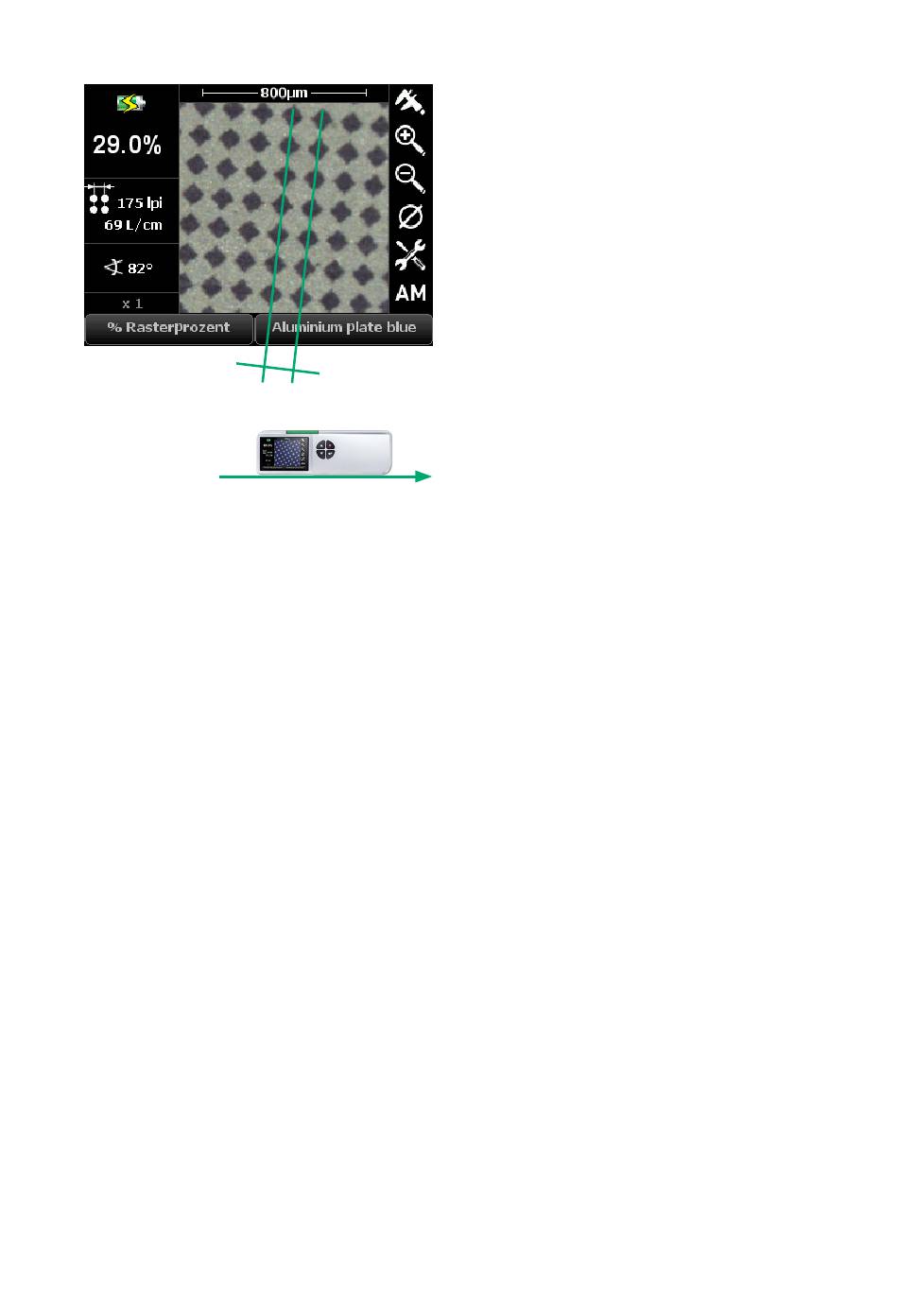

Der Rasterwinkel hat als horizontale 0°-
Bezugslinie die vordere Gerätekante.
Um exakte Rasterwinkel-Werte zu erhalten,
muss das Messgerät parallel zur Druckplat-
tenkante stehen.
