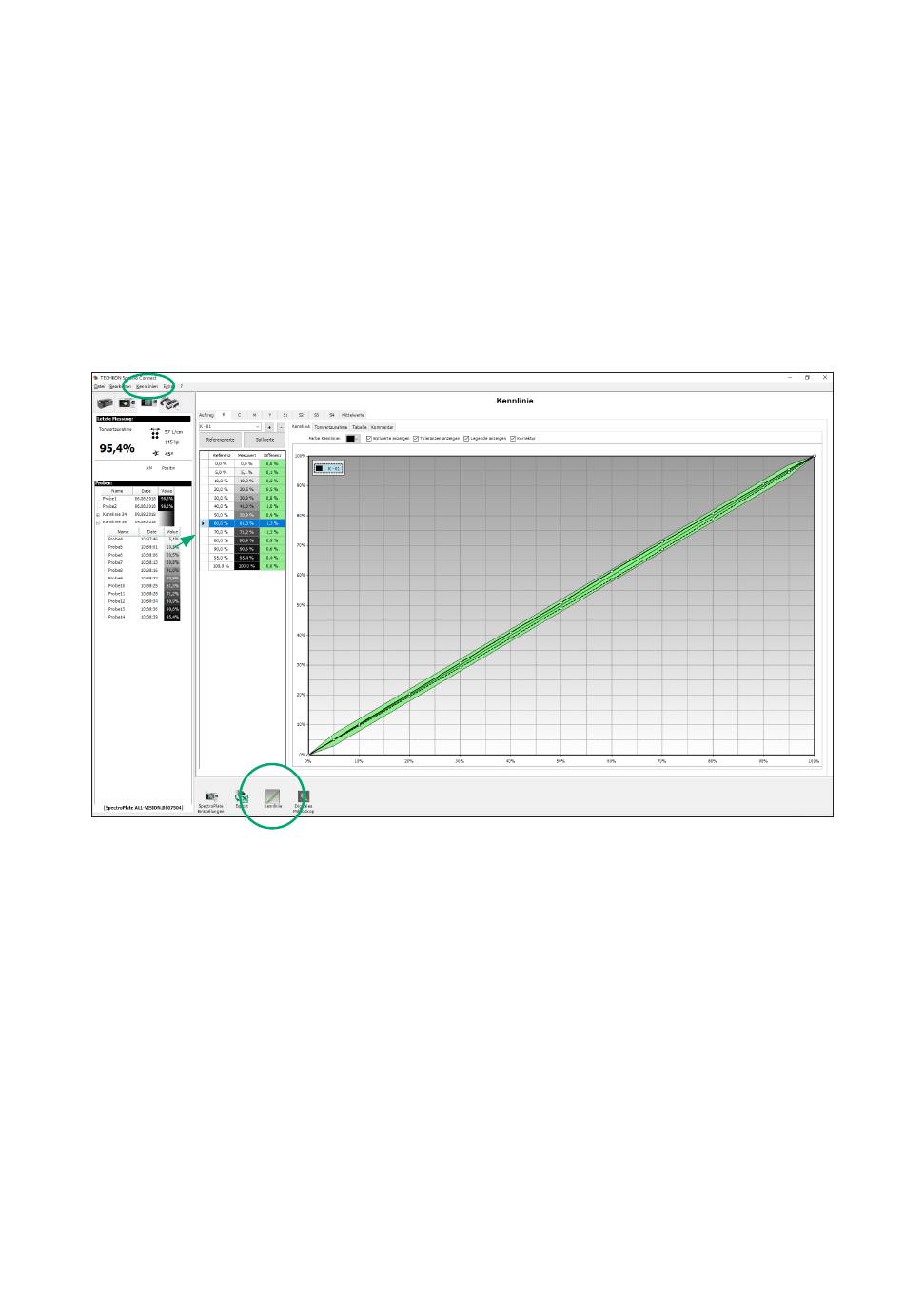

3.5 Programm-Modul: Kennlinie
Dieses Modul dient der Anzeige von Kennlinien. Die Kennlinien können bei ange-
schlossenem Gerät durch Einzelmessungen aufgebaut werden.
Mit SpectroPlate Expert oder All-Vision können komplette Kennlinien ohne PC-
Verbindung aufgezeichnet werden. Die Datenübertragung kann später durchgeführt
werden.
1.
4.
5.
6.
1. Das Auswahlmenü Kennlinien öffnet ei-
nen Menübereich, in dem Kennlinien bear-
beitet und gelöscht werden können.
2. Es können beliebig viele Kennlinien für die
vier Prozessfarben Schwarz, Cyan, Magenta
und Yellow sowie für vier weitere Sonder-
farben S1 – S4 angelegt werden. Das Fens-
ter Mittelwerte zeigt gemittelte Messdaten
mehrerer Kennlinien an.
Das Fenster Auftrag ermöglicht das Anlegen
von Kommentaren.
3. Die meisten Einstellungen lassen sich di-
rekt mit dem Mauszeiger vornehmen.
2.
3.
4. Einzelmessungen mit der Messfunktion %
Rasterprozent werden als einzelne Proben
angezeigt.
5. Hier wurden mit SpectroPlate Expert oder
All-Vision in der Messfunktion Plattenkennli-
nie komplette Kennlinien aufgezeichnet.
6. Messdaten lassen sich mit dem Mauszeiger
durch „Drag and Drop" einfach von einer Stel-
le zur anderen bewegen.
Neben der Darstellung als Übertragungs-
kennlinie ist die Anzeige einer Tonwertzunah-
mekurve sowie als Zahlentabelle möglich.
KAPITEL 3
– SpectroConnect
35
