Handbuch TECHKON SpectroPlate

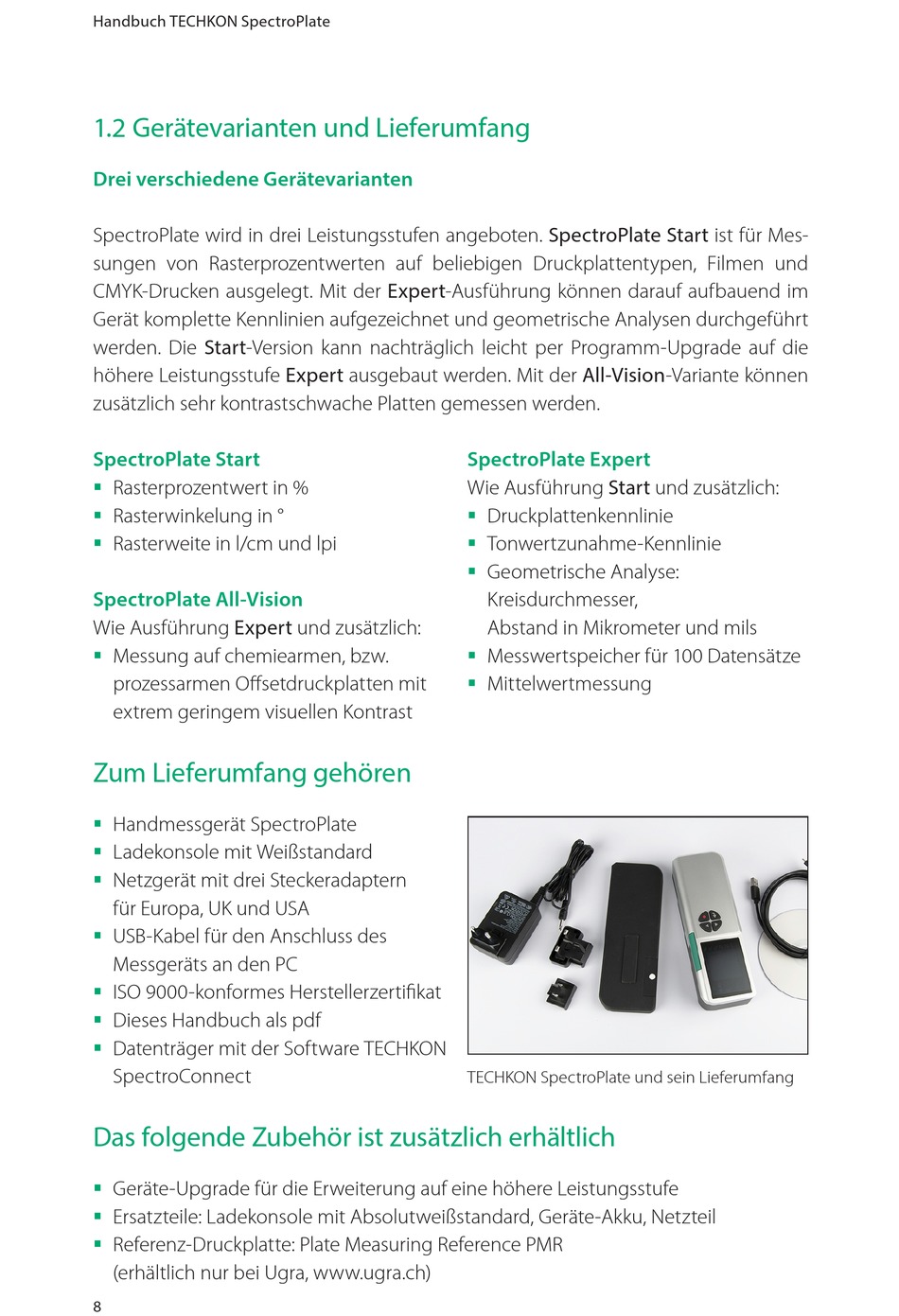

1.2 Gerätevarianten und Lieferumfang
Drei verschiedene Gerätevarianten
SpectroPlate wird in drei Leistungsstufen angeboten. SpectroPlate Start ist für Mes-
sungen von Rasterprozentwerten auf beliebigen Druckplattentypen, Filmen und
CMYK-Drucken ausgelegt. Mit der Expert-Ausführung können darauf aufbauend im
Gerät komplette Kennlinien aufgezeichnet und geometrische Analysen durchgeführt
werden. Die Start-Version kann nachträglich leicht per Programm-Upgrade auf die
höhere Leistungsstufe Expert ausgebaut werden. Mit der All-Vision-Variante können
zusätzlich sehr kontrastschwache Platten gemessen werden.
SpectroPlate Start
Rasterprozentwert in %

Rasterwinkelung in °

Rasterweite in l/cm und lpi

SpectroPlate All-Vision
Wie Ausführung Expert und zusätzlich:
Messung auf chemiearmen, bzw.

prozessarmen Offsetdruckplatten mit
extrem geringem visuellen Kontrast
Zum Lieferumfang gehören
Handmessgerät SpectroPlate

Ladekonsole mit Weißstandard

Netzgerät mit drei Steckeradaptern

für Europa, UK und USA
 USB-Kabel für den Anschluss des
Messgeräts an den PC
 ISO 9000-konformes Herstellerzertifikat
Dieses Handbuch als pdf

 Datenträger mit der Software TECHKON
SpectroConnect
Das folgende Zubehör ist zusätzlich erhältlich
Geräte-Upgrade für die Erweiterung auf eine höhere Leistungsstufe

Ersatzteile: Ladekonsole mit Absolutweißstandard, Geräte-Akku, Netzteil

Referenz-Druckplatte: Plate Measuring Reference PMR

(erhältlich nur bei Ugra, www.ugra.ch)
8
SpectroPlate Expert
Wie Ausführung Start und zusätzlich:
Druckplattenkennlinie

Tonwertzunahme-Kennlinie

 Geometrische Analyse:
Kreisdurchmesser,
Abstand in Mikrometer und mils
Messwertspeicher für 100 Datensätze

 Mittelwertmessung
TECHKON SpectroPlate und sein Lieferumfang
