Kalibration
Das Messgerät ist werkseitig dauerhaft kalibriert. Eine Weiß-Kalibration dient zum
Weißabgleich der eingebauten Digitalkamera. Die Raster-Kalibration dient der Abso-
lutgenauigkeit der Rasterprozentwerte und hat als Referenz die Ugra Plate Measuring
Reference PMR. Die Geräte sind langzeitstabil, das heißt es sind keine festen Zeitinter-
valle für eine Neu-Kalibration erforderlich.
Um sich über den einwandfreien Zustand des Messgerätes zu vergewissern, empfeh-
len wir, einmal monatlich Kontrollmessungen auf einer Referenz durchzuführen. Vor-
her ist sicherzustellen, dass der Messkopf frei von Staub und Verunreinigungen ist. Bei
Bedarf können Sie die Blende vorsichtig mit reiner Druckluft oder mit einem Objektiv-
pinsel reinigen.
Als Referenz für Kontrollmessungen eignet sich die Ugra Plate Measuring Reference
PMR. Es handelt sich um eine Musterplatte mit zwei Rasterstufenkeilen; einem Keil
mit periodischem AM-Raster und einem Keil mit nichtperiodischem FM-Raster. Dazu
gehört ein Auswerteprotokoll mit Messwerten, die bei der Ugra unter Referenzbedin-
gungen ermittelt wurden.
Da innerhalb eines Messfeldes auf der Druckplatten-Referenz produktionsbedingt
Schwankungen der Rasterpunktverteilung vorhanden sind, empfehlen wir pro Mess-
feld fünf Messungen an verschiedenen Stellen durchzuführen und zu einem Mess-
wert zu mitteln. Die gemittelten Messwerte müssen in Bezug auf die Referenzwerte
im PMR-Auswerteprotokoll innerhalb der folgenden Toleranzen liegen:
AM-Raster (periodisch): ± 0,5%, FM-Raster (nicht periodisch): ± 1%.
Sollten die Messwerte außerhalb der zulässigen Toleranzen liegen, ist zunächst eine
Weiß-Kalibration auf dem mitgelieferten Weißstandard durchzuführen. Liegen nach
erneuten Kontrollmessungen die Messungen weiterhin außerhalb des Toleranzbe-
reichs, so ist eine Raster-Kalibration auf der PMR-Referenz durchzuführen.
KAPITEL 1
– Aufbau und Bedienung

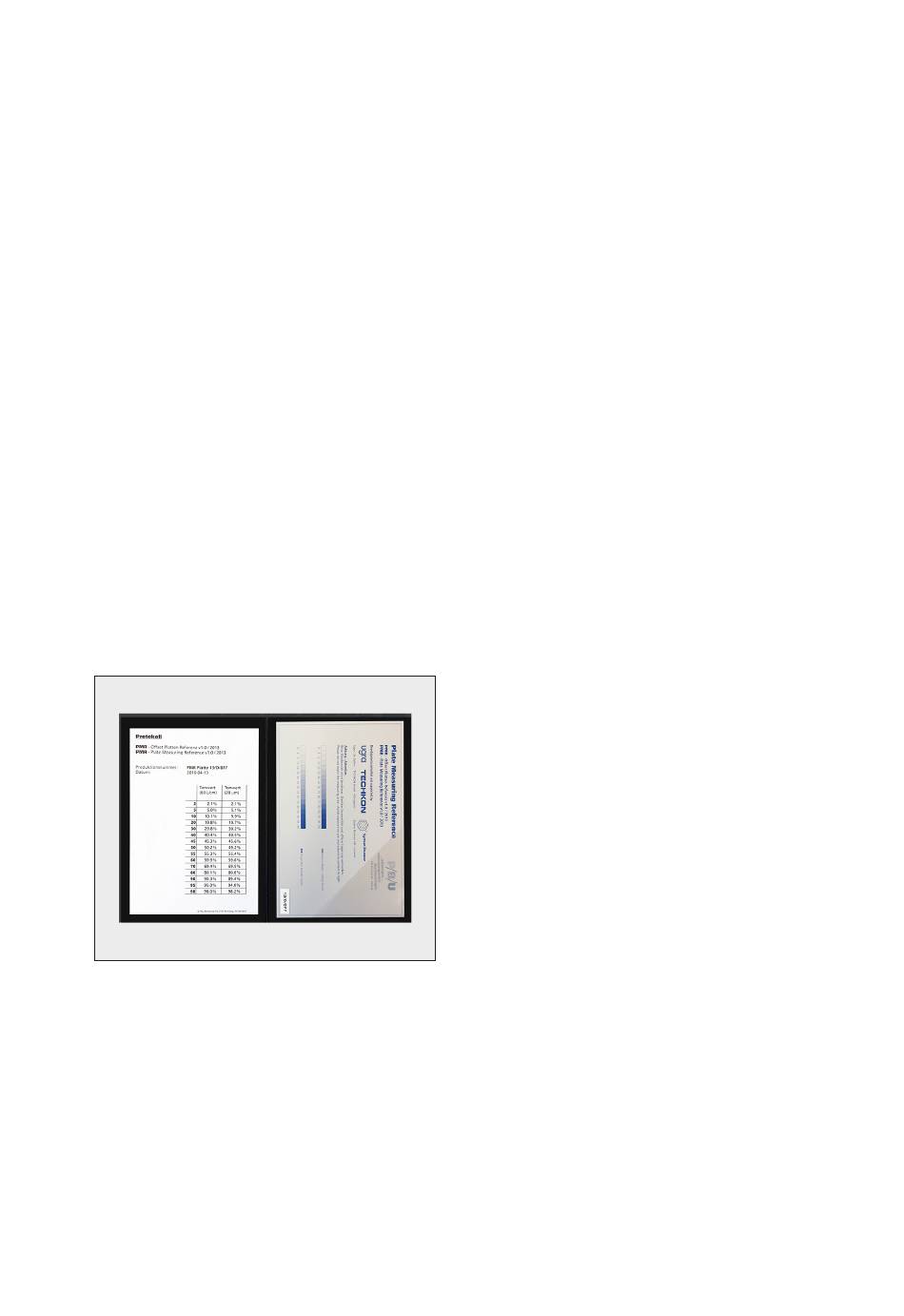

Die Ugra Plate Measuring Reference PMR
ist direkt im Online-Shop der Ugra unter
www.ugra.ch erhältlich.
Ugra im Empa-Haus
Lerchenfeldstrasse 5
9014 St. Gallen – Schweiz
T +41 71 552 02 40
F +41 71 552 02 49
info@ugra.ch
