2.2 Zusätzliche Funktionen von SpectroPlate Expert
Plattenkennlinie
Zur Kontrolle der Qualität einer belichteten Druckplatte ist die Kenntnis der
Punktübertragung über den gesamten Tonwertumfang von Bedeutung. Es wird
untersucht, wie sich der Gradationsbereich zwischen 0 und 100 % als geometrische
Flächendeckung tatsächlich auf der Druckplatte abbildet. Die Punktübertragung
wird als Kennlinie dargestellt: Auf der horizontalen Achse die Referenzwerte in %
und auf der vertikalen Achse die gemessenen geometrischen Rasterprozentwerte.
Liegen alle Messwerte auf einer 45°-Achse, so handelt es sich um eine lineare 1:1
Punktübertragung; eine nach oben bauchige Kurve weist auf eine Punktvergröße-
rung hin.
Um eine Kennlinie zu erstellen, werden nacheinander die Messfelder eines soge-
nannten Stufenkeils gemessen. Ein Stufenkeil besteht aus Feldern mit nacheinander
ansteigenden Rasterprozentwerten, z. B. 10 %, 20 %, 30 %, ...
Seite 22
60 L/cm
(= 0,166 mm)
0°
Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen

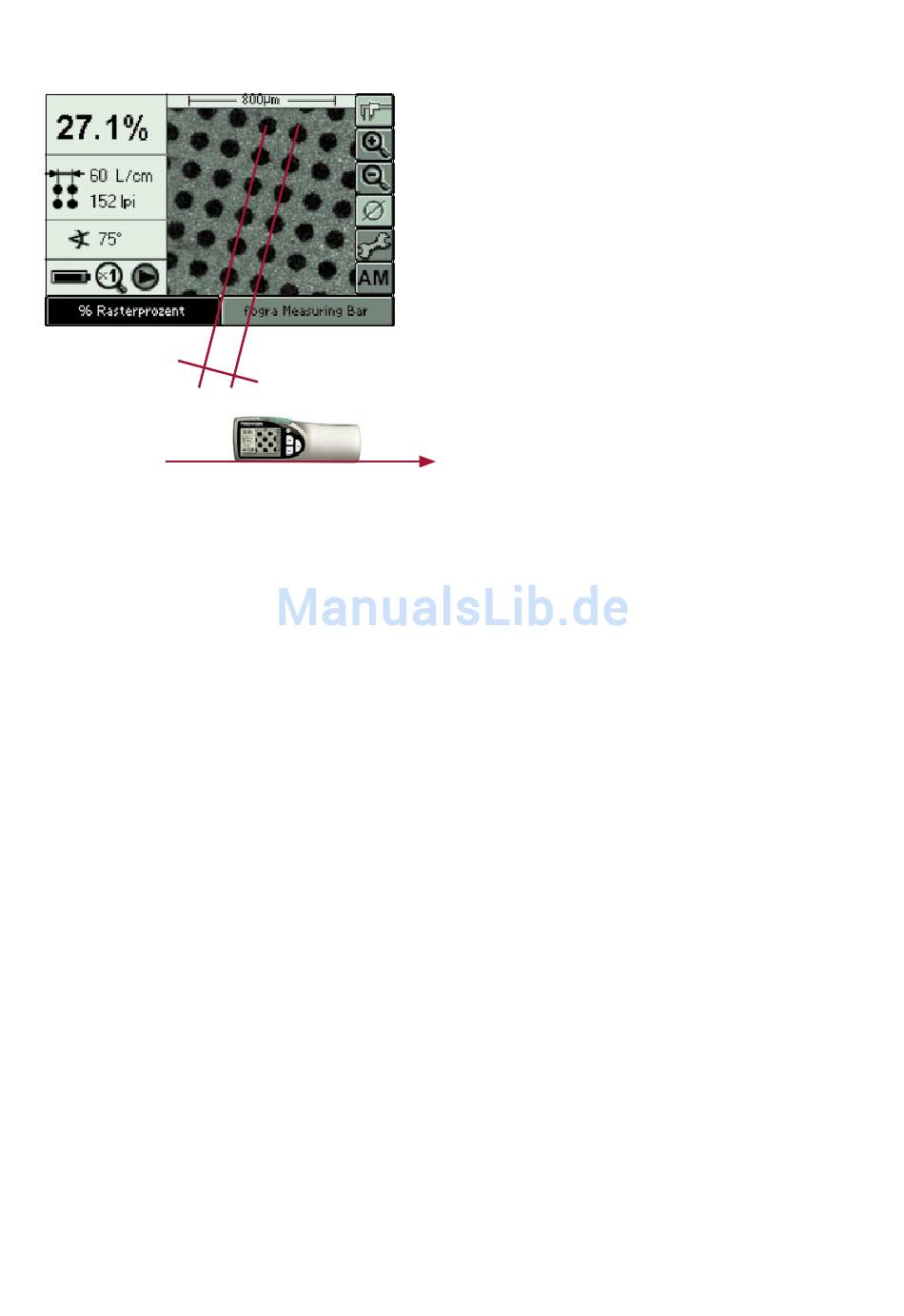

Der Rasterwinkel hat als horizontale 0°-
Bezugslinie die vordere Gerätekante.
Um exakte Werte zu erhalten, muss das
Messgerät parallel zur Druckplattenkante
stehen.
