Geometrische Analyse
SpectroPlate Expert lässt sich auch als digitales Mikroskop verwenden. Mikroskopisch
kleine Strukturen lassen sich auf dem LCD betrachten und bei Bedarf als hochauflö-
sende Digitalbilder an den PC übertragen.
1.
1. Die beiden Fühler des Messschiebers
2. "Soft key" Messschieber
3. Es ist sinnvoll, den Zoom-Faktor der
Objektgröße entsprechend zu wählen,
um eine optimale Anzeige und Messwert-
auflösung zu erhalten.

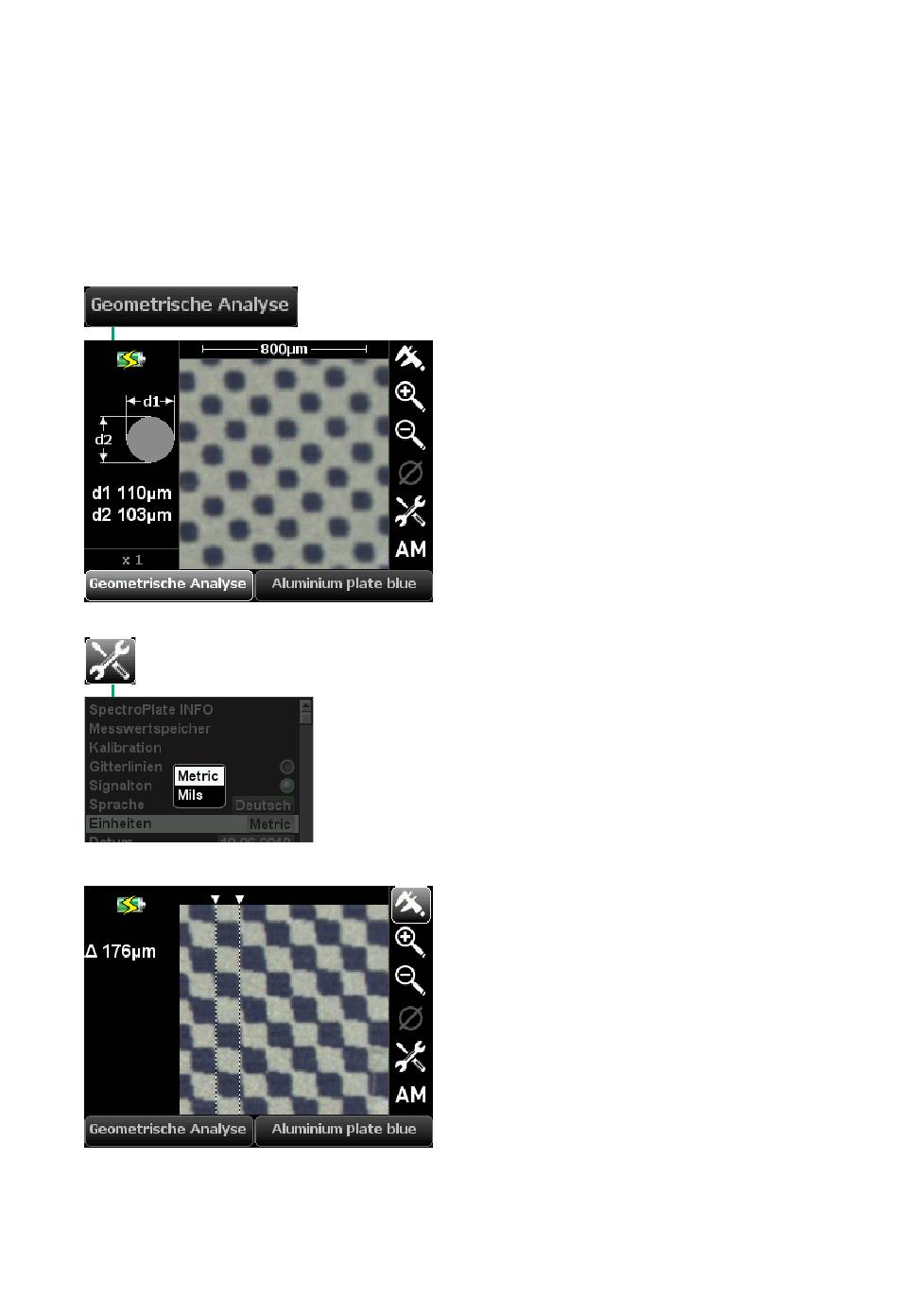

Bei der Messfunktion Geometrische Analyse
werden die Eigenschaften von Kreisen analy-
siert.
Es wird der kleinste und der größte Kreis-
durchmesser ermittelt und dargestellt. Sind
– wie im vorliegenden Beispiel – eine Vielzahl
von Kreisen vorhanden, werden der von allen
Kreisen gemittelte kleinste und größte Durch-
messer angezeigt.
Die Anzeige erfolgt wahlweise in Mikrometer
oder mils, je nachdem welche Einstellung vor-
genommen wurde.
Durch Betätigung des „Soft keys" Messschie-
ber in der oberen, rechten Bildschirmecke (2.),
wird eine Messfunktion ausgewählt, mit der
sich mikroskopisch kleine Distanzen exakt
vermessen lassen.
2.
Die beiden gestrichelten, senkrechten Linien
(1.) stellen die Fühler eines Messschiebers dar.
Die jeweils blinkende Linie kann durch die
3.
Pfeiltasten bewegt werden. Durch Drücken
der Enter-Taste wird die Linie arretiert und
die andere Linie blinkt nun und kann bewegt
werden. Dadurch lassen sich Objekte, wie in
unserem Bespiel ein Quadrat, exakt ausmes-
sen.
Die Rückkehr aus dieser Funktion erfolgt
wahlweise durch der Drücken der roten Es-
cape-Taste oder der Messtaste.
Der „Soft key" Messschieber ist in der Funk-
tion % Rasterprozent sowie Geometrische
Analyse aktivierbar.
KAPITEL 2
– Messfunktionen
27
