5.1.1
Installation druckseitig
Die Druckleitung kann am Piranhamat 100/120 (1) wahlweise links (3) oder rechts (4) angeschlossen werden.
Der nicht benutzte Druckleitungsanschluss ist mit der Kappe (2) zu verschließen und der mitgelieferten
Schlauchschelle festzuziehen.
Der Rückflussverhinderer (5) muss direkt an der Druckleitung (3) bzw. (4) aufgesetzt und mit der mitgelieferten
Schlauchschelle festgezogen werden. Sicherstellen, dass die Klappe sich in der richtigen Position für die
waagerechte Installation befindet.
HINWEIS
Der Rückflussverhinderer kann zum Anschluss von Druckleitungen mit
Außendurchmesser 25 mm und 32 mm benutzt werden.
Druckleitung in Rückflussverhinderer (5) einsetzen und mit den mitgelieferten Schellen festziehen. Druckleitung
nicht weiter als 16 mm in den Rückflussverhinderer einführen, weil dadurch dessen eingebaute Klappe aus
seiner Position gebracht werden kann.
Druckleitung (Außendurchmesser 25 mm oder 32 mm) mit einer Rückstauschleife (180º-Bogen) über der
Rückstauebene in die Abwassersammelleitung führen. Der Rückflussverhinderer mit Klappe sollte direkt am
Piranhamat 100/120 angebracht sein. Bei waagerechtem Einbau muss die Klappe mit dem Pfeil nach unten
zeigend montiert werden. siehe "C". Der Pfeil auf der Außenseite des Gehäuses zeigt die Fließrichtung an.
(DIN-Vorschrift 1986).
C
ACHTUNG
Die Druckleitung ist frostsicher zu verlegen. Die Druckleitung darf nicht an eine
Fallleitung angeschlossen werden. An die Druckleitung dürfen keine anderen Zuläufe
oder Druckleitungen angeschlossen werden.
HINWEIS
Der Rückflussverhinderer muss für Servicearbeiten zugänglich sein.
8

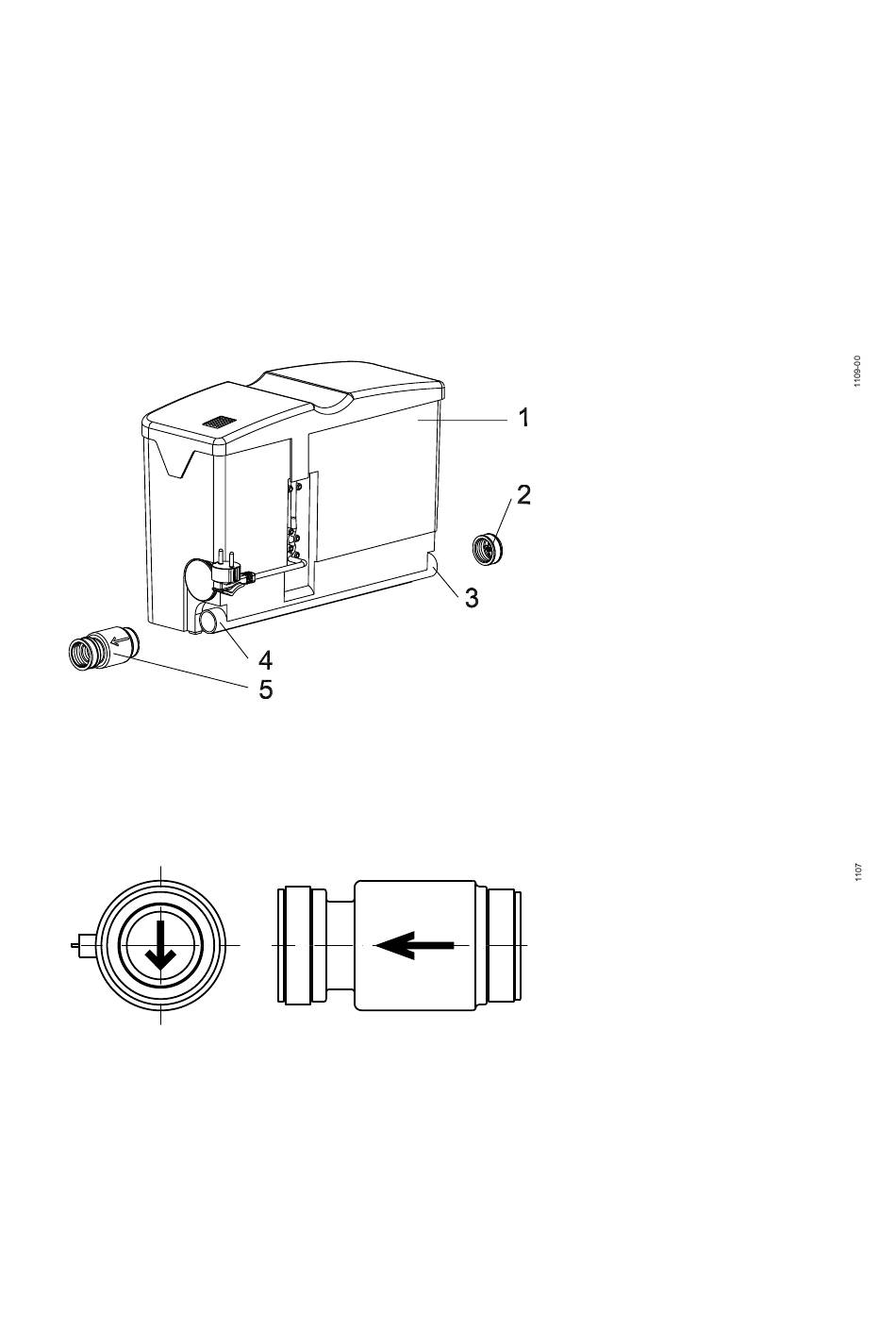

Abb. 6 Druckleitungsanschluss des Piranhamat 100/120
A
Abb. 7 Aufbau des Rückflussverhinderers mit Klappe.
1
Piranhamat 100/120
2
Kappe.
3
Druckabgang, links.
4
Druckabgang, rechts.
5
Druckleitungsanschlussventil.
A Rückflussverhinderer mit
Klappe für Druckleitung mit
einem Außendurchmesser
von DN 25 oder DN 32.
