Beschreibung
Die Hebeanlage der Baureihe Piranhamat 100/120 ist eine montagefertige Installationseinheit zur Förderung
fäkalienbelasteter Abwässer gemäß DIN-Standards.
Die in der Anlage eingebaute Pumpe ist mit dem Sulzer-Piranha-Schneidsystem ausgestattet und wurde für das
Pumpen von normalen Haustoilettenabwässern entwickelt.
An der Vorderseite des Aggregates befindet sich ein Toilettensteckanschluss, der für den selbstdichtenden
Anschluss eines Einzel-WC vorgesehen ist. Zusätzlich gibt es an beiden Seiten DN 40-Einlaufstutzen für den
Anschluss eines Handwaschbeckens, eines Bidets und einer einzelnen Duschwanne.
Nur bei Piranhamat 120: Die Anlage hat einen eingebauten akustischen Alarm, der sich einschaltet, wenn der
Wasserspiegel für mehr als 30 Sekunden zu hoch bleibt.
4.1

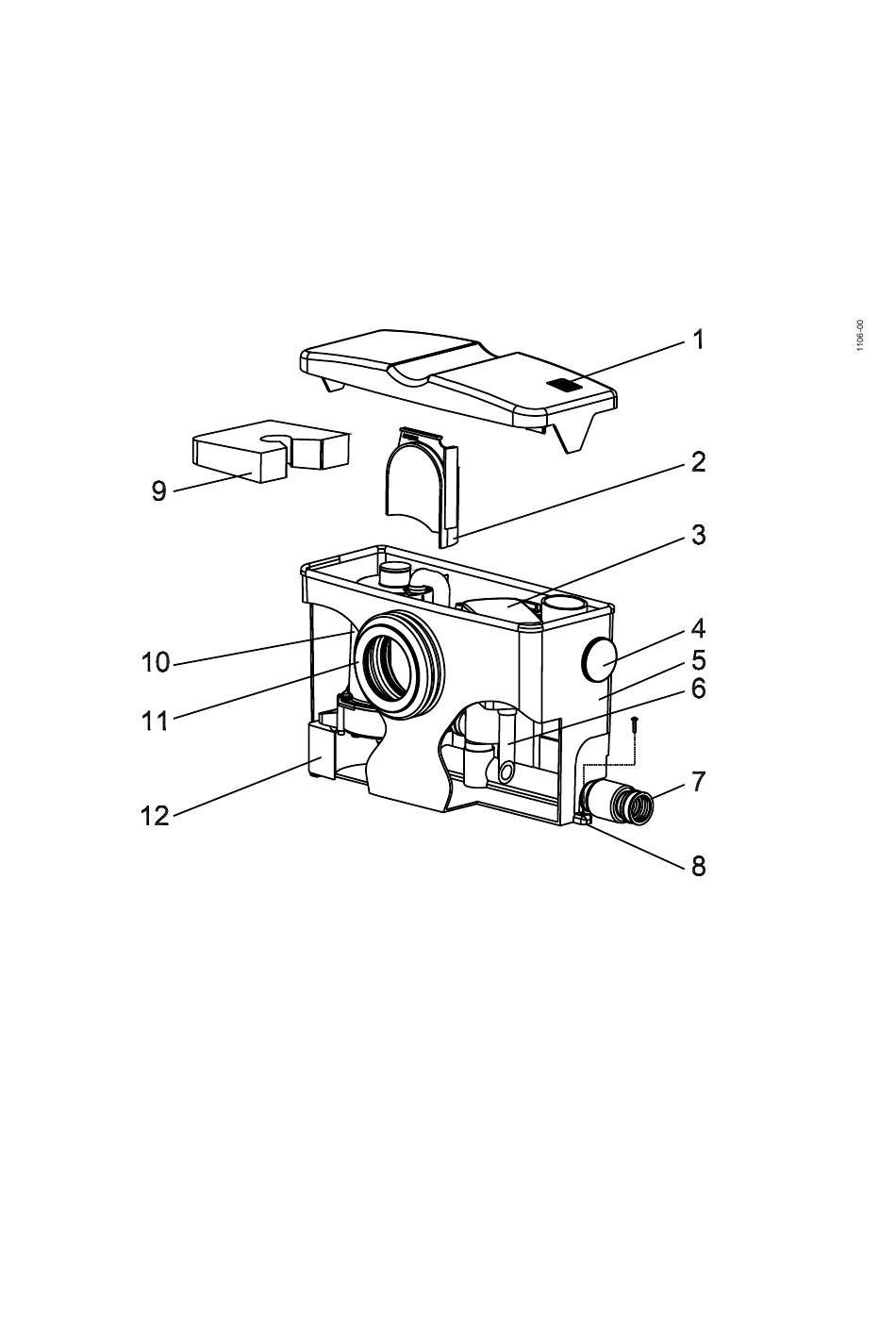

Aufbau der Hebeanlage Piranhamat 100/120
1.
Entlüftung durch Aktivkohlefilter mit Anschlussmöglichkeit einer Entlüftungsleitung.
2.
Einlaufschale.
3.
Elektronische Steueranlage.
4.
DN 40-Anschluss für Handwaschbecken, ein Bidet oder eine Duschwanne an der rechten oder linken Seite der Anlage.
5.
Behälter.
6.
Leitung zum Niveausteuerungsschalter.
7.
Druckleitungsanschlussventil, wahlweise links oder rechts am Behälter anschließbar.
8.
Behälterbefestigung und Überflutungsschutz.
9.
Auftriebsschutz für den Motor.
10. Pumpenmotor mit Hydraulikteil.
11. DN 100-Einlaufstutzen für direkten Toilettenanschluss.
12. Aufnahme für Pumpenmotor.
6
Abb. 4. Aufbau der Hebeanlage Piranhamat 100/120.
