IV - INBETRIEBNAHME UND UHRZEITEINSTELLUNG
Vorsicht : aus Sicherheitsgründen muss das Zeitverteilungsnetz eine SEHR NIEDRIGE
SPANNUNG haben.
4.1. Impulsempfänger-Uhren
Ein Zeitverteilungsnetz sendet nur Impulse, also müssen alle Empfängeruhren auf die Zeit dieses
Netzes eingestellt werden.
Um eine neue Uhr hinzuzufügen, braucht die Verteilung nicht unterbrochen zu werden. Man
braucht die Uhr nur mit dem Rändelrad zu stellen, und sie wird sich bei dem nächsten Empfang
eines Impulses von der Hauptuhr automatisch um eine Einheit (je nach Modell Minute oder
Sekunde) inkrementieren.

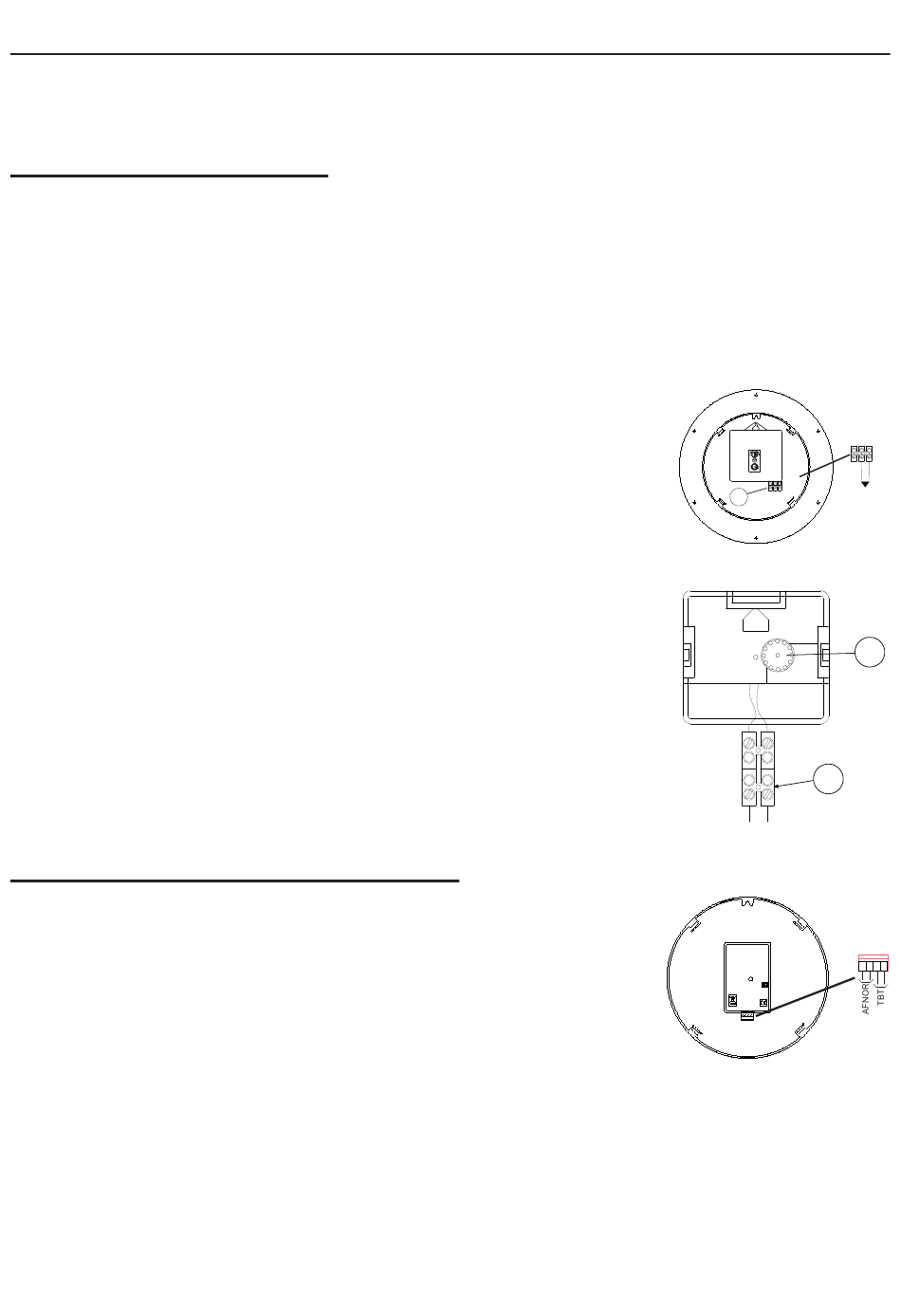

Empfängeruhr mit Minuten- Parallelleitung 24V,
- das Impulskabel an die Klemmen 1 und 2 der Anschlussleiste (3)
anschließen und die Uhr 2 Minuten lang gehen lassen.
- Wenn die Uhr, oder im Falle einer doppelseitigen Vorrichtung die Uhren,
eine Minute (oder je nach Werk ½ Minute) nachgeht : den Anschluss an
der Lüsterklemme (3) umkehren und die Uhr 2 Minuten (oder 1 Minute)
vorstellen.
Der gleiche Impuls kann nämlich negativ oder positiv sein. Je nach dem
Anschluss und der anfänglichen Position des Uhrwerks kann der erste Impuls empfangen worden
sein oder nicht.
Empfängeruhr Sekundenimpuls auf Parallelleitung 24V
- das Impulskabel an die Klemmen 1 und 2 der Anschlussleiste (4)
anschließen.
Ein „Sekunden" Zeitverteilungsnetz sendet nur Impulse, also müssen
die Empfängeruhren mit dem Rändelrad (5) auf die Zeit dieses Netzes
eingestellt werden.
4.2. AFNOR/IRIG codierte Empfängeruhr
- Die AFNOR-Linie an die Klemmen 3 und 4 anschließen.
Keine Pole zu beachten.
- Wenn die Spannung angeschaltet wird, gehen die Zeiger auf 4:00 oder
Mittag, bis sie eine Zeitnachricht empfangen. Nach Datenfreigabe (3
aufeinander folgende kohärente Empfänge) geht die Uhr automatisch
mit schnellen Impulsen auf die richtige Zeit.
