Scheppach HL800 Original-Bestriebsanweisung Seite 6

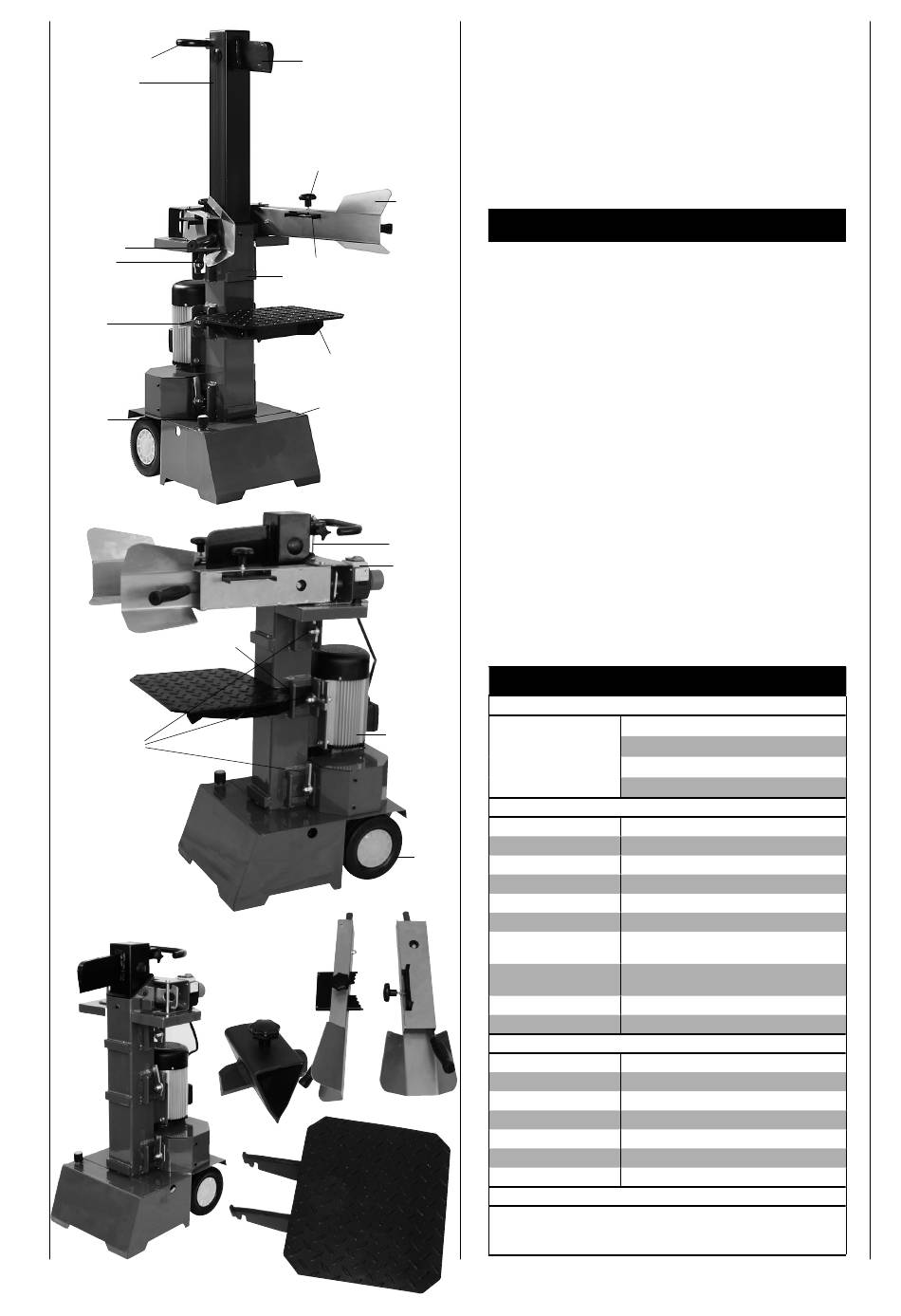

Fig. 1
1
3
6
9
10
12
Fig. 2
9
10
Fig. 3
E
A
6
2
4
7
5
8
11
13
16
15
17
14
B
C
• Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem Scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.
Steuerungen und Teile, Fig 1–3
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Einstellschraube für Spannpratze
5 Verstellbare Spannpratze
6 Bedienarm
7 Griffschutz
8 Halterung für Tisch (vorn)
9 Halterung für Tisch (seitlich)
10 Verriegelungshaken
11 Spalttisch
12 Entlüftungskappe
13 Grundgestell
14 Räder
15 Schalter und Stecker
16 Hubeinstellstange
17 Motor
A Vormontierte Geräteeinheit
B Bedienarme rechts/links
C Tischplatte
D Bedienungsanleitung
E Spaltkreuz
HL800
Lieferumfang
Hydraulischer Holzspalter
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung max. t*
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Motordrehzahl 1/min
Motorschutz
Phasenwender
Technische Änderungen vorbehalten!
* Die maximal erreichbare Spaltkraft ist abhängig vom Widerstand
des Spaltgutes und kann aufgrund variabler Einflussgrößen auf
die Hydraulikanlage abweichen.
Kleinteile/Beipackbeutel
Spaltkreuz
Betriebsanleitung
930/830/1470
315/575/760
850
52/78/104
8
48
5,4
11,7
6,0
115,0
400/50
3500
2900
S6 40%
1420
ja
ja
