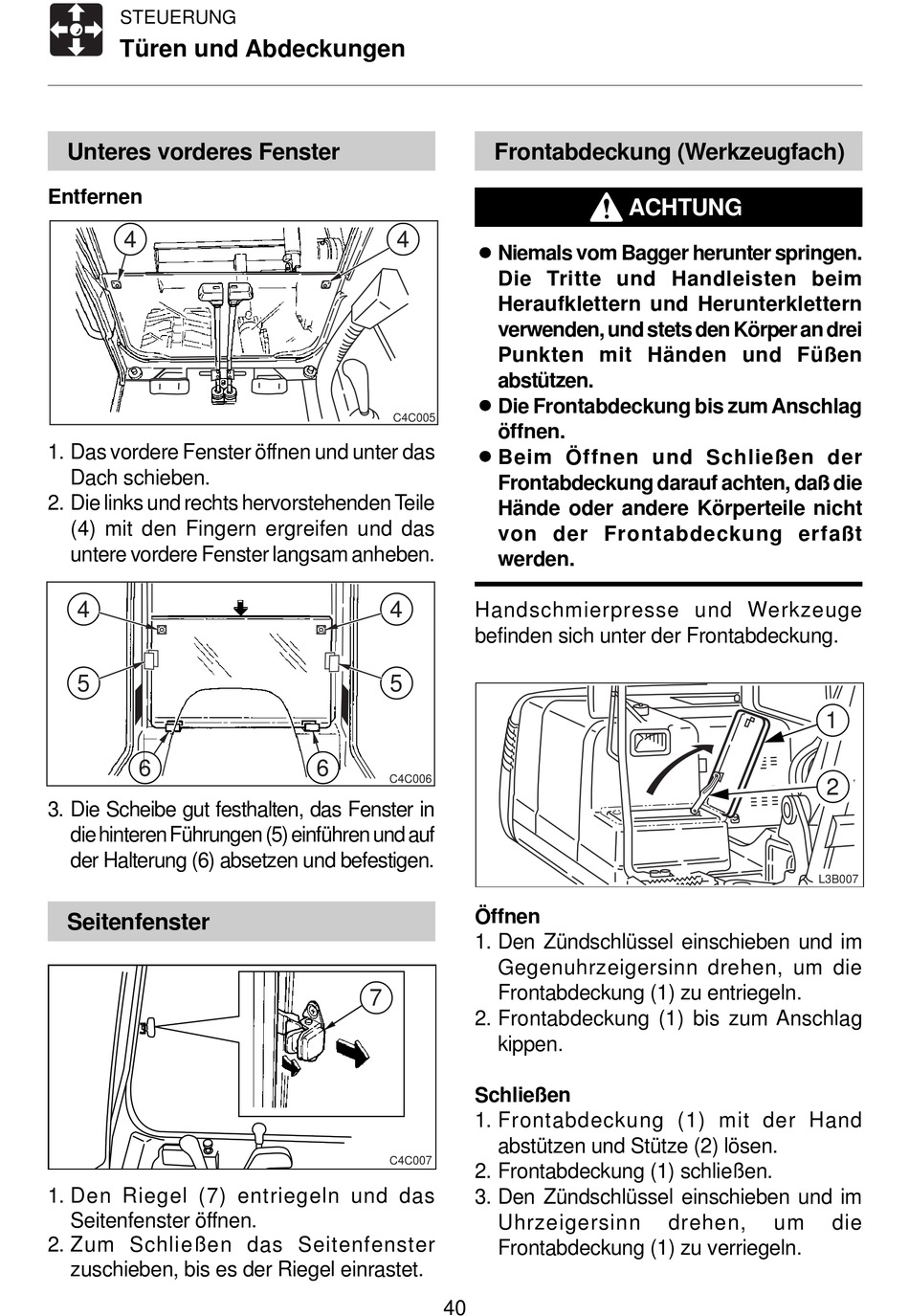

STEUERUNG
Türen und Abdeckungen
Unteres vorderes Fenster
Entfernen
4
1. Das vordere Fenster öffnen und unter das
Dach schieben.
2. Die links und rechts hervorstehenden Teile
(4) mit den Fingern ergreifen und das
untere vordere Fenster langsam anheben.
4
5
6
3. Die Scheibe gut festhalten, das Fenster in
die hinteren Führungen (5) einführen und auf
der Halterung (6) absetzen und befestigen.
Seitenfenster
1. Den Riegel (7) entriegeln und das
Seitenfenster öffnen.
2. Zum Schließen das Seitenfenster
zuschieben, bis es der Riegel einrastet.
4
¡ ¡ ¡ ¡ ¡ Niemals vom Bagger herunter springen.
¡ ¡ ¡ ¡ ¡ Die Frontabdeckung bis zum Anschlag
C4C005
¡ ¡ ¡ ¡ ¡ Beim Öffnen und Schließen der
4
Handschmierpresse und Werkzeuge
befinden sich unter der Frontabdeckung.
5
6
C4C006
Öffnen
1. Den Zündschlüssel einschieben und im
7
2. Frontabdeckung (1) bis zum Anschlag
Schließen
1. Frontabdeckung (1) mit der Hand
C4C007
2. Frontabdeckung (1) schließen.
3. Den Zündschlüssel einschieben und im
40
Frontabdeckung (Werkzeugfach)
ACHTUNG
Die Tritte und Handleisten beim
Heraufklettern und Herunterklettern
verwenden, und stets den Körper an drei
Punkten mit Händen und Füßen
abstützen.
öffnen.
Frontabdeckung darauf achten, daß die
Hände oder andere Körperteile nicht
von der Frontabdeckung erfaßt
werden.
Gegenuhrzeigersinn drehen, um die
Frontabdeckung (1) zu entriegeln.
kippen.
abstützen und Stütze (2) lösen.
Uhrzeigersinn
Frontabdeckung (1) zu verriegeln.
1
2
L3B007
drehen, um die
