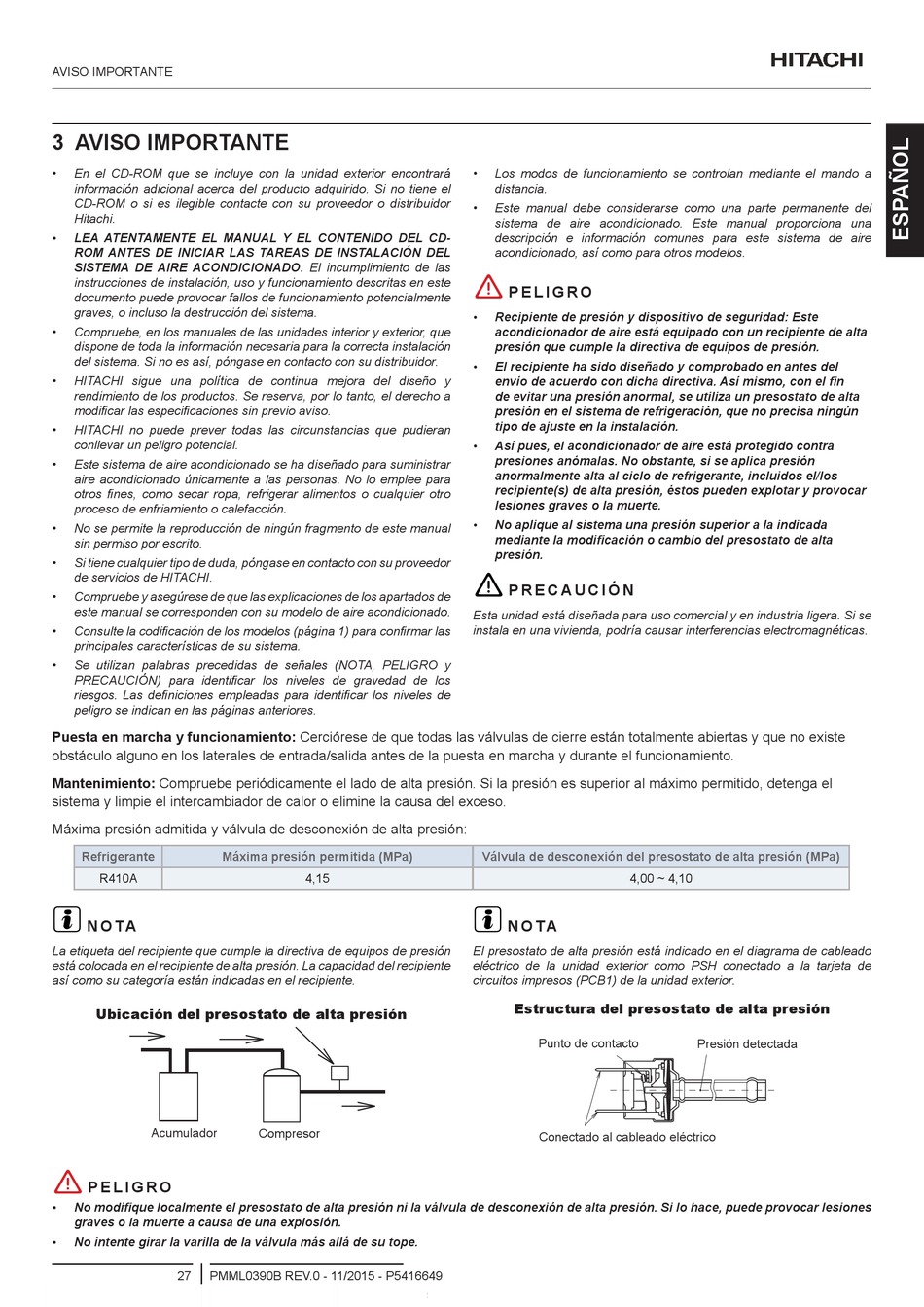

AVISO IMPORTANTE

3 AVISO IMPORTANTE
• En el CD-ROM que se incluye con la unidad exterior encontrará
información adicional acerca del producto adquirido. Si no tiene el
CD-ROM o si es ilegible contacte con su proveedor o distribuidor
Hitachi.
• LEA ATENTAMENTE EL MANUAL Y EL CONTENIDO DEL CD-
ROM ANTES DE INICIAR LAS TAREAS DE INSTALACIÓN DEL
SISTEMA DE AIRE ACONDICIONADO. El incumplimiento de las
instrucciones de instalación, uso y funcionamiento descritas en este
documento puede provocar fallos de funcionamiento potencialmente
graves, o incluso la destrucción del sistema.
• Compruebe, en los manuales de las unidades interior y exterior, que
dispone de toda la información necesaria para la correcta instalación
del sistema. Si no es así, póngase en contacto con su distribuidor.
• HITACHI sigue una política de continua mejora del diseño y
rendimiento de los productos. Se reserva, por lo tanto, el derecho a
modificar las especificaciones sin previo aviso.
• HITACHI no puede prever todas las circunstancias que pudieran
conllevar un peligro potencial.
• Este sistema de aire acondicionado se ha diseñado para suministrar
aire acondicionado únicamente a las personas. No lo emplee para
otros fines, como secar ropa, refrigerar alimentos o cualquier otro
proceso de enfriamiento o calefacción.
• No se permite la reproducción de ningún fragmento de este manual
sin permiso por escrito.
• Si tiene cualquier tipo de duda, póngase en contacto con su proveedor
de servicios de HITACHI.
• Compruebe y asegúrese de que las explicaciones de los apartados de
este manual se corresponden con su modelo de aire acondicionado.
• Consulte la codificación de los modelos (página 1) para confirmar las
principales características de su sistema.
• Se utilizan palabras precedidas de señales (NOTA, PELIGRO y
PRECAUCIÓN) para identificar los niveles de gravedad de los
riesgos. Las definiciones empleadas para identificar los niveles de
peligro se indican en las páginas anteriores.
Puesta en marcha y funcionamiento: Cerciórese de que todas las válvulas de cierre están totalmente abiertas y que no existe
obstáculo alguno en los laterales de entrada/salida antes de la puesta en marcha y durante el funcionamiento.
Mantenimiento: Compruebe periódicamente el lado de alta presión. Si la presión es superior al máximo permitido, detenga el
sistema y limpie el intercambiador de calor o elimine la causa del exceso.
Máxima presión admitida y válvula de desconexión de alta presión:
Refrigerante Máxima presión permitida (MPa)
R410A
?
N O TA
La etiqueta del recipiente que cumple la directiva de equipos de presión
está colocada en el recipiente de alta presión. La capacidad del recipiente
así como su categoría están indicadas en el recipiente.
Ubicación del presostato de alta presión
Acumulador
!
P E L I G R O
• No modifique localmente el presostato de alta presión ni la válvula de desconexión de alta presión. Si lo hace, puede provocar lesiones
graves o la muerte a causa de una explosión.
• No intente girar la varilla de la válvula más allá de su tope.
27 PMML0390B REV.0 - 11/2015 - P5416649
4,15
Compresor
• Los modos de funcionamiento se controlan mediante el mando a
distancia.
• Este manual debe considerarse como una parte permanente del
sistema de aire acondicionado. Este manual proporciona una
descripción e información comunes para este sistema de aire
acondicionado, así como para otros modelos.
!
P E L I G R O
• Recipiente de presión y dispositivo de seguridad: Este
acondicionador de aire está equipado con un recipiente de alta
presión que cumple la directiva de equipos de presión.
• El recipiente ha sido diseñado y comprobado en antes del
envío de acuerdo con dicha directiva. Así mismo, con el fin
de evitar una presión anormal, se utiliza un presostato de alta
presión en el sistema de refrigeración, que no precisa ningún
tipo de ajuste en la instalación.
• Así pues, el acondicionador de aire está protegido contra
presiones anómalas. No obstante, si se aplica presión
anormalmente alta al ciclo de refrigerante, incluidos el/los
recipiente(s) de alta presión, éstos pueden explotar y provocar
lesiones graves o la muerte.
• No aplique al sistema una presión superior a la indicada
mediante la modificación o cambio del presostato de alta
presión.
!
P R E C A U C I Ó N
Esta unidad está diseñada para uso comercial y en industria ligera. Si se
instala en una vivienda, podría causar interferencias electromagnéticas.
Válvula de desconexión del presostato de alta presión (MPa)
4,00 ~ 4,10
?
N O TA
El presostato de alta presión está indicado en el diagrama de cableado
eléctrico de la unidad exterior como PSH conectado a la tarjeta de
circuitos impresos (PCB1) de la unidad exterior.
Estructura del presostato de alta presión
Punto de contacto
Conectado al cableado eléctrico
Presión detectada
