Bedienung
9.3

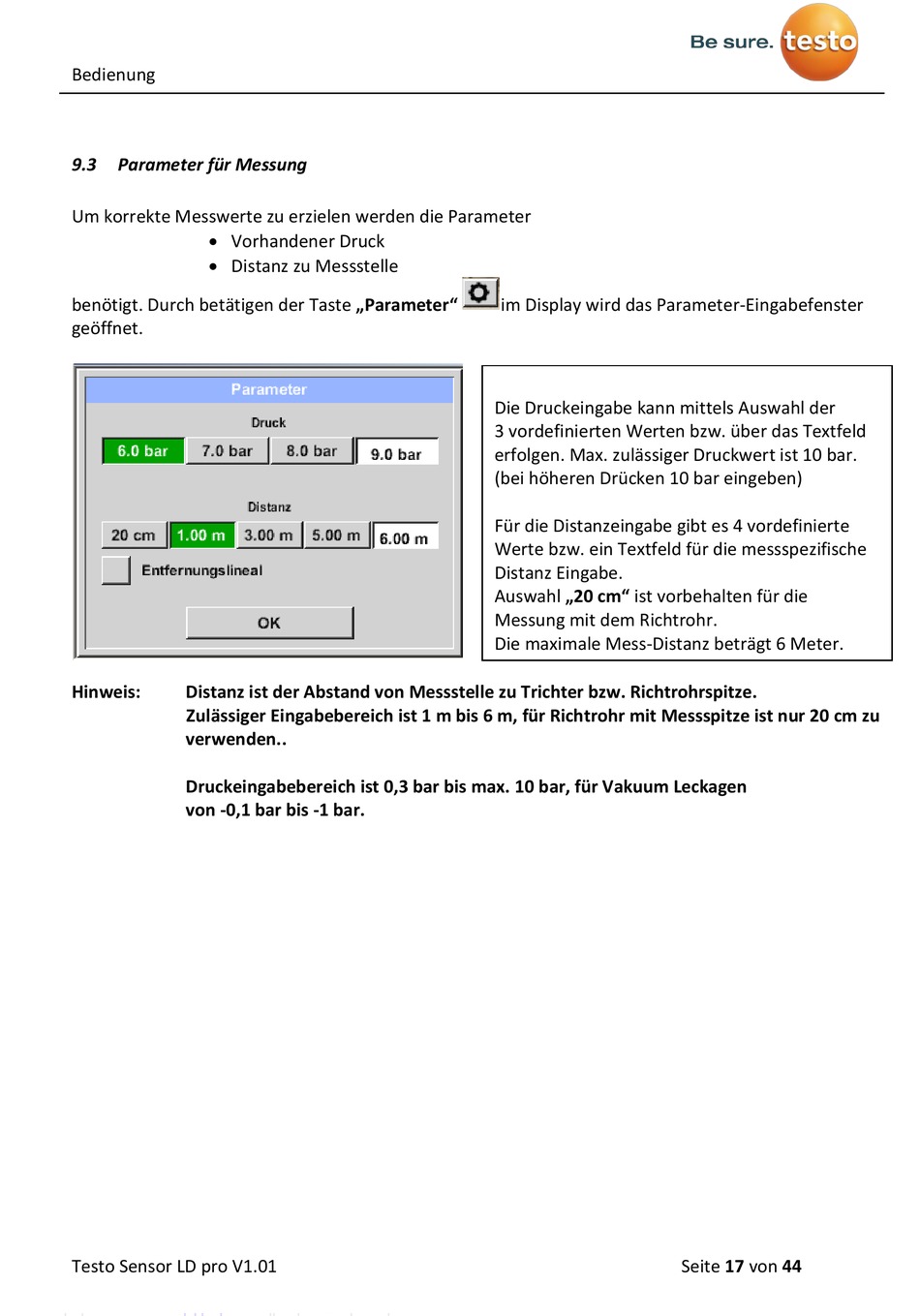

Parameter für Messung
Um korrekte Messwerte zu erzielen werden die Parameter
Vorhandener Druck
Distanz zu Messstelle
benötigt. Durch betätigen der Taste „Parameter"
geöffnet.
Hinweis:
Distanz ist der Abstand von Messstelle zu Trichter bzw. Richtrohrspitze.
Zulässiger Eingabebereich ist 1 m bis 6 m, für Richtrohr mit Messspitze ist nur 20 cm zu
verwenden..
Druckeingabebereich ist 0,3 bar bis max. 10 bar, für Vakuum Leckagen
von -0,1 bar bis -1 bar.
Testo Sensor LD pro V1.01
im Display wird das Parameter-Eingabefenster
Die Druckeingabe kann mittels Auswahl der
3 vordefinierten Werten bzw. über das Textfeld
erfolgen. Max. zulässiger Druckwert ist 10 bar.
(bei höheren Drücken 10 bar eingeben)
Für die Distanzeingabe gibt es 4 vordefinierte
Werte bzw. ein Textfeld für die messspezifische
Distanz Eingabe.
Auswahl „20 cm" ist vorbehalten für die
Messung mit dem Richtrohr.
Die maximale Mess-Distanz beträgt 6 Meter.
Seite 17 von 44
