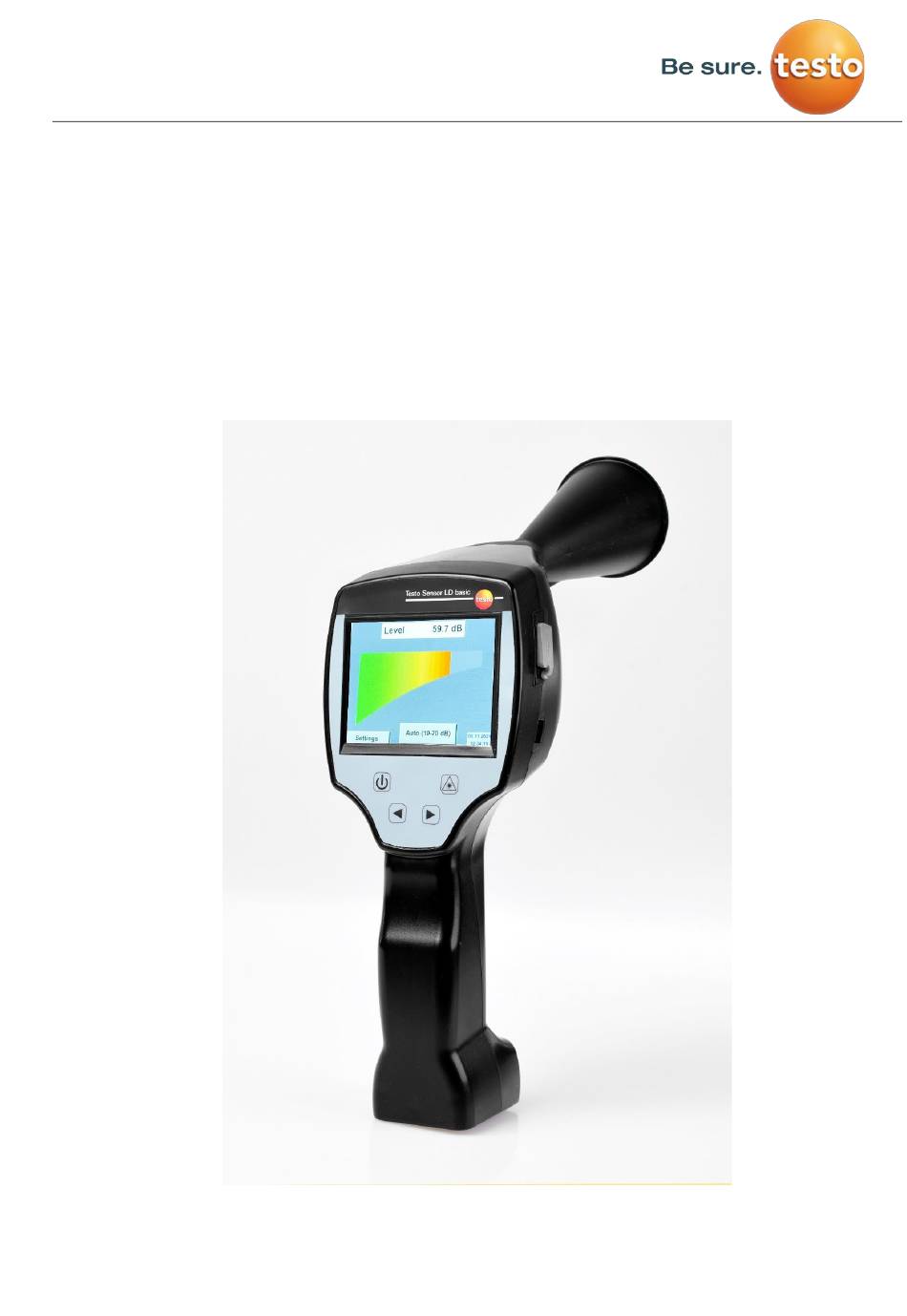

- Seite 1 DE- Deutsch Bedienungsanleitung Leckagesuchgerät Testo Sensor LD basic Testo Sensor LD basic V1.01 DE Seite 1 von 22...
-
Seite 2: Inhaltsverzeichnis
............................6 ABEL OSITIONIERUNG GERÄTEKOMPONENTEN UND BEDIENELEMENTE..................7 ..........................7 ESTO ENSOR BASIC ÜBERSICHT UND ANWENDUNGSBESCHREIBUNG DER SENSORTYPEN ............8 INBETRIEBNAHME / ANWENDUNG TESTO SENSOR LD BASIC ............... 9 10.1 ..............................9 INSCHALTEN 10.2 ........................ 9 OPFHÖRER AUTSTÄRKE EISER 10.3 ........................... -
Seite 3: Sicherheitshinweise
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. • Nicht in den direkten oder reflektierten Strahl blicken. • Laseraustrittstellen Schalltrichter Laseraustrittstelle Laser output point Testo Sensor LD basic V1.01 DE Seite 3 von 22... -
Seite 4: Service Und Wartung
Entnehmen Sie vorsichtig den Akkumulator. Der Akkumulator und das Gerät können jetzt getrennt entsorgt werden. 5 Bestimmungsgemäßer Gebrauch Das Testo Sensor LD basic ist ein Leckagesuchgerät zur schnellen und zuverlässigen Lecksuche in/an Druckluftanlagen. Es ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. -
Seite 5: Technische Daten Testo Sensor Ld Basic
Sensor-Einstellungen / Typ Modbus 6 Technische Daten Testo Sensor LD basic Abmessungen 263 x 96 x 280 mm (mit Vorverstärker und Handgehäuse Schalltrichter) 0,55 kg mit Vorverstärker und Schalltrichter, Gewicht komplettes Set im Koffer ca.3,0 kg Arbeitsfrequenz 40kHz (+/- 2kHz) -
Seite 6: Kennzeichnung
Max. output power: <1mW @ 630-660nm Complies with 21 CFR 1040.10 and 1040.11except for conformance with IEC 60825-1 Ed.3., as described in Laser Notice No. 56, dated May 8,2019 Label Positionierung 8900 0402 Testo Sensor LD basic V1.00 DE Seite 6 von 22... -
Seite 7: Gerätekomponenten Und Bedienelemente
Das Testo Sensor LD basic Schalltrichter USB-Anschluss 3,5“ TFT-Color Display mit Touchpanel Anschluss Folientastatur (4 Tasten) Steckernetzteil (Akkuladebuchse) Ein- Aus Taste Laser On/Off Taste Lautstärke (+/-) 3,5mm Klinkenbuchse für Kopfhöreranschluss Testo Sensor LD basic V1.01 DE Seite 7 von 22... -
Seite 8: Übersicht Und Anwendungsbeschreibung Der Sensortypen
Mittlerer Abstand zur Leitung/Komponente 0,2-6 m • 0.05 m geringe Störgeräusche • • Leitung/ Komponente frei zugänglich Leckage frei zugänglich • zu überprüfende Leitungen und Komponenten sind sehr nah beieinander Testo Sensor LD basic V1.00 DE Seite 8 von 22... -
Seite 9: Inbetriebnahme / Anwendung Testo Sensor Ld Basic
10.3 Empfindlichkeitslevel Die Ultraschallpegel können wie eine „Lautstärke“ der Leckage verstanden werden. Mit der „Einstelltaste Empfindlichkeit“ kann die Empfindlichkeit des Testo Sensor LD basic an die Umgebung angepasst werden, welche das akustische Verhalten des Geräts stark beeinflusst und den gültigen Wertebereich vergrößert oder verkleinert. Die Reduzierung der Empfindlichkeit verringert die Reichweite der Leckage-Messung. -
Seite 10: Laser An/Aus
Achtung: Bitte keine Stifte oder sonstigen Gegenstände mit scharfen Kanten verwenden! Die Folie kann beschädigt werden! 11.1 Initialisierung Nach dem Einschalten des Testo Sensor LD basic erfolgt die Initialisierung und wechselt danach in Leckage Anzeige Testo Sensor LD basic V1.00 DE... -
Seite 11: Anzeige
Auf dem folgenden Bild sind die Anzeigenelemente dargestellt und beschrieben. Signal-Pegel in dB Balkenanzeige Signalpegel Laser „On“ Einstellungs Datum/ Zeit sowie Akkuzustand-Anzeige Menü (Wechselanzeige) Einstelltaste Empfindlichkeit Datum/ Zeitanzeige : Akkuzustandsanzeige Akkuzustand: Netzteilangeschlossen und Akku wird geladen: Testo Sensor LD basic V1.00 DE Seite 11 von 22... -
Seite 12: Einstellungs Menü Testo Sensor Ld Basic
Bedienung 11.3 Einstellungs Menü Testo Sensor LD basic Die Bedienung erfolgt menügeführt über das Touchpanel. Die Auswahl der jeweiligen Menüpunkte erfolgt über kurzes „antippen“ mit dem Finger oder einem weichen runden Stift. Achtung: Bitte keine Stifte oder sonstigen Gegenstände mit scharfen Kanten verwenden! Die Folie kann beschädigt werden! -
Seite 13: Sprache
Bedienung 11.3.1 Sprache Einstellungen ➔ Sprache Hier kann eine von 13 Sprachen für das Testo Sensor LD basic ausgewählt werden. Umschalten auf Seite 2 mittels 11.3.2 Datum & Uhrzeit Einstellungen ➔ Datum & Zeit Durch Drücken des Zeitzone-Textfeldes und Eingabe der richtigen UTC, lässt sich weltweit die korrekte Uhrzeit einstellen. -
Seite 14: Systemeinstellungen
11.3.3 Systemeinstellungen 11.3.3.1 System update Für das Testo Sensor LD basic gibt es die Möglichkeit bei Bedarf ein Firmware-Update über einen USB- Stick durchzuführen. Die Datei muss dann auf dem USB Stick extrahiert und wie unten beschrieben auf Ihr Gerät übertragen werden. -
Seite 15: Werkseinstellungen
Hinweis: gespeicherte Daten werden nicht gelöscht bzw. überschrieben. Bei Bedarf kann hier durch Drücken der Neu- Starten- Taste das Testo Sensor LD basic neu gebootet werden. 11.3.4 Touchpanel kalibrieren Einstellungen ➔ Touchscreen-Kalibrierung Falls nötig, kann hier eine Touchpanel- Kalibrierung durchgeführt werden. -
Seite 16: Display-Helligkeit
Beispiel wieder auf 39 % gesetzt. Danach ist wieder eine „normale“ Funktionsbedienung möglich. Wichtig: Wenn die Abdunkeln-nach-Taste nicht aktiviert ist, bleibt die Hintergrundbeleuchtung mit der aktuell eingestellten Helligkeit permanent an. Testo Sensor LD basic V1.00 DE Seite 16 von 22... -
Seite 17: Reinigung
Sollte die Reinigung schneller beendet sein, so kann durch längeres Drücken (ein bis zwei Sekunden) der Zum-Abbrechen-lange- drücken- Taste abgebrochen werden. 11.3.7 Über Testo Sensor LD basic Einstellungen ➔ Über Testo Sensor LD basic *** Über Übersicht der Hard- und Softwareversion, sowie der Seriennummer des Testo Sensor LD basic. -
Seite 18: Laden Des Akkus
Symbol „CHG“ wird während dem Akku laden angezeigt Das Testo Sensor LD basic überprüft den Ladezustand des Akkus und startet den Ladevorgang gegebenenfalls automatisch. Zur Schonung des verwendeten Li-ION Akkus schaltet sich das Gerät bei Erreichen einer Spannung von ca. 6,4V selbsttätig aus. -
Seite 19: Lieferumfang
Lieferumfang 13 Lieferumfang Das Testo Sensor LD basic ist wahlweise als Einzelgerät oder in einem Set erhältlich. Das Set enthält alle Komponenten und Zubehörteile, die geschützt in einem robusten und schlagfesten Transportkoffer untergebracht sind. Transportkoffer Schalltrichter (8800 0307) (8800 0303) -
Seite 20: Anhang
Anhang 14 Anhang Im Anhang auf den folgenden Seiten finden Sie den Test Report des verwendeten Li-Ion Akkus. 14.1 Report UN 38.1 Testo Sensor LD basic V1.01 DE Seite 20 von 22... -
Seite 21: Report Iec62133-2
Anhang 14.2 Report IEC62133-2 Testo Sensor LD basic V1.00 DE Seite 21 von 22... - Seite 22 Contact Testo Sensor GmbH Testo-Strasse 1 D-79853 Lenzkirch Mail: info@testo-sensor.de Web: www.testo-sensor.com Testo Sensor LD basic V1.01 DE Seite 22 von 22...
