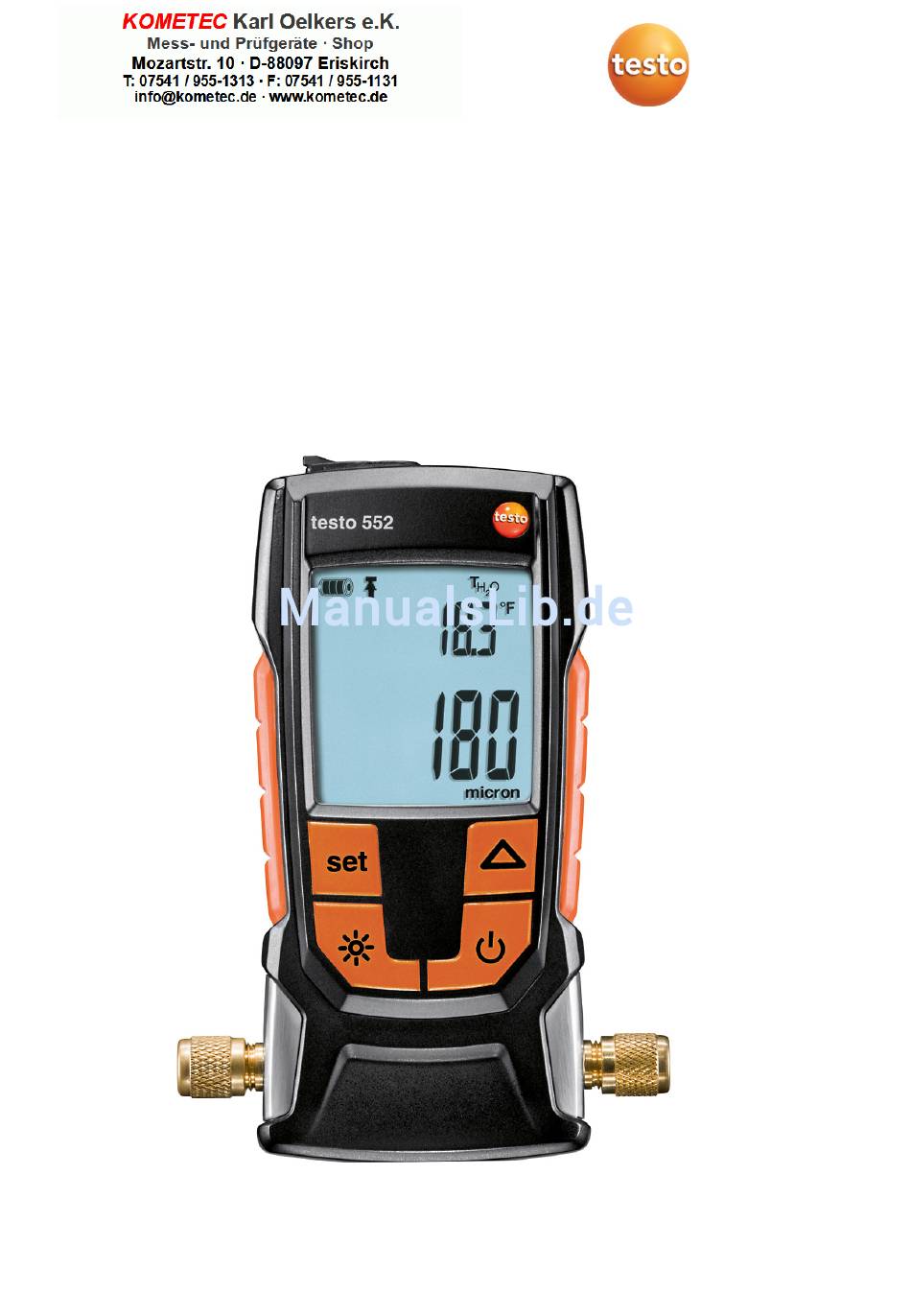

- Seite 1 Testo 552 - Vakuumstick Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.3 Hintergrundbeleuchtung ein- und ausschalten ........9 4.4 Einheiten und AutoOff einstellen ............9 4.5 Temperaturwerte anzeigen ..............12 4.6 Feldkalibrierung ................... 13 4.7 Betrieb als Fühler am testo 570 ............13 5 Instandhaltung ................... 15 5.1 Batterien wechseln ................15 5.2 Gerät reinigen ..................15 6 Tipps und Hilfe................... -
Seite 3: Sicherheit Und Entsorgung
Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. • Verwenden Sie nur Original-Ersatzteile von Testo. Batterien und Akkus • Die unsachgemäße Verwendung von Batterien und Akkus kann zur Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer... -
Seite 4: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. • Entsorgen Sie das Gerät nach Ende der Nutzungszeit über die getrennte Sammlung für Elektro- und Elektronikgeräte. Beachten Sie dabei die lokalen Entsorgungsvorschriften. Oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 5: Technische Daten
2400 h (2x AA) (ca. 130 h bei aktivierter Hintergrundbeleuchtung) Schutzklasse IP 42 Parameter mmHg, Torr, mbar, hPa, micron, inH O, inHg, Messtakt 0,5 sec Messwertaufnehmer 1x Absolutdrucksensor - 2x 7/16" UNF Anschlüsse - 1x MiniDIN (t570) Garantie 2 Jahre Garantiebedingungen: siehe Internetseite www.testo.com/warranty... -

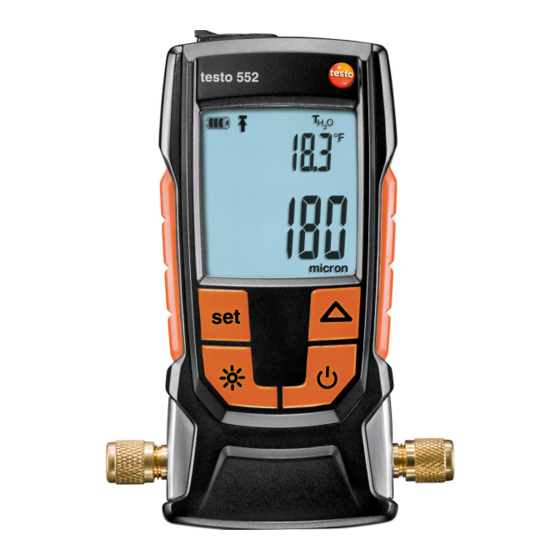

Seite 6: Gerätebeschreibung
Evakuierung (meist bei der Inbetriebnahme) von Kälteanlagen und Wärmepumpen. Mit dem testo 552 kann man somit den aktuell herrschenden Druck in einer Kälteanlage messen, dadurch kann eine Aussage über den Grad der Entfeuchtung und das Entfernen von Fremdstoffen (Öle, Fremdgase, etc.) getroffen werden. -
Seite 7: Übersicht Displayanzeigen
3 Gerätebeschreibung Element Funktion 1 Fühlerbuchse MiniDIN Anschluss Verbindungskabel für die Verbindung zum testo 570. 2 Display Zeigt Gerätestatus-Symbole, Messeinheiten und Messwerte an. 3 Bedientasten Bedienung des Geräts. 4 Anschlüsse 7/16" UNF, Anschluss von Kältemittelschläuchen, Messing Vakuumpumpe, Monteurhilfen etc.. 5 Haken Aufhängevorrichtung... -
Seite 8: Übersicht Bedientasten
Δt = Temperaturdifferenz zwischen Verdampfungstemperatur Wasser und Umgebungstemperatur - eingestellte Einheit (°C, °F) 4 Slave Mode Erscheint, wenn das testo 552 mit dem testo 570 über ein Verbindungskabel verbunden ist und sich das testo 570 im Modus Evakuierung befindet. 5 Druckanzeige Zeigt den aktuell gemessenen Druck, die Messgröße und die eingestellte Einheit (mmHg,... -
Seite 9: Übersicht Anschlussoptionen
Verbindungskabel das testo 552 als Sonde verwenden (siehe Option 2). Option 1 (empfohlen) Das testo 552 wird an dem Punkt angeschlossen, der am weitesten von der Vakuumpumpe entfernt ist. Somit wird sichergestellt, dass in der gesamten Anlage ein ausreichend tiefes Vakuum erzeugt wird um eventuell vorhandene Feuchtigkeit oder Fremdgase zu entfernen. -
Seite 10: Bedienung
4 Bedienung Option 4 Option 5 4 Bedienung 4.1 Anschließen Verwenden Sie immer Kältemittelschläuche, die speziell für Evakuierungen geeignet sind. - Entfernen Sie die Verschlusskappen. - Schließen Sie das testo 552 an den Kreislauf an. -
Seite 11: Gerät Ein- Und Ausschalten
4 Bedienung 4.2 Gerät ein- und ausschalten drücken. Das Gerät schaltet ein, bzw. aus. 4.3 Hintergrundbeleuchtung ein- und ausschalten - Gerät einschalten. drücken. Die Hintergrundbeleuchtung schaltet ein- bzw. aus. 4.4 Einheiten und AutoOff einstellen Das Einstellungsmenü muss immer komplett durchlaufen werden, auch wenn nur ein einzelner Parameter geändert werden soll. - Seite 12 4 Bedienung - Gerät einschalten. drücken um Einstellungen zu ändern. drücken um die gewünschte Druckeinheit einzustellen. drücken. Die Einheit ist eingestellt. Das Display zeigt die Temperatureinheit an.
- Seite 13 4 Bedienung drücken um die gewünschte Temperatureinheit einzustellen. drücken. Die Temperatureinheit ist eingestellt. Das Display zeigt die Einstellung für die Alarmgrenze an. Durch das Einstellen der Alarmgrenze wird ein Alarm ausgelöst wenn der eingestellte Wert überschritten wird. drücken um die Alarmgrenze einzustellen.
-
Seite 14: Temperaturwerte Anzeigen
4 Bedienung drücken um AutoOff ein- oder auszuschalten. on = ein off = aus drücken. Alle Einstellungen sind gespeichert. Das Display wechselt in den Messmodus. Das Gerät kann jetzt verwendet werden. 4.5 Temperaturwerte anzeigen drücken um die Temperaturmessgröße zu ändern. -
Seite 15: Feldkalibrierung
4.7 Betrieb als Fühler am testo 570 Das testo 552 hat keine eigene Speicher- oder Übertragungsfunktion. Durch die Verbindung des testo 552 mit dem testo 570 werden die Daten auf das testo 570 übertragen, von dort aus können die Daten gespeichert oder über die Software easyKool verwaltet werden. - Seite 16 4 Bedienung - Schaltern Sie das testo 552 ein. - Schließen Sie das Verbindungskabel an der MiniDIN-Fühlerbuchse des testo 552 an. - Schließen Sie das Verbindungskabel an der stirnseitigen MiniDIN- Fühlerbuchse des testo 570 an. - Schalten Sie das testo 570 ein.
-
Seite 17: Instandhaltung
5 Instandhaltung 5 Instandhaltung 5.1 Batterien wechseln - Gerät ausschalten. - Haken nach oben klappen. - Batteriefach öffnen. - Batterien entnehmen. - Neue Batterien einsetzen, beachten Sie dabei die Angaben im Inneren des Batteriefachs. - Batteriefach schließen. - Haken runter klappen. 5.2 Gerät reinigen ACHTUNG Scharfe Reinigungs- oder Lösungsmittel. -
Seite 18: Tipps Und Hilfe
Mögliche Ursache / Lösung - Prüfen Sie ob das testo 552 korrekt Messwerte stimmen nicht. angeschlossen ist. - Schließen Sie das testo 552 direkt an die Vakuumpumpe an um die Werte zu kontrollieren. - Prüfen Sie alle Schläuche auf Dichtigkeit. - Seite 20 0970 5520 de 01...
