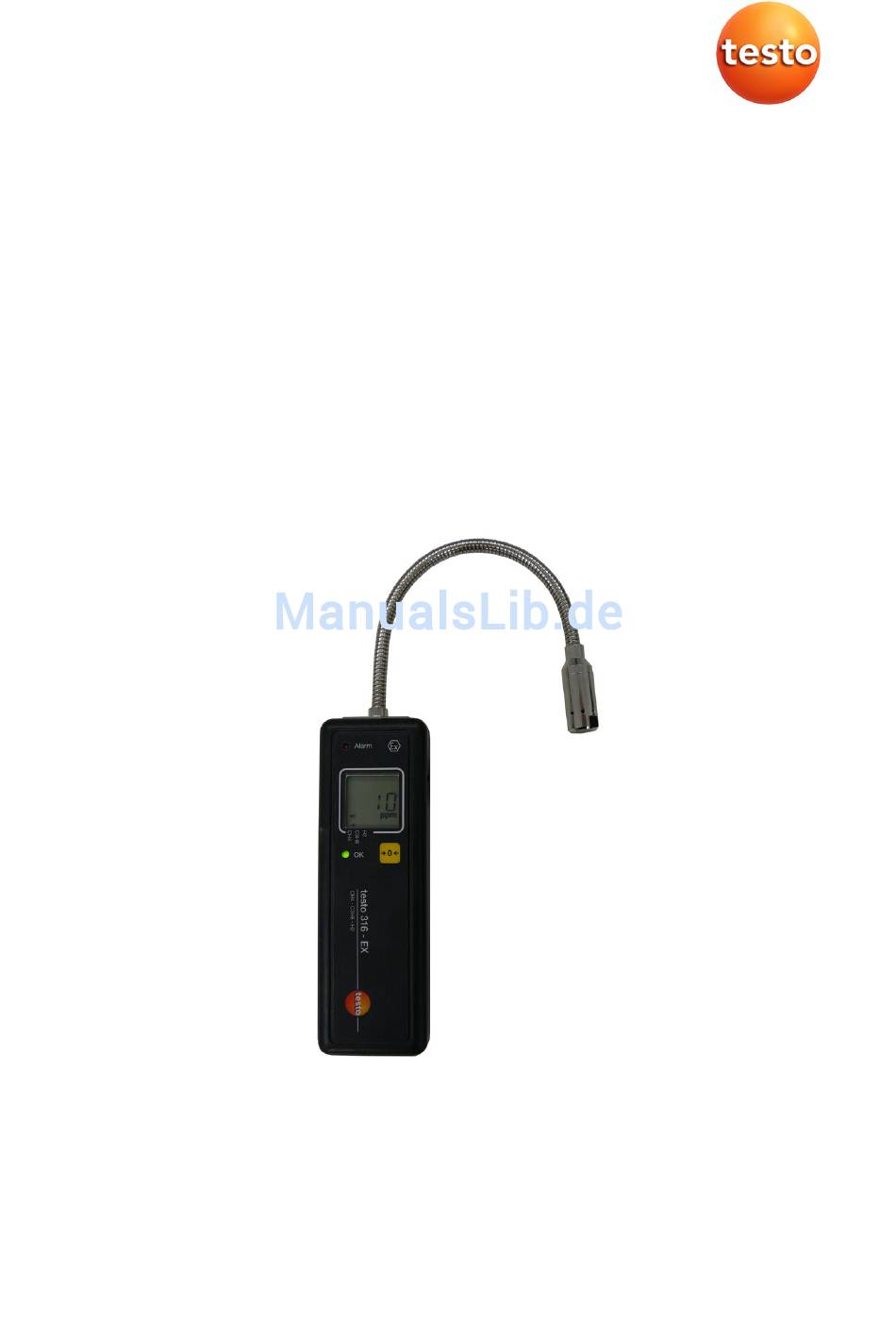

- Seite 1 316-EX · Gaslecksuchgerät Bedienungsanleitung...
-
Seite 3: Sicherheit Und Umwelt
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. - Seite 4 Wasserstoff H2: UEG 4,0Vol% / OEG 77,0Vol% Einschränkungen des Einsatzbereichs Setzen Sie das Geräte nicht als Überwachungsgerät für die persönliche Sicherheit ein! Das testo 316-EX ist keine Schutz- ausrüstung! Setzen Sie das Geräte nicht als Gas-Analysegerät ein! Der Sensor detektiert fast alle brennbaren Gase gleichermaßen.
-
Seite 5: Technische Daten
2 Leistungsbeschreibung 2.2. Technische Daten Eigenschaft Werte Halbleiter Ansprechschwelle 1 ppm Reaktionszeit (t90) 14 s Messbereich Methan CH4: 0 ppm bis 2,5 Vol% Propan C3H8: 0 ppm bis 1,0 Vol% Wasserstoff H2: 0 ppm bis 2,0 Vol% Genauigkeit (bei bei 100 ppm: -50 ppm … +150 ppm 20…50 %rF, bei 0,1 Vol%: -250 ppm …... - Seite 6 (L x B x H) 1.77 x 0.99" Länge flexibles Sensorrohr inklusive Sensorkopf: ca. 200 mm / 7.87" Schutzart IP 54 Garantie 2 Jahre, Garantiebedingunen: siehe www.testo.com/warranty EG-Richtlinien 94/9/EG (ATEX) 2014/30/EU ATEX-Geräte- 1258 II 2 G Ex ib IIC T1 kennzeichnung...
-
Seite 7: Produktbeschreibung

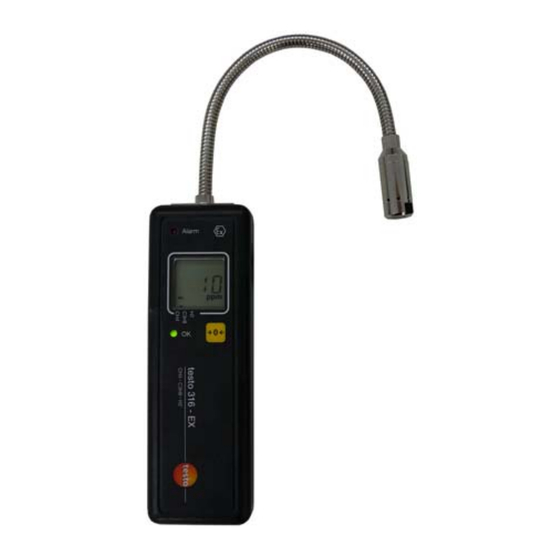

3 Produktbeschreibung Produktbeschreibung 3.1. Übersicht 1 Sensorkopf mit Gassensor und wechselbarer Schutzkappe 2 Flexibles Sensorrohr 3 Alarm-LED 4 Display 5 Bereitschafts-LED 6 Batteriefach (Rückseite) 7 Bedientaste 8 Ein- / Aus-Schalter... -
Seite 8: Erste Schritte
4 Erste Schritte Erste Schritte 4.1. Inbetriebnahme Batterien einlegen ✓ Das Gerät ist ausgeschaltet. 1. Batteriefach (Geräterückseite) mit beiliegendem Innensechskant-Schlüssel öffnen. Für den Einsatz in explosionsgefährdeten Bereichen zugelassener Batterietyp: Camelion Alcaline PLUS AA 2. Batterien / Akkus einlegen (Polung beachten!). 3. - Seite 9 4 Erste Schritte • V3.03 (Beispiel): Firmware-Version (wichtige Information im Service-Fall) T126 • (Beispiel): Version Sensortabelle (wichtige Information im Service-Fall) • PPM: Messeinheit, Alarm-LED (rot) und Status-LED (grün) leuchten abwechselnd • Displaybeleuchtung wird eingeschaltet • (Beispiel): Kontrollwert (wichtige Information im Service- Fall) C3H8 •...
-
Seite 10: Produkt Verwenden
5 Produkt verwenden Produkt verwenden 5.1. Einstellungen vornehmen Konfigurationsmenü öffnen ✓ Das Gerät befindet sich in der Messansicht. [--> 0 <--] > für ca. 8s gedrückt halten, bis eine gepulste Signal- tonfolge ertönt. Das Gerät befindet sich in der Konfigurationsansicht. Funktionen anwählen, öffnen und einstellen >... - Seite 11 5 Produkt verwenden Funktion Einstellmöglichkeiten / Bemerkungen ALARM Beliebiger Wert innerhalb des Messbereichs. (Alarmschwelle) Wird ein Wert oberhalb des Mess- bereichsendwerts eingestellt: Der Alarmton ertönt ab Erreichen des Messbereichsendwerts (CH4: 2,5Vol%, C3H8: 1,0Vol%, H2: 2,0Vol%). Die jeweils blinkende Ziffer kann eingestellt werden, nach 5 s ohne Tastenbetätigung wechselt die einstellbare Ziffer.
-
Seite 12: Gasdetektion Durchführen
5 Produkt verwenden 5.2. Gasdetektion durchführen ACHTUNG Zerstörung des Sensors durch äußere Einflüsse! > Den Sensor keinen hohen Konzentrationen H S (Schwefel- wasserstoff), SO (Schwefeldioxiden), Cl (Chlor), oder HCl (Chlorwasserstoff) aussetzen. > Kontakt von alkalischen Materialien oder Wasser mit dem Sensor vermeiden. - Seite 13 5 Produkt verwenden Nullung manuell durchführen Eine manuelles Setzen des Nullpunktes ist nur möglich, wenn die aktuell detektierte Gaskonzentration unter 1000ppm liegt. Zum Zeitpunkt der Nullung vorhandene Gaskonzen- trationen werden durch die Nullung unterdrückt. Der angezeigte Messwert stimmt dadurch mit den real vorhandenen Gaskonzentration nicht mehr überein.
-
Seite 14: Produkt Instand Halten
6 Produkt instand halten Produkt instand halten Batterien wechseln Batteriewechsel nur in nicht explosionsgefährdeten Bereichen durchführen. ✓ Das Gerät ist ausgeschaltet. 1. Batteriefach (Geräterückseite) mit beiliegendem Innensechskant-Schlüssel öffnen. Für den Einsatz in explosionsgefährdeten Bereichen zugelassener Batterietyp: Camelion Alcaline PLUS AA 2. - Seite 15 Gerät wechselt Batteriespannung zu > Batterien wechseln. nicht in den gering Messmodus (bleibt in Auf- wärmphase stehen) Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie im Internet unter: www.testo.com/service-contact...
-
Seite 16: Zubehör Und Ersatzteile
7 Tipps und Hilfe 7.2. Zubehör und Ersatzteile Beschreibung Artikel-Nr. Batterie Camelion Alcaline PLUS AA, 0515 0316 1 Stück Hinweis: für das testo 316-EX werden 2 Batterien benötigt Sensor-Schutzkappe 0180 0316... - Seite 18 0977 3166 de 07 V03.06...
