3 Produktbeschreibung

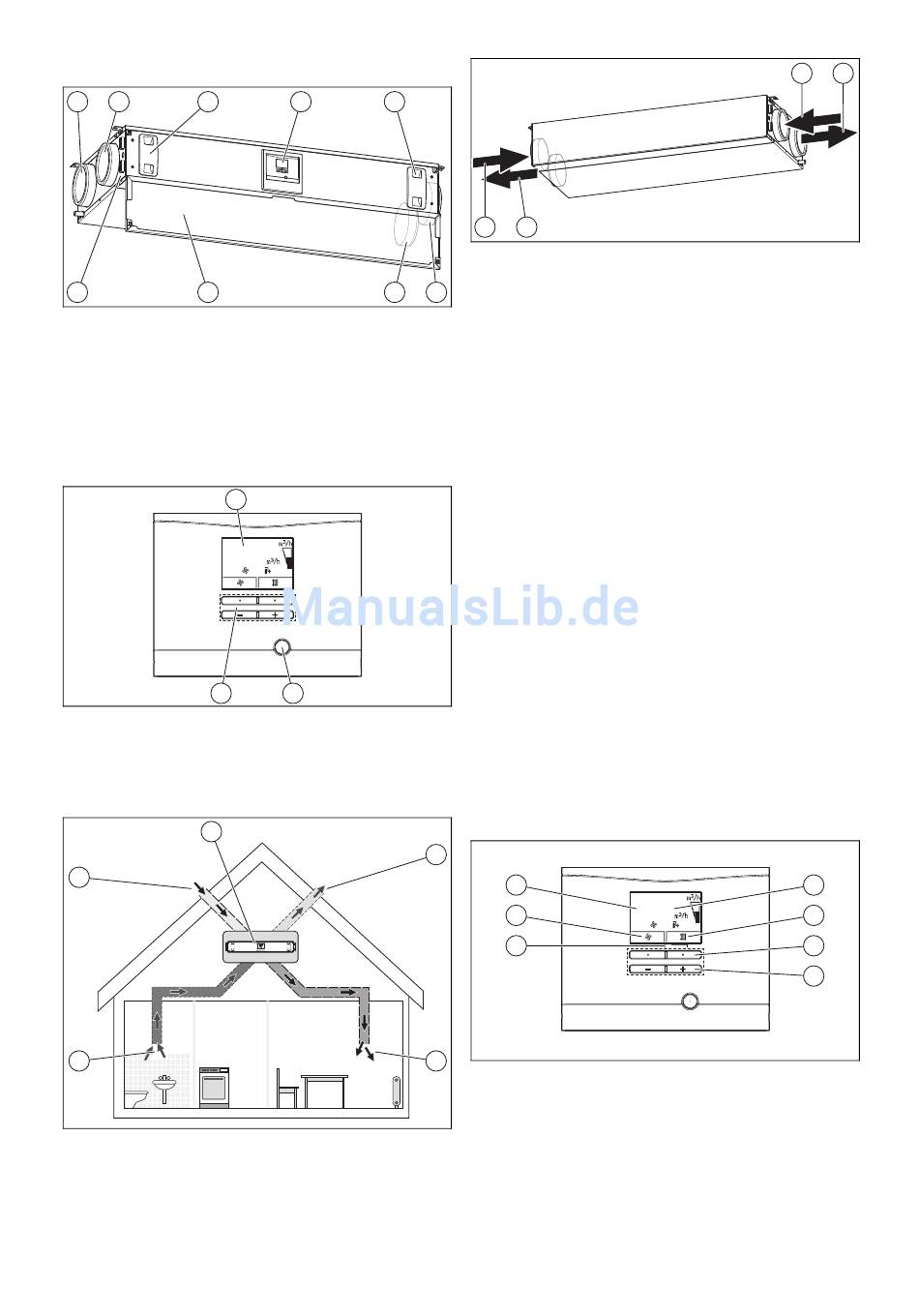

3.3.2.2 Aufbau L­Variante
2 1 9
3 4
1 Anschluss Außenluft
2 Anschluss Fortluft
3 Anschlussbereich
4 Frontklappe
5 Anschluss Zuluft
3.3.2.3 Übersicht Bedienelemente
3
2
1 Entstörtaste
2 Bedientasten
3.3.3

Funktionsweise

5
4
3
Das Produkt (5) ist der zentrale Bestandteil einer kontrollier-
ten Wohnraumlüftung. Über Zuluftöffnungen (2) wird frische
Außenluft (4) den Wohn- und Schlafräumen zugeführt. Die
verbrauchte Luft aus Küche, Bad und WC wird über die Ab-
luftöffnungen (3) in die Peripherie (1) abgeführt.
6
8 7
5
6 Anschluss Abluft
7 Filter Abluft
8 Display und Bedienele-
mente
9 Filter Zuluft
100
1
3 Display
1 2
Die Abluft (1) der Wohnung wird in das Produkt geführt. Der
Filter für die Abluft reinigt die Abluft und führt die Abluft dem
6
Wärmetauscher zu. Der Wärmetauscher entzieht der Ab-
luft die Wärme (Wärmerückgewinnung). Die abgekühlte Luft
gelangt als Fortluft (4) nach draußen. Die Außenluft (3) ge-
langt von draußen in das Produkt. Der Filter für die Außenluft
reinigt die Außenluft und führt die Außenluft dem Wärme-
tauscher zu. Der Wärmetauscher überträgt der Außenluft die
Wärme der Abluft. Die erwärmte Luft gelangt als Zuluft (2) in
die Wohnung.
In Sommernächten liegt die Außentemperatur oftmals unter
der Raumtemperatur. Durch den optionalen Bypass wird die
kühlere Außenluft nicht mehr durch den Wärmetauscher vor-
gewärmt. Der Bypass leitet die wärmere Abluft am Wärme-
tauscher vorbei direkt nach außen. Die Frostschutzfunktion
reduziert bedarfsabhängig den Zuluftvolumenstrom, was zu
einer Anhebung der Fortlufttemperatur führt. Dadurch wird
ein Vereisen des Wärmetauschers verhindert. Wenn die Re-
duktion des Zuluftvolumenstroms nicht mehr ausreicht, dann
schaltet das Produkt ab.
Der Feuchtefühler erfasst die momentane Feuchtigkeit der
Abluft. Wenn Sie das Produkt im Automodus betreiben, dann
wird der aktuelle Luftvolumenstrom bedarfsabhängig regu-
liert ( aguaCARE).
3.4 Digitales Informations­ und Analysesystem
(DIA)
Das Produkt ist mit einem digitalen Informations- und
Analysesystem (DIA-System) ausgestattet. Dieses System
gibt Ihnen Informationen über den Betriebszustand und hilft
Ihnen bei der Beseitigung von Störungen.
1
7
6
5
2
1 Anzeige des aktuellen
Luftvolumenstroms
2 Anzeige der aktuellen
Belegung der rechten
Auswahltaste
3 Linke und rechte Auswahl-
taste
4 Minus- und Plus-Taste
Betriebsanleitung recoVAIR 0020188111_01
3
1
100
2
3
4
5 Zugang zum Menü für
Zusatzinformationen
6 Anzeige der aktuellen
Belegung der linken Aus-
wahltaste
7 Anzeige der Symbole des
aktiven Betriebszustands
der Ventilation
4
