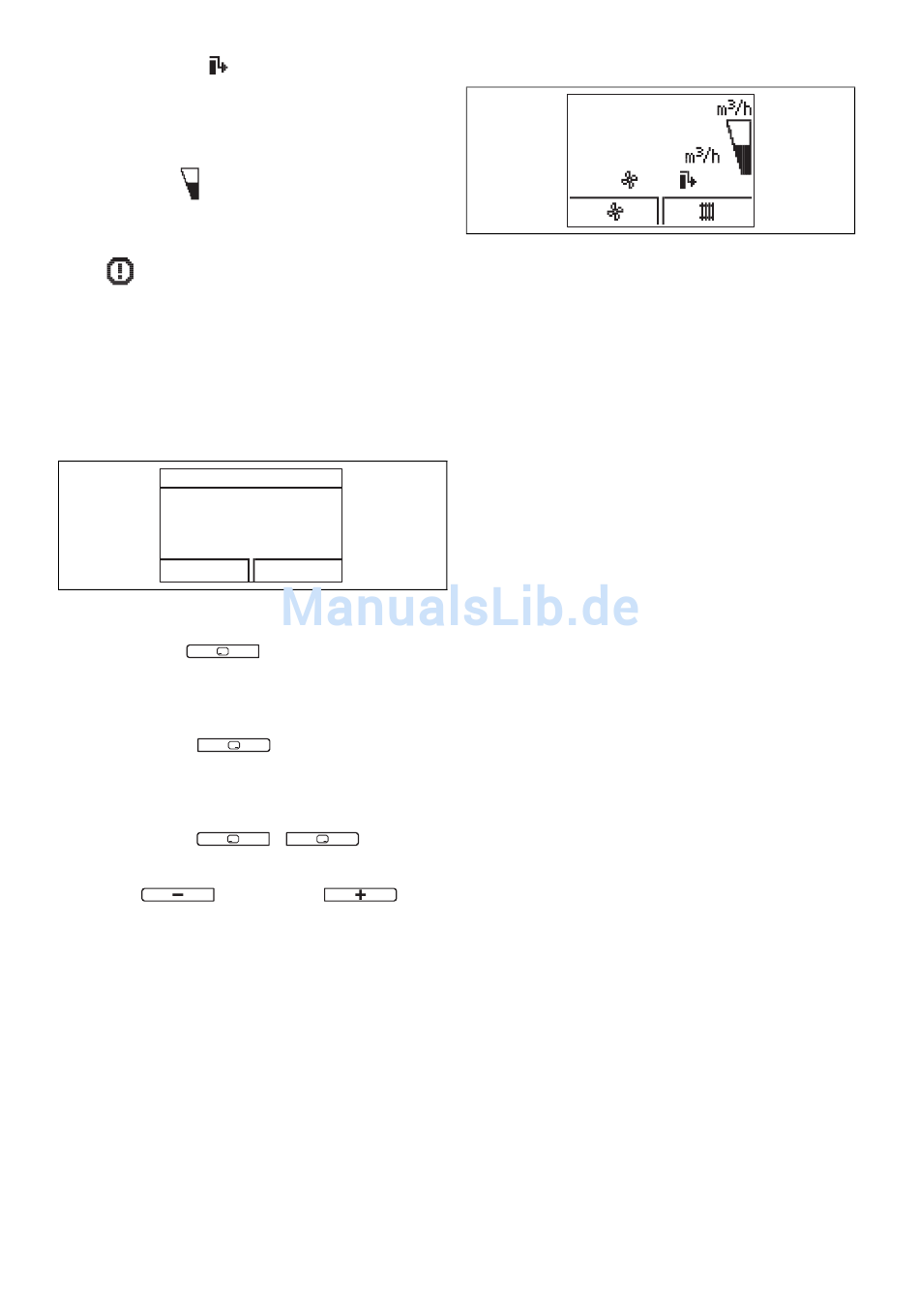

Wärmerückgewinnung:
–
Das Symbol leuchtet permanent: Wärmerückgewinnung
ist ausgeschaltet
–
Das Symbol ist nicht sichtbar: Wärmerückgewinnung ist
aktiv
Luftvolumenstrom:
–
Das Symbol ist gefüllt: Luftvolumenstrom ist größer
–
Das Symbol ist leer: Luftvolumenstrom ist kleiner
F.XXX
Fehler:
–
Fehler im Produkt. Erscheint anstelle der Grundanzeige.
Eine Klartextanzeige erläutert zusätzlich den angezeigten
Fehlercode.
4

Bedienung

4.1

Bedienkonzept

Energieertrag
Heizen
24 kWh
zurück
Die beiden Auswahltasten haben eine sogenannte Softkey-
Funktion. Das bedeutet, die Funktion kann wechseln.
Linke Auswahltaste
–
Sie brechen die Änderung eines Einstellwerts oder die
Aktivierung einer Betriebsart ab.
–
Sie gehen im Menü eine Auswahlebene höher.
Rechte Auswahltaste
–
Sie bestätigen einen Einstellwert oder die Aktivierung
einer Betriebsart.
–
Sie gehen im Menü eine Auswahlebene tiefer
Beide Auswahltasten
–
Sie gelangen ins Menü.
Minus-Taste oder Plus-Taste
–
Sie gehen im Menü zwischen den einzelnen Punkten der
Eintragsliste vor bzw. zurück.
–
Sie erhöhen bzw. verringern einen ausgewählten Ein-
stellwert.
Das Display stellt eine markierte Auswahlebene, eine Ein-
stellebene oder einen markierten Wert durch weiße Schrift
auf schwarzem Hintergrund dar. Ein blinkender, markierter
Wert bedeutet, dass Sie den Wert verändern können.
Sie haben jederzeit die Möglichkeit die Änderung einer Ein-
stellung oder das Ablesen eines Wertes abzubrechen, indem
Sie die linke Auswahltaste drücken.
Wenn Sie länger als 15 Minuten keine Taste betätigen,
springt das Display in die Grundanzeige zurück. Nicht
bestätigte Änderungen werden dann nicht übernommen.
0020188111_01 recoVAIR Betriebsanleitung
Auswahl
:
:
+ gleichzeitig:
:
4.2

Bedienung in der Grundanzeige

100
Im normalen Betriebszustand sehen Sie im Display die
Grundanzeige. Die Grundanzeige zeigt den aktuellen
Zustand des Produkts. Wenn das Display abgedunkelt war,
wird durch den ersten Tastendruck zunächst die Beleuch-
tung eingeschaltet. Um die Tastenfunktion auszulösen,
müssen Sie in diesem Fall die Taste erneut drücken.
Aus der Grundanzeige können Sie direkt den Luftvolumen-
strom und die Wunschtemperatur aufrufen und ändern:
–
Änderung Luftvolumenstrom:
–
1-mal linke Auswahltaste drücken
–
1-mal linke Auswahltaste, dann 1-mal rechte Aus-
wahltaste („weiter"): Aktivierung der Intensivlüftung
möglich
–
Änderung Wunschtemperatur (Die Funktion steht nur zur
Verfügung, wenn ein Bypass eingebaut ist.):
–
1-mal rechte Auswahltaste drücken
Alle weiteren Funktionen erreichen Sie über das Menü.
Sie wechseln in die Grundanzeige zurück, indem Sie:
–
die linke Auswahltaste drücken und so die Auswahl-
ebenen verlassen
–
länger als 15 Minuten keine Taste betätigen.
Nicht bestätigte Änderungen werden dann nicht über-
nommen.
Wenn eine Fehlermeldung vorliegt, dann wechselt die
Grundanzeige zu einer Klartextanzeige der Fehlermeldung.
Aus der Grundanzeige heraus können Sie die wichtigsten
Einstellungen und Informationen durch Drücken der Aus-
wahltasten direkt ändern und ablesen.
Welche dieser Funktionen zur Verfügung stehen, ist davon
abhängig, ob ein Regler an das Produkt angeschlossen ist.
4.2.1 Bedienebenen
Das Produkt hat zwei Bedienebenen.
Die Bedienebene für den Betreiber zeigt die wichtigsten In-
formationen an und bietet Einstellmöglichkeiten, die keine
speziellen Vorkenntnisse erfordern.
Die Bedienebene für den Fachhandwerker darf nur mit Fach-
kenntnissen bedient werden und ist deshalb mit einem Code
geschützt. Hier kann der Fachhandwerker die anlagenspezi-
fischen Parameter einstellen.
