CAB EOS2 Bedienungsanleitung Seite 7

2 Installation

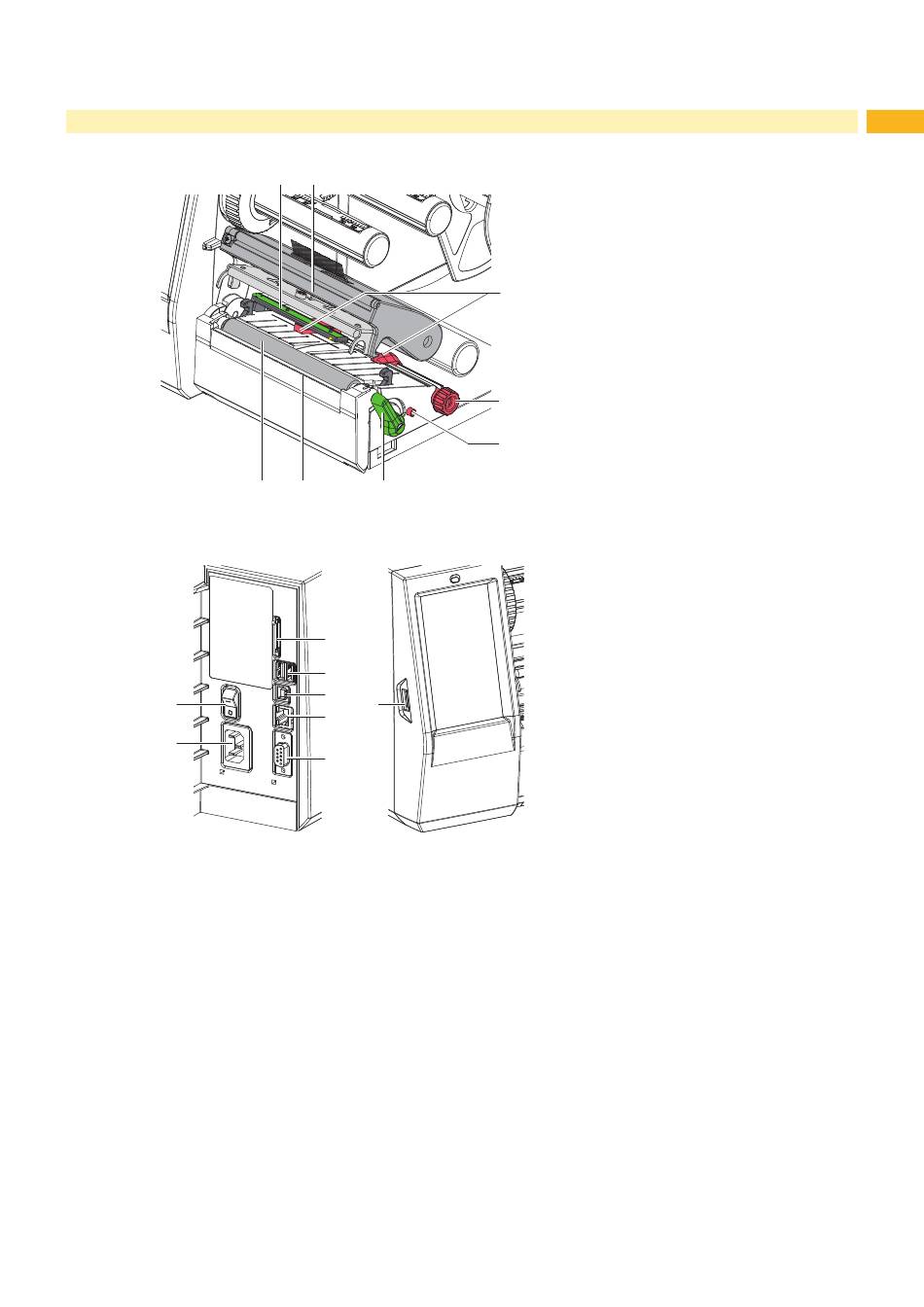

Bild 2 Druckbaugruppe
17
18
Bild 3 Anschlüsse
9 10
16 15 14
19
20
21
24
22
23
9 Etikettenlichtschranke
10 Kopfhalter mit Druckkopf
11
11 Randsteller
12 Drehknopf zur Einstellung der Randsteller
13 Drehknopf zur Einstellung der
Etikettenlichtschranke
14 Hebel zur Druckkopfverriegelung
15 Abreißkante
16 Druckwalze
12
13
17 Netzschalter
18 Netzanschluss
19 Einschub für SD-Karte
20 2 USB-Master-Schnittstellen für Tastatur,
Scanner, USB-Speicher, WLAN-Stick,
Bluetooth-Adapter oder Serviceschlüssel
21 USB-Full Speed Slave-Schnittstelle
22 Ethernet 10/100 Base-T
23 RS-232-Schnittstelle
24 USB-Master-Schnittstelle für Tastatur,
Scanner, USB-Speicher, WLAN-Stick,
Bluetooth-Adapter oder Serviceschlüssel
7
