4

Material einlegen

12
4.1

Rollenmaterial einlegen

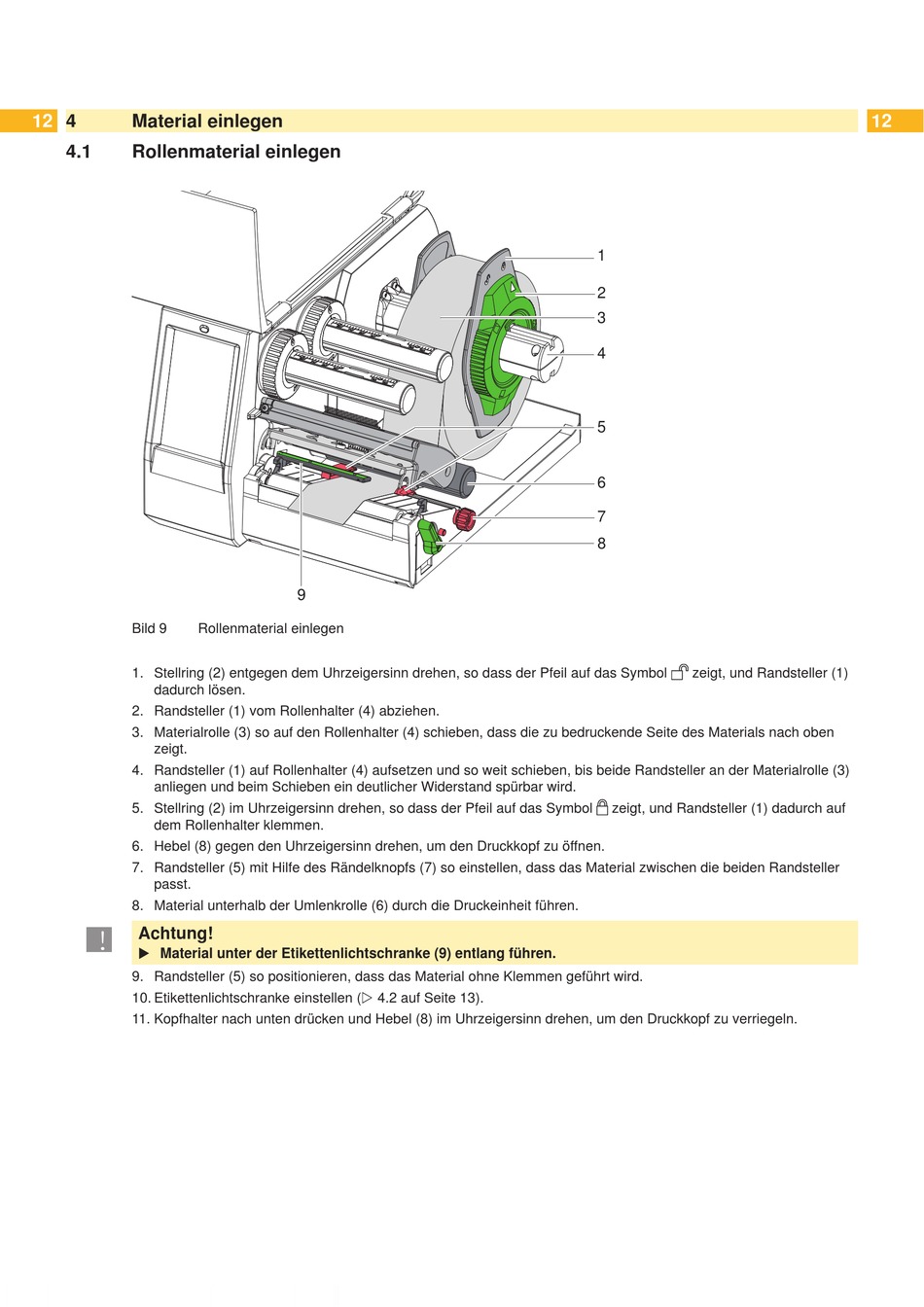

Bild 9 Rollenmaterial einlegen
1. Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dadurch lösen.
2. Randsteller (1) vom Rollenhalter (4) abziehen.
3. Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach oben
zeigt.
4. Randsteller (1) auf Rollenhalter (4) aufsetzen und so weit schieben, bis beide Randsteller an der Materialrolle (3)
anliegen und beim Schieben ein deutlicher Widerstand spürbar wird.
5. Stellring (2) im Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dem Rollenhalter klemmen.
6. Hebel (8) gegen den Uhrzeigersinn drehen, um den Druckkopf zu öffnen.
7. Randsteller (5) mit Hilfe des Rändelknopfs (7) so einstellen, dass das Material zwischen die beiden Randsteller
passt.
8. Material unterhalb der Umlenkrolle (6) durch die Druckeinheit führen.
!
Achtung!
 Material unter der Etikettenlichtschranke (9) entlang führen.
9. Randsteller (5) so positionieren, dass das Material ohne Klemmen geführt wird.
10. Etikettenlichtschranke einstellen ( 4.2 auf Seite 13).
11. Kopfhalter nach unten drücken und Hebel (8) im Uhrzeigersinn drehen, um den Druckkopf zu verriegeln.
9
1
2
3
4
5
6
7
8
zeigt, und Randsteller (1)
zeigt, und Randsteller (1) dadurch auf
