4 Material einlegen
14
4.3

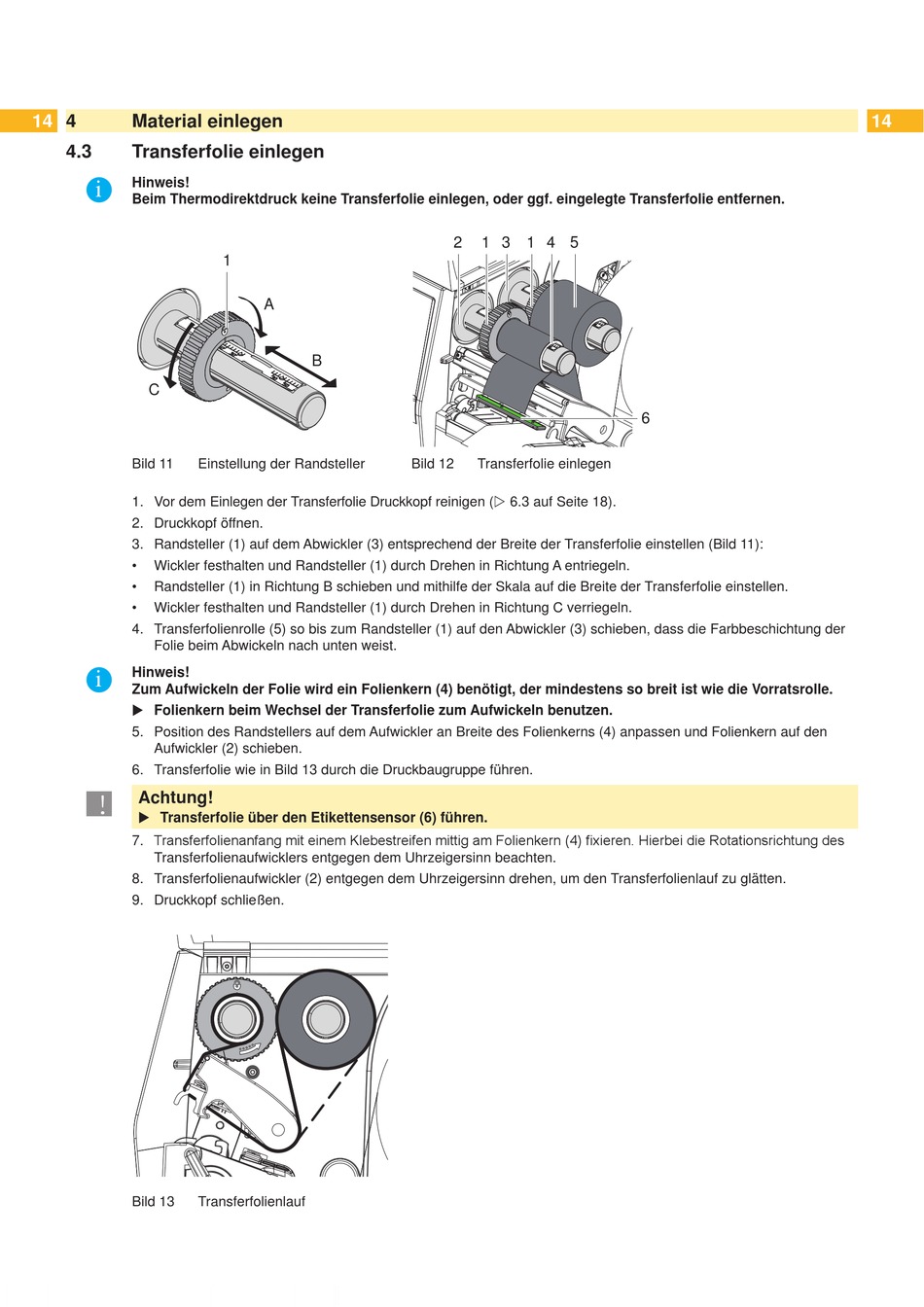

Transferfolie einlegen

i
Hinweis!
Beim Thermodirektdruck keine Transferfolie einlegen, oder ggf. eingelegte Transferfolie entfernen.
C
Bild 11 Einstellung der Randsteller
1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 6.3 auf Seite 18).
2. Druckkopf öffnen.
3. Randsteller (1) auf dem Abwickler (3) entsprechend der Breite der Transferfolie einstellen (Bild 11):
• Wickler festhalten und Randsteller (1) durch Drehen in Richtung A entriegeln.
• Randsteller (1) in Richtung B schieben und mithilfe der Skala auf die Breite der Transferfolie einstellen.
• Wickler festhalten und Randsteller (1) durch Drehen in Richtung C verriegeln.
4. Transferfolienrolle (5) so bis zum Randsteller (1) auf den Abwickler (3) schieben, dass die Farbbeschichtung der
Folie beim Abwickeln nach unten weist.
i
Hinweis!
Zum Aufwickeln der Folie wird ein Folienkern (4) benötigt, der mindestens so breit ist wie die Vorratsrolle.
 Folienkern beim Wechsel der Transferfolie zum Aufwickeln benutzen.
5. Position des Randstellers auf dem Aufwickler an Breite des Folienkerns (4) anpassen und Folienkern auf den
Aufwickler (2) schieben.
6. Transferfolie wie in Bild 13 durch die Druckbaugruppe führen.
!
Achtung!
 Transferfolie über den Etikettensensor (6) führen.
7. Transferfolienanfang mit einem Klebestreifen mittig am Folienkern (4) fixieren. Hierbei die Rotationsrichtung des
Transferfolienaufwicklers entgegen dem Uhrzeigersinn beachten.
8. Transferfolienaufwickler (2) entgegen dem Uhrzeigersinn drehen, um den Transferfolienlauf zu glätten.
9. Druckkopf schließen.
Bild 13 Transferfolienlauf
1
A
B
2 1 3 1 4 5
Bild 12 Transferfolie einlegen
6
