Einstellung Ändern - Konfiguration; Garantie - Testo 535 Bedienungsanleitung

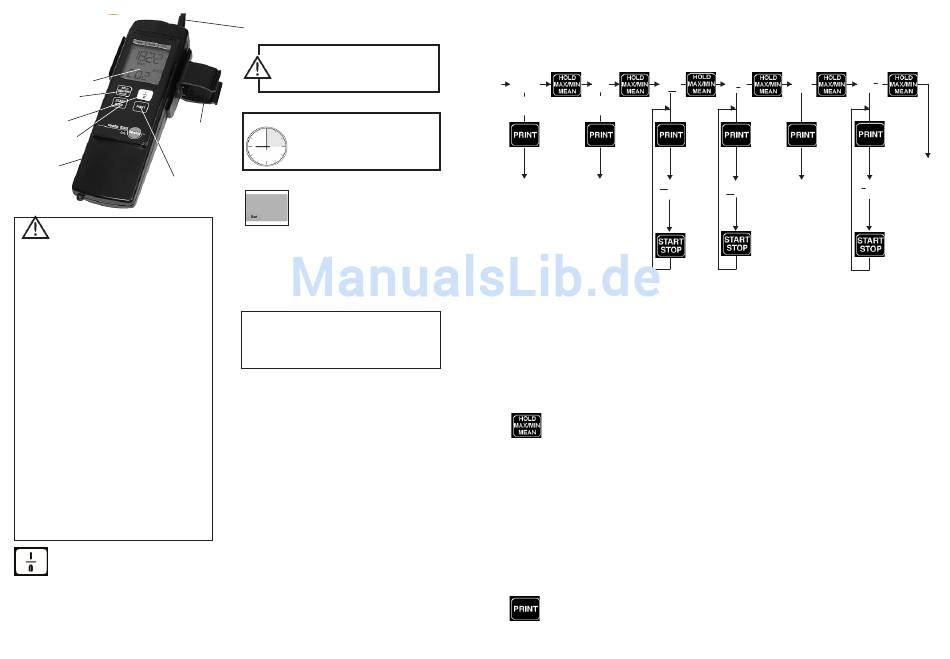

2-zeiliges Display
Hold/Max/Min
MEAN - Taste
EIN/AUS
Taste Fühlerhalterung
in Verbindung
START/STOP
mit Zubehör-Set
aufschraub-
0554.0550
bares
Batteriefach
PRINT-Taste
Meßgeräte konform zu
EN 50 081-1 + EN 50 082-1
Unbedingt vor
Inbetriebnahme lesen!
- Niemals an spannungsführenden Teilen mes-
sen!
- Meßbereiche der Meßwertaufnehmer beach-
ten! Überhitzung zerstört Fühler.
- Zulässige Lager- und Transporttemperatur
sowie die zul. Betriebstemperatur beachten
(z. B. Meßgerät vor direkter Sonnenein-
strahlung schützen).
- Unsachgemäße Behandlung oder Gewaltan-
wendung beenden den Garantieanspruch!
- Bei Veränderung der Umgebungstemperatur
(Wechsel des Meßortes, z.B. Innen-/Außen-
messung) benötigt das Meßgerät eine An-
gleichphase von einigen Minuten.
- Der CO2-Fühler enthält empfindliche, optische
Bauelemente. Bitte behandeln Sie den Fühler
wie Ihre Foto-Kamera. Starke Erschütterungen
verändern die Werkskalibrierung. Prüfen der
Messwerte an Frischluft: 350...450 ppm.
Sicherheitshalber Gerät zum Abgleich an eine
Testo Service-Stelle schicken.
- Der CO2-Fühler ist fest mit dem Messgerät ver-
bunden. Austausch des Fühlers nur bei Testo-
Servicestellen möglich.
- Häufiges Betauen des Fühlers vermeiden, an-
sonsten Beeinträchtigung der Langzeitstabilität.
- Im Frequenzband 40...1.000 MHz ist bei star-
ken HF-Einstrahlungen mit Abweichung von
der Solllkennlinie zu rechnen!
Inbetriebnahme
Gerät einschalten. Nach dem Ein-
schalten erfolgt ein kurzer Anzeigen-
und Funktionstest sowie eine
Aufheizphase des Sensors von ca. 30 sec.
Anschließend ist das Meßgerät einsatzbereit.
Die CO -Konzentration im Sensor benötigt ca.
2
60 sec. um sich der Umgebung anzugleichen.
Leichtes Schwenken des Fühlers verkürzt
diese Angleichzeit. Bei betautem Fühler kann
es zu erhöhten Messwerten kommen.
Netzanschluss (Netzteil Art.-Nr. 0554.0088)
Empfohlen für Langzeitmessung.
Fühler so weit wie möglich vom
Körper entfernt halten. So werden
Einflüsse durch den CO -Gehalt der
2
Atemluft vermieden.
Auto-Off-Funktion
Bei aktivierter Auto-Off-Funktion
schaltet sich das Gerät automa-
tisch nach 10 Minuten „ruhen" ab
(außer bei HOLD und zeitliche
.
Mittelwertbildung)
Batteriewechsel
Erscheint im Display "Bat" beträgt
die Standzeit noch ca. 1 Std., bei
einer üblichen Standzeit von 4
Std. bezogen auf eine Batterie Typ
Alkali-Mangan. Bei unzureichen-
der Batteriespannung schaltet das Gerät auto-
matisch ab. Gerät auf der Rückseite auf-
schrauben, verbrauchte Batterie herausneh-
,
men und neue Batterie Typ 9V (IEC 6 F 22)
einsetzen (Polung beachten).
Benutzereinstellungen bleiben beim
Batteriewechsel erhalten, wenn das Gerät
nicht länger als 3 Minuten ohne Spannung ist.
Entsorgungshinweis:
Bitte nur entladene Batterien in die Sammel-
box werfen. Um möglichen Kurzschlüssen vor-
zubeugen, die Batterien einzeln in Plastik-
beutel geben!
Technische Daten - testo 535
Sensor: 2-Kanal-Infrarot-Absorp-
tions-Prinzip
Meßbereich: 0...9.999 ppm CO
(0...0.999 Vol.% CO
Genauigkeit: 0...5000 ppm:
(bei 23 °C * ± (50 ppm +2 % v. Mw.)
5000...9.999 ppm:
±(100 ppm +3 % v. Mw.)
Auflösung: 1 ppm bzw. 0,001 Vol.%
Umgebungs-
temperatur: 0...+50°C
Lagertemperatur: -20...+50 °C
Batteriestandzeit: >4h (9 V-Block Al-Mn)
Umschaltung: ppm / Vol. %
Anzeige: LCD (11 mm
Ziffernhöhe)
Gehäuse: ABS
Abmessungen: 190 x 57 x 42 mm
Gewicht: ca. 300 g
Umgebungsfeuchte: 0...99 %rF (nicht betaubar)

Garantie

Meßgerät testo 535 ......................24 Monate
Fühler.............................................12 Monate
2 * Temperaturkoeffizient: ±0,4 % v. Mw./°C
Einstellung ändern - Konfiguration
„START/STOP" -Taste während des Einschaltens gedrückt halten.
Folgende Einstellungen können geändert werden:
Auto ON
Auto-OFF-
Funktion
aktiv
Auto OFF
Auto-OFF-
Funktion
nicht aktiv
Druckkorrektur
Bitte beachten, daß der CO
Die Kompensation dieses Effekts erfolgt im Gerät. Hierzu den korrekten Luftdruck eingeben (siehe
Einstellung ändern - Konfiguration). Der Luftdruck ist abhängig von der Höhe des Meßorts über NN
(siehe Tabelle "Barometrische Höhenformel" auf der nächsten Seite) und den Wetterverhältnissen.
Beispiel:
Sie befinden Sich auf einer Höhe von 800 m über Normal Null (Meeresspiegel). Dort haben Sie
einen mittleren Jahresluftdruck von 920 hPa.
Laut Barometeranzeige (1003 hPa) und Höhenkorrektur des Barometers (auf 1013 hPa) muß der
mittlere Jahresluftdruck um 10 vermindert werden. (910 hPa Luftdruck).
Memory-Funktion für aktuelle-, Maximal- und Minimalwerte
2
)
2
Durch wiederholtes Drücken dieser Taste wechseln folgende Anzeigen:
1. Drücken: HOLD - Festgehaltene Meßwerte im Display
2. Drücken: MAX - Anzeige der gespeicherten Max.-Werte
3. Drücken: MIN - Anzeige der gespeicherten Min.-Werte
4. Drücken: MEAN - Punktuelle Mittelwertbildung
5. Drücken: MEAN - Zeitliche Mittelwertbildung
6. Drücken: MEAN - Zurück zum Meßbetrieb
Wichtiger Hinweis:
Die Min/Max-Werte werden im Zeitraum seit dem Einschalten erfaßt. Durch Aus-/ Einschalten des
Gerätes werden die Werte zurück gesetzt (Reset).
Ausdruck
Mit der PRINT-Taste kann ein Ausdruck des Meßwerts plus Datum und Uhrzeit erstellt wer-
den. Beim Ausdruck einer punktuellen oder zeitlichen Mittelwertbildung erhalten Sie Max-,
Min- und Mittelwert auf dem Ausdruck. Wird ein Meßwert mit der HOLD-Taste zu einem
bestimmten Zeitpunkt im Display festgehalten, wird der Meßwert, Uhrzeit und Datum zum
Zeitpunkt des Festhaltens im Ausdruck dargestellt.
Uhrzeit
Datum
01:01
BAT 00:00
1998
Batterie
im
Gerät
nächste nächste
Stelle
Stelle
01:01
ACCU
00:00
1998
Akku
im
Gerät
Wert ein-
Wert ein-
stellen
stellen
-Meßwert vom absoluten Luftdruck abhängig ist.
2
3
Luftdruck
1013
ppm
hPa
nächste
Stelle
Meß-
betrieb
1013
Vol%
hPa
Wert ein-
stellen
