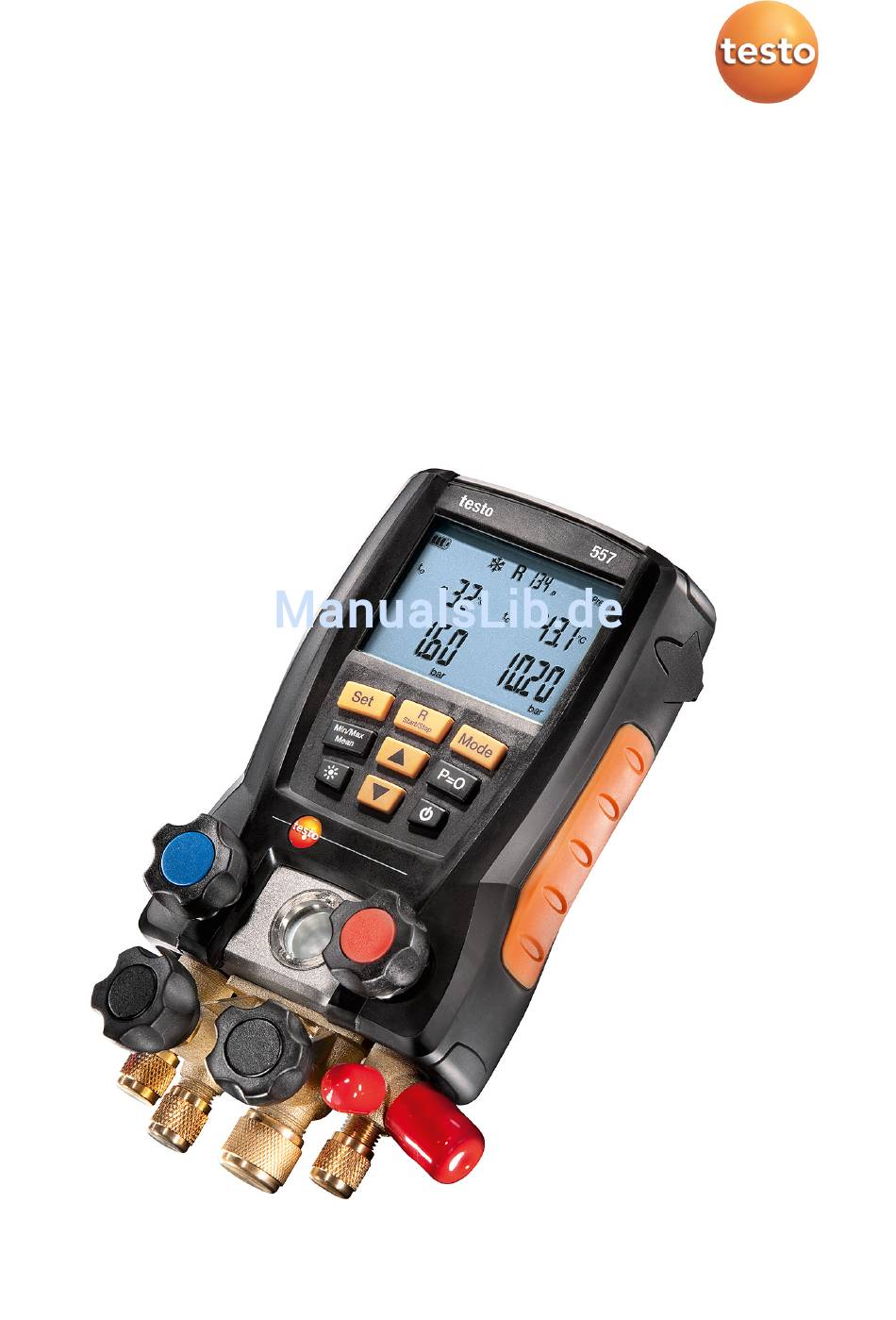

- Seite 1 557 · Digitale Monteurhilfe Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................6 Leistungsbeschreibung ................7 3.1. Verwendung ..................7 3.2. Technische Daten ................7 Produktbeschreibung ................10 4.1. -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Sicherheit Gewährleisten
Kältemittelschläuche nach jedem Herunterfallen des Messgeräts oder jeder vergleichbaren mechanischen Belastung durch neue unbeschädigte Kältemittelschläuche aus. Senden Sie das Messgerät zu ihrer eigenen Sicherheit an den Testo- Kundendienst für eine technische Überprüfung. > Durch elektrostatische Aufladung kann das Gerät zerstört werden. -
Seite 6: Umwelt Schützen
> Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. > Kältemittelgase können der Umwelt schaden. Beachten Sie die gültigen Umweltschutzbestimmungen. -
Seite 7: Leistungsbeschreibung

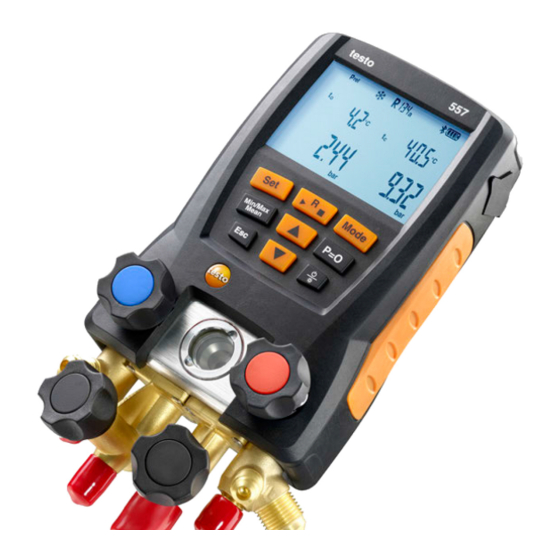

3 Leistungsbeschreibung Leistungsbeschreibung 3.1. Verwendung Das testo 557 ist eine digitale Monteurhilfe für Wartungs- und Servicearbeiten an Kälteanlagen und Wärmepumpen. Es darf nur von qualifiziertem Fachpersonal eingesetzt werden. Durch seine Funktionen ersetzt das testo 557 mechanische Monteurhilfen, Thermometer und Druck-/Temperatur-Tabellen. - Seite 8 R434A, R437A, R438A, R502, R503, R507, R600, R600a, R718, R744 (nur im zulässigen Messbereich bis 50 bar), R1234yf (Display: T8) Messbare Medien: Alle Medien, die im testo Messbare Medien 557 hinterlegt sind. Nicht messbar: Ammoniak (R717) und sonstige ammoniak- haltige Kältemittel Umgebungsbedin- Einsatztemperatur: -20…50 °C / -4…122 °F...
- Seite 9 Stromquelle: Akkus / Batterien 4 x 1,5 V, Typ AA / Mignon / LR6 Batterie-Standzeit: ca. 150 h (Display- beleuchtung aus) Display Typ: Beleuchtetes LCD Ansprechzeit: 0,5 s Richtlinien, Normen EG-Richtlinie: 2004/108/EG und Prüfungen Garantie Dauer: 2 Jahre Garantiebedingungen: siehe Internetseite www.testo.com/warranty...
-
Seite 10: Produktbeschreibung
4 Produktbeschreibung Produktbeschreibung 4.1. Übersicht Anzeige- und Bedienelemente 1 Fühlerbuchse Mini-DIN für NTC-Temperaturfühler, mit Buchsenabdeckung 2 Aufhänge-Vorrichtung klappbar (Rückseite). 3 Display. Gerätestatus-Symbole: Symbol Bedeutung Batterie-Kapazität: >75% / >50% / >25% / <10% Messmodus auswählen, siehe Messmodus wählen Seite 16 4 Batteriefach. Das Laden von Akkus im Gerät ist nicht möglich! - Seite 11 4 Produktbeschreibung 5 Bedientasten: Taste Funktion [Set] Einheiten einstellen [R, Start/Stop] Kältemittel auswählen / Start-Stop Dichte- prüfung [Mode] Messmodus-Umschaltung [Min/Max/Mean] Min-, Max-, Mittelwerte anzeigen [▲] Auf-Taste: Displayansicht wechseln. [p=0] Drucknullung Licht-Taste: Displaybeleuchtung ein-/aus- schalten. [▼] Ab-Taste: Displayansicht wechseln. Gerät ein- / ausschalten 6 Schauglas für Kältemittel-Fluss.
-
Seite 12: Erste Schritte
5 Erste Schritte Erste Schritte Batterien / Akkus einlegen 1. Die Aufhängevorrichtung ausklappen und das Batteriefach öffnen (Clip-Verschluss). 2. Batterien (im Lieferumfang) oder Akkus (4 x 1,5V, Typ AA / Mignon / LR6) in das Batteriefach einlegen. Polung beachten! 3. Batteriefach schließen. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. - Seite 13 5 Erste Schritte Darstellung Erklärung Micron, inHg, Pa, Druckeinheit Vakuum einstellen. hPa, Torr, inH2O, mbar Pabs, Prel bzw. Je nach gewählter Druckeinheit: psia, psig Zwischen absoluter und relativer Druckanzeige im Vakuum wechseln. Messmodus auswählen, siehe Messmodus wählen Seite 16 − Einstellungen werden nach der letzten Auswahl übernommen. Ventilsteller bedienen Die digitale Monteurhilfe verhält sich bezüglich des Kältemittel- Weges wie eine konventionelle Vier-Wege-Monteurhilfe: Durch...
-
Seite 14: Produkt Verwenden
Zur Reduzierung der Messfehler im Hauptanwendungsfeld ist im Messgerät ein Oberflächenkompensationsfaktor eingestellt. Dieser reduziert Messfehler bei der Verwendung von Oberflächen- temperaturfühlern. Werden mit dem Messgerät testo 557 Einstech- bzw. Luft- temperaturfühler (Zubehör) verwendet, muss dieser Faktor deaktiviert werden: > Die Tasten MODE gleichzeitig gedrückt halten und dabei... - Seite 15 Innern des Messgeräts auftreten können, die äußerlich nicht erkennbar sind! > Senden Sie das Messgerät zu ihrer eigenen Sicherheit an den Testo-Kundendienst für eine technische Überprüfung. > Tauschen Sie daher die Kältemittelschläuche nach jedem Herunterfallen des Messgeräts oder jeder vergleichbaren mechanischen Belastung durch neue unbeschädigte...
-
Seite 16: Messmodus Wählen
Monteurhilfe Normale Funktions- weise Wärmepumpe der digitalen Monteurhilfe Automatikmodus Ist der Automatikmodus aktiviert, schaltet die digitale Monteurhilfe testo 557 automatisch die Anzeige des Hoch- und Niederdrucks um. Diese automatische Umschaltung geschieht, wenn der Druck auf der Niederdruckseite 1 bar höher ist als der Druck auf der Hochdruckseite. -
Seite 17: Messung Durchführen
6 Produkt verwenden 6.2. Messung durchführen WARNUNG Verletzungsgefahr durch unter hohem Druck stehende, heiße, kalte oder giftige Kältemittel ! > Schutzbrille und Schutzhandschuhe tragen. > Vor dem Beaufschlagen des Messgeräts mit Druck: Messgerät immer an der Aufhängevorrichtung befestigen, um ein Herunterfallen zu verhindern (Bruchgefahr). - Seite 18 6 Produkt verwenden Tastenfunktionen > [▲] oder [▼]: Messwert-Anzeige wechseln. Mögliche Anzeigekombinationen: Verdampfungsdruck Kondensationsdruck Kältemittel-Verdampfungs- Kältemittel-Kondensations- temperatur to/Ev temperatur tc/Co oder (nur mit gestecktem Temperaturfühler) Verdampfungsdruck Kondensationsdruck Gemessene Temperatur Gemessene Temperatur t oder (nur mit gestecktem Temperaturfühler) Verdampfungsdruck Kondensationsdruck Überhitzung ∆t Unterkühlung ∆t Bei zwei gesteckten NTC-Fühlern wird zusätzlich ∆t angezeigt.
- Seite 19 6 Produkt verwenden 3. Dichteprüfung beenden: [R, Start/Stop] drücken. Ergebnis wird angezeigt. 4. Meldung bestätigen: [Mode] drücken. Automatischer Sprung in die Ansicht Evakuieren / Vakuumanzeige. Evakuieren / Vakuumanzeige Die Messung erfolgt auf der Niederdruckseite. [Mode] drücken. VAC wird angezeigt. [Mode] drücken.
-
Seite 20: Produkt Instand Halten
Ölrückstände entfernen > Ölrückstände im Ventilblock mit Druckluft vorsichtig ausblasen. Messgenauigkeit sicherstellen Bei Bedarf hilft Ihnen der Testo-Kundendienst gerne weiter. > Gerät regelmäßig auf Dichtigkeit prüfen. Zulässigen Druckbereich einhalten! > Gerät regelmäßig kalibrieren (Empfehlung: jährlich). Batterien / Akkus wechseln ✓... - Seite 21 (4 x 1,5V, Typ AA, Mignon, LR6) in das Batteriefach einlegen. Polung beachten! 3. Deckel des Batteriefachs aufsetzen und schließen (Clip muss einrasten). 4. Gerät einschalten. Ventil oder Ventilsteller-Griff wechseln WARNUNG Der kundenseitige Wechsel von Ventilstellern und Ventilen ist nicht zulässig. > Senden Sie das Messgerät an den Testo-Kundendienst.
-
Seite 22: Tipps Und Hilfe
8 Tipps und Hilfe Tipps und Hilfe 8.1. Fragen und Antworten Frage Mögliche Ursachen / Lösung Batterien sind fast leer. blinkt > Batterien wechseln. Das Gerät schaltet sich Restkapazität der Batterien ist zu selbständig aus. gering. > Batterien wechseln. uuuu leuchtet anstatt der Zulässiger Messbereich wurde Messgrößenanzeige... -
Seite 23: Fehlermeldungen
Eeprom defekt > Bitte kontaktieren Sie Ihren Händler oder Testo-Kundendienst Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses Dokuments oder im Internet unter www.testo.com/service-contact. 8.4. Zubehör und Ersatzteile Beschreibung Artikel-Nr. - Seite 24 0970 5570 de 03 V01.00...
