- Seite 1 · Smart Probes Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt ......................3 Sicherheit und Umwelt ................5 2.1. Zu diesem Dokument ..............5 2.2. Sicherheit gewährleisten ..............6 2.2.1. Sicherheit bei testo 510i..................6 2.2.2. Sicherheit bei testo 549i..................6 2.2.3. Sicherheit bei testo 805i..................6 2.3. Umwelt schützen ................7 Leistungsbeschreibung ................ - Seite 4 Zubehör und Ersatzteile ..............17 Technische Daten ................. 18 9.1. Bluetooth Modul ................18 9.2. Allgemeine technische Daten ............18 9.2.1. Testo 905i ......................18 9.2.2. Testo 410i ......................19 9.2.3. Testo 405i ......................19 9.2.4. Testo 549i ......................20 9.2.5.
-
Seite 5: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 6: Sicherheit Gewährleisten
> Auch von den zu messenden Anlagen bzw. dem Messumfeld können Gefahren ausgehen: Beachten Sie bei der Durchführung von Messungen die vor Ort gültigen Sicher- heitsbestimmungen. 2.2.1. Sicherheit bei testo 510i • Magnetisches Feld • Kann gesundheitsgefährdend für Träger von Herzschrittmachern sein. -
Seite 7: Umwelt Schützen

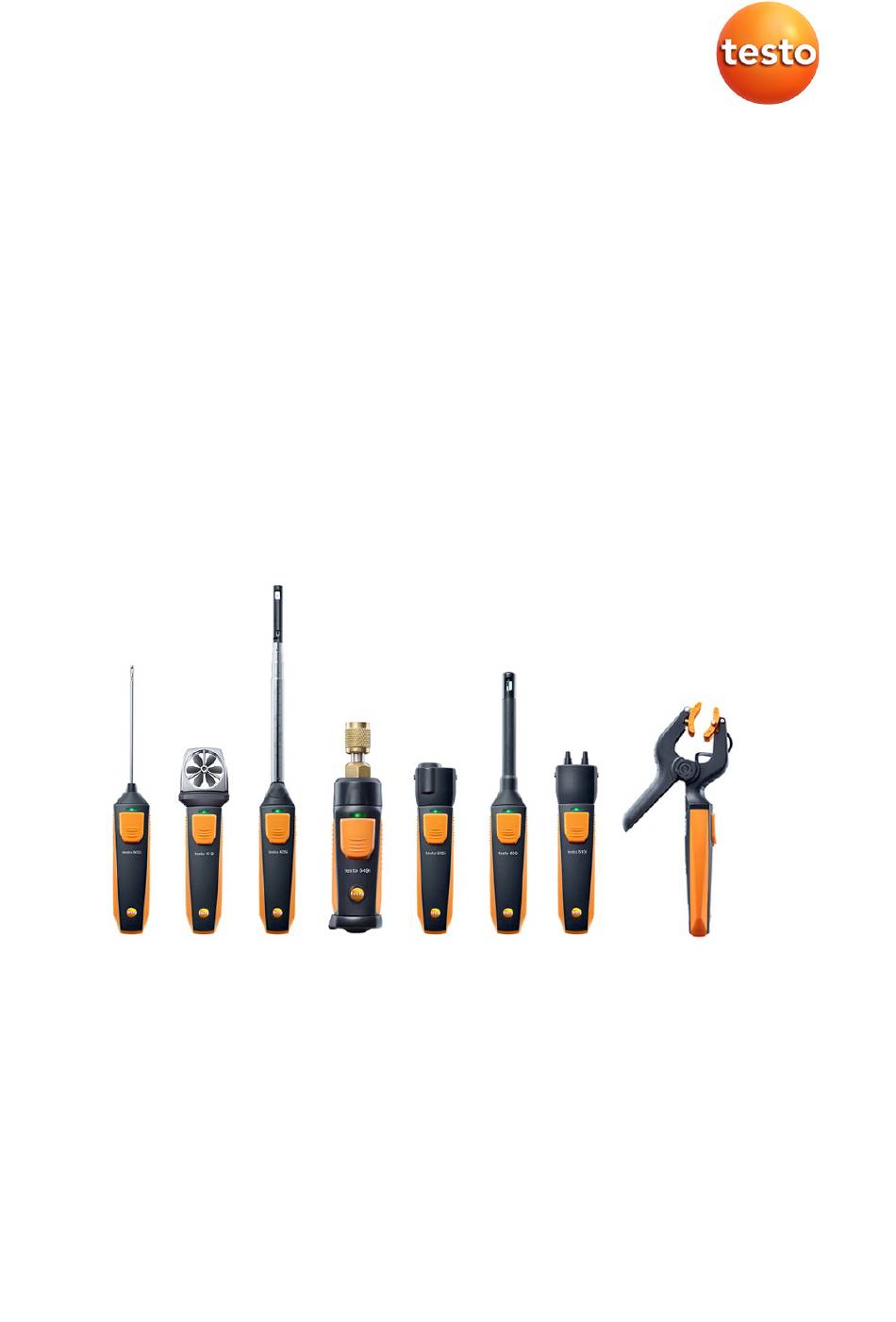

(lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Leistungsbeschreibung Testo Smart Probes sind verschiedene Handmessgeräte für verschiedene Anwendungen die über eine App mit Ihrem mobilen Endgerät kommunizieren. Die Messung erfolgt über die jeweilige Smart Probe, die Bedienung erfolgt über Ihr mobiles Endgerät. Mit den verschiedenen Smart Probes können Sie Temperatur,... -
Seite 8: Produktbeschreibung
2 LED 3 Taste 4 Batteriefach (rückseitig) 5 Strömungsrichtung testo 405i / testo 410i (ohne Abbildung) (Ein Pfeil auf der Oberseite des Gehäuses zeigt die Strömungsrichtung an, in die das Messgerät abgeglichen wurde und die besten Messergebnisse erzielt. Bitte beachten Sie die Strömungsrichtung bei der Nutzung.) -
Seite 9: Erste Schritte
-Verbindung herstellen ® Um eine Verbindung via Bluetooth herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Smart Probes bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store. -
Seite 10: Messwert Übertragen
5 Erste Schritte Die LED blinkt gelb bis die Blutooth Verbindung hergestelt ist, danach blinkt die LED grün. Die Verbindung zwischen Smart Probe und Ihrem mobilen Endgerät ist hergestellt. 5.3. Messwert übertragen ✓ Die Smart Probe ist eingeschaltet und per Bluetooth mit Ihrem mobilen Endgerät verbunden. -
Seite 11: App Bedienung
6 App Bedienung App Bedienung 6.1. Übersicht Bedienelemente Auswahl der Applikationen. Anzeige der verbundenen Smart Probes. 3 Wechsel zwischen den Ansichten (Liste, Grafik, Tabelle) Einstellungen der Messung. (Je nach angeschlossener Smart Probe und gewählter Applikation passt sich das Menü Startet die grafische und tabellarische Messwert aufzeichnung neu. -
Seite 12: Tutorial Anzeigen
Seite anzeigen lassen. Tutorial 2. Tippen Sie X um das zu schließen. 6.2.3. Hilfe anzeigen Damit die testo website angezeigt werden kann benötigen Sie eine Internet-Verbindung. 1. Tippen Sie -> Hilfe Die Seite Fehler! Linkreferenz ungültig. wird angezeigt. -
Seite 13: Favoriten Festlegen
6 App Bedienung Die Auswahl verschwindet und Ihre gewählte Applikation wird angezeigt. 6.3.2. Favoriten festlegen 1. Drücken Sie Eine Auswahl der Applikationen wird angezeigt. 2. Drücken Sie bei der Applikation die Sie gerne als Favorit festlegen möchten. Der Stern wird orange dargestellt , die gewählte Applikation wird unter Show Favorites... -
Seite 14: Ansicht Einstellen
6 App Bedienung • Grafik-Ansicht Es kann der grafische Verlauf von bis zu vier verschiedenen Messwerten angezeigt werden. Durch tippen auf einen Messwert oberhalb des Diagramms können Sie die anzuzeigenden Messwerte auswählen. • Tabellen-Ansicht In der Ansicht Tabelle werden alle Messwerte nach Datum und Uhrzeit fortlaufend angezeigt. -
Seite 15: Pdf Export
6 App Bedienung 3. Drücken Sie Eine Auswahl über die Versand-/Export-Möglichkeiten erscheint. 4. Wählen Sie Ihre gewünschte Versand-/Export-Möglichkeiten aus. 6.8.2. PDF Export 1. Drücken Sie Eine Auswahl der Export-Möglichkeiten erscheint. 2. Drücken Sie Export PDF. Ein PDF wird erstellt und auf Ihrem mobilen Endgerät gespeichert (nur Android) oder per Mail versendet (iOS und Android). -
Seite 16: Produkt Instandhalten
> Gerät regelmäßig kalibrieren (Empfehlung: jährlich). 7.2. Smart Probes App Die testo Smart Probes App wird durch Updates via Play Store für Android Geräte und App Store für iOS Geräte immer aktuell gehalten. Bitte aktualisieren Sie die App sobald ein neues Update verfügbar ist. -
Seite 17: Tipps Und Hilfe
805i, Abmessung 250 x 180 x 70 mm testo Smart Case (Klima) für die Aufbewahrung und den 0516 0250 Transport von testo 405i, testo 410i, testo 510i, testo 605i testo 805i und testo 905i, Abmessung 270 x 190 x 60 mm... -
Seite 18: Technische Daten

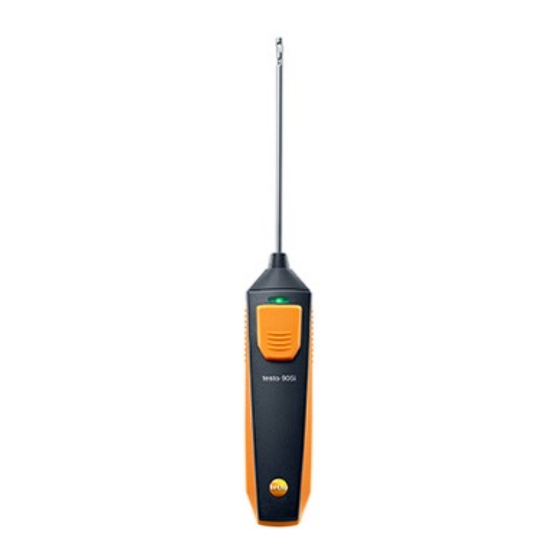

Vertrieb, Export, Import etc., insbesondere in Länder ohne Funk-Zulassung, in seiner Verantwortung liegt. 9.2. Allgemeine technische Daten Alle Genauigkeitsangaben gelten bei Nenntemperatur 22°C. 9.2.1. Testo 905i Eigenschaft Werte Messbereich -50 to 150°C / -58 to 302 °F Genauigkeit ±... -
Seite 19: Testo 410I
9 Technische Daten 9.2.2. Testo 410i Eigenschaft Werte Messbereich 0,4 ... 30 m/s / 80 ... 5.900 fpm -20 ... 60 °C / -4 ... 140 °F Genauigkeit ± 1 Digit ±(0.2 m/s + 2% v. Mw.) (0,4 ... 20 m/s) '±(40 fpm + 2% v. -
Seite 20: Testo 549I
200 mm x 30 mm x 41 mm Ausziehbares Teleskop 400 mm Durchmesser Fühlerrohr 12 mm Durchmesser Fühlerspitze 9 mm Richtlinien, Normen EU-Richtlinie: 2014/30/EU und Prüfungen 9.2.4. Testo 549i Eigenschaft Werte Messbereich 0 … 60 bar (rel) / 0 … 870 psi (rel) Überdruck 65 bar Genauigkeit ±... -
Seite 21: Testo 805I
9 Technische Daten 9.2.5. Testo 805i Eigenschaft Werte Messbereich -30 °C ... 250 °C / -22 ... 482 °F Genauigkeit ± 1 Digit ±1.5 °C order ±1.5 % v. Mw. (0 bis 250°C) ±2.0 °C (-20.0 ... -0.1 °C ) ±2.5 °C (-30.0 ... -
Seite 22: Testo 510I
Abmessung 218 mm x 30 mm x 27 mm Länge Fühlerrohr 90 mm Richtlinien, Normen EG-Richtlinie: 2014/30/EU und Prüfungen 9.2.7. Testo 510i Eigenschaft Werte Messbereich -150 … 150 hPa / 60 in wc Genauigkeit ± 1 Digit ±0.05 hPa (0 … 1.00 hPa) / ±0.02 in wc (0 …... -
Seite 23: Testo 115I
Batterie-Standzeit 150 h Abmessung 148 x 36 x 23 mm Richtlinien, Normen EU-Richtlinie: 2014/30/EU und Prüfungen 9.2.8. Testo 115i Eigenschaft Werte Messbereich '-40 ... 150 °C / -58 ... 302 °F Genauigkeit ± 1 Digit ± 1.3 °C (-20…85 °C) ±... -
Seite 24: Zulassungen
10 Zulassungen Zulassungen testo 115i, testo 405i, testo 410i, testo 510i, testo 549i, testo 605i, testo 805i, testo Product 905i 0560 1115, 0560 1405, 0560 1410, 0560 1510, 0560 1549, 0560 1605, 0560 1805, Mat.-No. 0560 1905 Country Comments E 1561... - Seite 25 CMIIT ID: 2015DP6561 testo 805i CMIIT ID: 2015DP6562 testo 905i CMIIT ID: 2015DP6563 The EU Declaration of Conformity can be found on the testo homepage www.testo.com under the product specific downloads. Europa + EU countries: EFTA Belgium (BE), Bulgaria (BG), Denmark (DK), Germany (DE), Estonia (EE), Finland (FI),...
- Seite 26 510i Certification No. MSIP-CRM-Toi-510i testo 549i Certification No. MSIP-CRM-Toi-549i testo 605i Certification No. MSIP-CRM-Toi-605i testo 805i Certification No. MSIP-CRM-Toi-805i testo 905i Certification No. MSIP-CRM-Toi-905i see KCC Warning Taiwan testo 115i NCC: CCAB16LP177FT0 testo 405i NCC: CCAB16LP177AT3 testo 410i NCC: CCAB16LP1770T1...
- Seite 27 10 Zulassungen testo 510i FCC ID: 2ACVD-1510 testo 549i FCC ID: 2ACVD-1549 testo 605i FCC ID: 2ACVD-1605 testo 805i FCC ID: 2ACVD-1805 testo 905i FCC ID: 2ACVD-1905 see FCC Warnings Russia Authorized Philippines Authorized South testo 115i TA-2016/1207 Africa testo 405i...
- Seite 28 10 Zulassungen (2) cet appareil doit supporter toute interférence, y compris des interférences qui provoquerait des opérations indésirables. FCC Warnings Information from the FCC (Federal Communications Commission) For your own safety Shielded cables should be used for a composite interface. This is to ensure continued protection against radio frequency interference.
- Seite 30 Testo SE & Co. KGaA Testo-Straße 1, 79853 Lenzkirch Telefon: +49 7653 681-0 Fax: +49 7653 681-100 E-Mail: info@testo.de Internet: www.testo.com 0970 4900 de 03...
