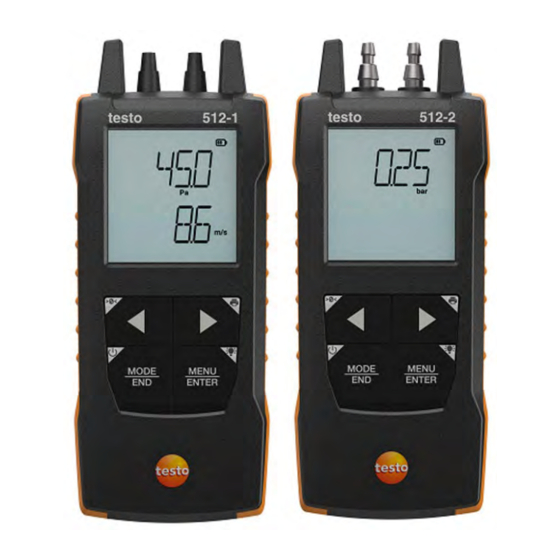

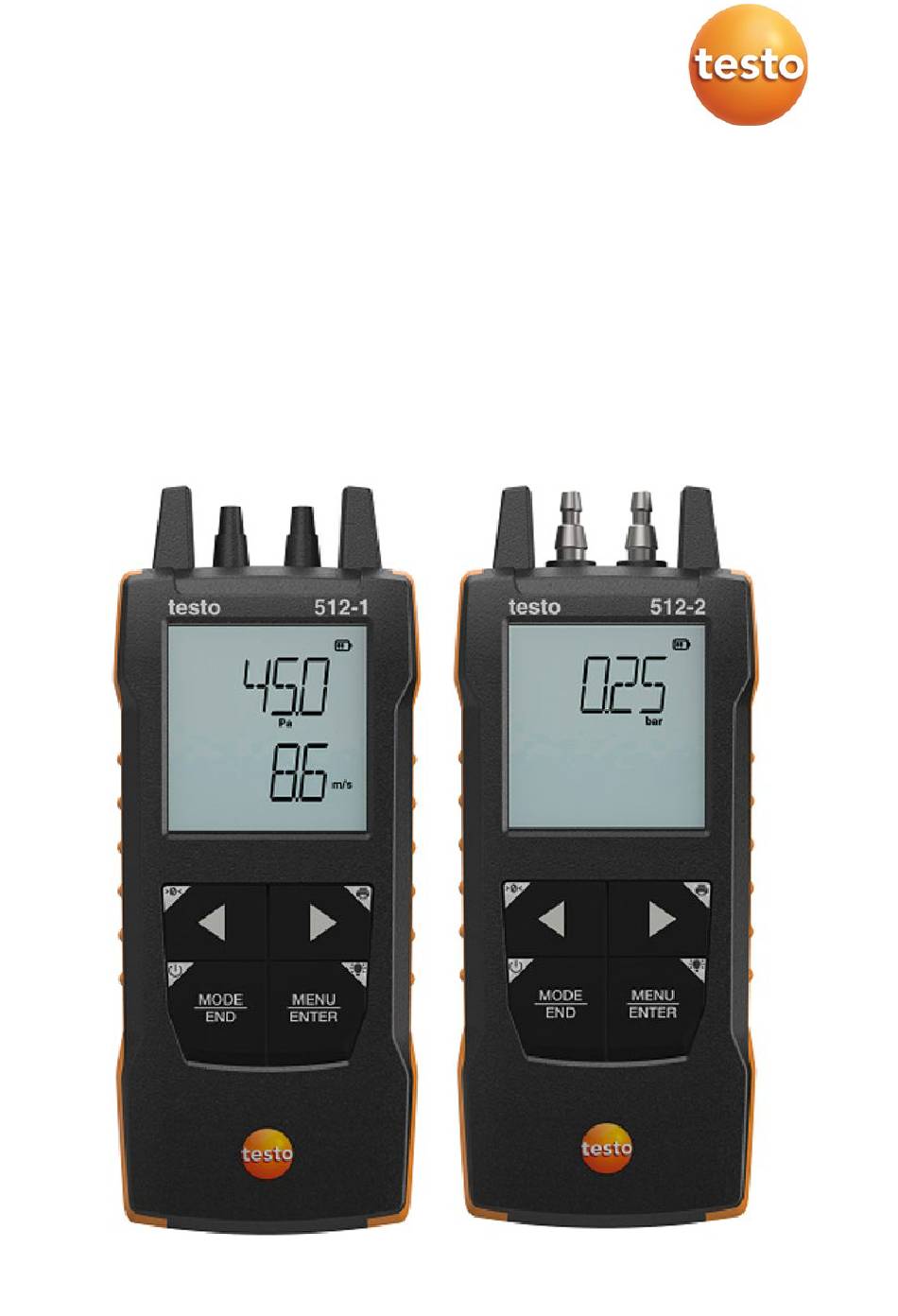

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de testo 512-1 und testo 512-2 Digitale Differenzdruckmessgeräte 0560 1512 0560 2512 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Konfigurationsmodus öffnen ..............15 7.1.2 Einheit einstellen .................. 15 7.1.3 Fläche einstellen (nur testo 512-1) ............16 7.1.4 Staurohrfaktor „P.FACT“ einstellen (nur testo 512-1) ......16 7.1.5 Absolutdruck einstellen (nur testo 512-1) ..........16 7.1.6 Alarmgrenzen einstellen ............... 17 7.1.7 Alarmton einstellen ................ - Seite 3 Alarme konfigurieren ................30 8.4.4 Korrekturfaktor einstellen ..............30 8.4.5 Fläche einstellen .................. 31 8.4.6 Staurohrfaktor einstellen (nur testo 512-1) .......... 31 8.4.7 Absolutdruck einstellen (nur testo 512-1) ..........32 8.4.8 Darstellung der Messwerte ..............32 Ansicht einstellen ................. 32 Messwerte exportieren ................
-
Seite 4: Zu Diesem Dokument
Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät • durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. • Batterien und Akkus Die unsachgemäße Verwendung von Batterien und Akkus kann zu •... -
Seite 5: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen • gesetzlichen Bestimmungen. Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten • Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. • WEEE-Reg.-Nr. DE 75334352... -
Seite 6: Produktspezifische Hinweise
Überdrucks und des Differenzdrucks von nicht aggressiven Gasen. Sie sind nur für den Einsatz in Innenräumen bestimmt. Mit dem Messgerät testo 512-1 kann über ein Staurohr auch die Strömungsgeschwindigkeit gemessen werden. Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert: Messung an Heizungs-, Lüftungs- und Klimaanlagen... -
Seite 7: Produktbeschreibung
5 Produktbeschreibung 5 Produktbeschreibung Geräteübersicht testo 512-1 1 Bedientasten 2 Display 3 Anschlüsse für Druckschläuche 4 Lautsprecher für Alarmton 5 Batteriefach Symbolerklärung Bedienungsanleitung beachten... - Seite 8 5 Produktbeschreibung testo 512-2 1 Bedientasten 2 Display 3 Anschlüsse für Druckschläuche 4 Lautsprecher für Alarmton 5 Batteriefach Symbolerklärung Bedienungsanleitung beachten...
-
Seite 9: Erste Schritte
6 Erste Schritte 6 Erste Schritte Batterien einlegen / wechseln WARNUNG Schwerwiegende Verletzungsgefahr des Anwenders und/oder Zerstörung des Gerätes. Es besteht Explosionsgefahr, wenn die Batterien durch einen falschen Typ ersetzt werden. - Nur nicht wiederaufladbare Alkaline-Batterien benutzen. Das Gerät ist ausgeschaltet. ... -
Seite 10: Produkt Kennenlernen
6 Erste Schritte Produkt kennenlernen Fühler anschließen 6.2.1 Die benötigten Fühler sind fest angeschlossen bzw. integriert. Ein Anschluss von weiteren Fühlern ist nicht möglich. Gerät ein- und ausschalten 6.2.2 Einschalten Ein/Aus-Taste drücken (0,5 sec). Die Messansicht wird geöffnet: Der aktuelle Messwert wird angezeigt bzw. ----- leuchtet, wenn kein Messwert verfügbar ist. -
Seite 11: Bluetooth ® -Verbindung Herstellen
6 Erste Schritte Bluetooth -Verbindung herstellen ® Das Gerät lässt sich per Bluetooth -Verbindung mit der testo Smart ® App verbinden. Das Messgerät ist eingeschaltet und der Konfigurationsmodus ist geöffnet. ◄ ► Bluetooth aktivieren („ON“) und mit MENU/ENTER bestätigen. -
Seite 12: Bluetooth ® -Verbindung Zu Testo Smart App Herstellen
Gerät verbunden ist. Ggf. zu verbindendes Gerät nochmals aus- und wieder einschalten, um das Verbindungsmodul neu zu starten. Wenn die testo Smart App mit dem Messgerät verbunden ist, wird auf dem Messgerät im Display das Symbol angezeigt. -
Seite 13: Produkt Verwenden
7 Produkt verwenden 7 Produkt verwenden Steuerung am Messgerät Das Gerät ist eingeschaltet. Die testo Smart App ist auf dem Smartphone installiert und per Bluetooth ® mit dem Gerät verbunden. Einstellungen und Steuerung erfolgt entweder am Gerät oder per App. - Seite 14 7 Produkt verwenden Anzeige der Strömungsgeschwindigkeit Ausgewählte Einheit Parameter 2 Drucken ► Taste Beleuchtung MENU/ENTER Taste testo 512-2 Taste Ein/Aus MODE/END ->0<- ◄ Taste Anzeige für Batterie Anzeige des Differenzdrucks Einheit Parameter 1 Taste Drucken ► Taste Beleuchtung MENU/ENTER...
-
Seite 15: Einstellungen Vornehmen
7 Produkt verwenden Einstellungen vornehmen 7.1.1 Funktionen anwählen, öffnen und einstellen Zum Anwählen der Funktionen die entsprechende Taste drücken Zweitbelegung (Langdruck) Alle Tasten mit weißer Ecke haben eine Zweitbelegung, die durch längeren Tastendruck (1 sec) ausgewählt werden kann. Einstellbare Funktionen Auf korrekte Einstellungen achten: Alle Einstellungen werden sofort übernommen, es gibt keine Abbrechen-Funktion. -
Seite 16: Konfigurationsmodus Öffnen
Im Konfigurationsmodus: Eingabe bestätigen Drucken (Langdruck) Messwerte über externen Drucker ausgeben Pfeil rechts Zweiten Messparameter (unter Zeile) ändern (nur 512-1). Im Konfigurationsmodus: Wert erhöhen, Option wählen Konfigurationsmodus öffnen 7.1.2 Das Gerät ist eingeschaltet und befindet sich in der Messansicht. ... -
Seite 17: Fläche Einstellen (Nur Testo 512-1)
7 Produkt verwenden Fläche einstellen (nur testo 512-1) 7.1.4 Der Konfigurationsmodus ist geöffnet, „AREA“ wird angezeigt. ◄ ► auswählen, ob die Querschnittsfläche im m² oder in mm² eingegeben werden soll und mit MENU/ENTER bestätigen. ◄ ► MENU/ENTER die Querschnittsfläche einstellen und mit bestätigen. -
Seite 18: Alarmgrenzen Einstellen
◄ ► die gewünschte Option wählen und mit MENU/ENTER bestätigen: NO: Kein Reset durchführen. YES: Reset durchführen. Dabei werden alle verborgenen Menüs wieder angezeigt, die über die testo Smart App ausgeblendet wurden. Das Gerät wechselt zurück zur Messansicht. -
Seite 19: Reset Des Messgerätes Durchführen
Druckschläuche (4 oder 6 mm) vorzeichenrichtig auf die Druckanschlussnippel aufstecken: positive Überdruckmessung (+) negative Überdruckmessung (-) Differenzdruckmessung (+ -) Staurohr anschließen (nur testo 512-1) 7.2.2 Druckschläuche (4 oder 6 mm) vorzeichenrichtig auf die Druckanschlussnippel aufstecken. Druckschläuche auf die Anschlussenden des Staurohrs aufstecken. -
Seite 20: Messkanal-Anzeige Wechseln
Druckschläuche an das Drucksystem anschließen bzw. Staurohr positionieren und Messwerte ablesen. Messkanal-Anzeige wechseln 7.3.1 Anzeige des zweiten Parameters zwischen Geschwindigkeit (m/s, fpm und Volumenstrom (m³/h, cfm, l/s (nur 512-1)) umschalten: ► drücken. Messwert halten, Maximal- / Minimalwert 7.3.2 anzeigen Der aktuelle Messwert kann gehalten werden. -
Seite 21: Zeitliche Mittelwertbildung Durchführen
7 Produkt verwenden Die Anzahl der aufgenommenen Messwerte wird in der oberen Zeile angezeigt, der aktuelle Messwert wird in der unteren Zeile angezeigt. Messwerte (in gewünschter Anzahl) aufnehmen: MENU/ENTER (mehrmals) drücken. Messung beenden und Mittelwert berechnen: MODE/END drücken. blinken. -
Seite 22: Daten Drucken
® /IRDA-Drucker (Art.-Nr. 0554 0621) ist über Bluetooth verbunden und eingeschaltet. Die Intialisierungsphase kann beim erstmaligen Verbindungsaufbau zwischen dem testo Messgerät und dem testo Bluetooth /IRDA- ® Drucker bis zu 30 Sekunden dauern. ► lang drücken, um die Daten an den Drucker zu übertragen. -
Seite 23: Steuerung Über Testo Smart App
8 Steuerung über testo Smart App 8 Steuerung über testo Smart App Wenn das Messgerät mit der testo Smart App verbunden ist, erfolgt die Bedienung primär über die App. Das Messgerät bleibt in der Messansicht und Einstellungsmenüs können am Messgerät nicht geöffnet werden. - Seite 24 8 Steuerung über testo Smart App Weitere Symbole auf der Bedienoberfläche der App (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links. Um das Hauptmenü...
-
Seite 25: App Optionen
Geräteinformation wählen. Die Versionsnummer der App und die ID werden angezeigt. Tutorial anzeigen 8.2.3 Das Tutorial zeigt Ihnen erste Schritte in der Bedienung der testo Smart App. anklicken. Hilfe & Informationen wählen. Das Tutorial wird angezeigt. Durch wischen können Sie im Tutorial die jeweils nächste Seite anzeigen lassen. -
Seite 26: Applikationsmenüs
8 Steuerung über testo Smart App Applikationsmenüs Applikationsmenü auswählen 8.3.1 anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird angezeigt. Gewünschte Applikation auswählen. Ihre gewählte Applikation wird angezeigt. Favoriten festlegen 8.3.2 anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird ... -
Seite 27: Messgeräteeinstellungen Vornehmen
8 Steuerung über testo Smart App Messgeräteeinstellungen vornehmen Das Messgerät ist mit der testo Smart App verbunden. anklicken. Das Hauptmenü wird geöffnet. Sensoren anklicken. Das Menü Sensoren wird geöffnet. Gewünschtes Messgerät anklicken. Informationen zu Model, Artikelnummer, Seriennummer und ... - Seite 28 8 Steuerung über testo Smart App Auf den blauen Text unter einer Einstellungsüberschrift klicken, um Einstellungen zu aktivieren bzw. deaktivieren oder in ein Eingabefenster zu kommen um einen konkreten Wert einzugeben oder eine Einheit auszuwählen. Details zu den Einstellmöglichkeiten siehe folgende Unterkapitel.
-
Seite 29: Messgerätemenü Konfigurieren
8 Steuerung über testo Smart App Messgerätemenü konfigurieren 8.4.1 Über die testo Smart App kann eingestellt werden, welche Einstellungsmenüs direkt auf dem Messgerät verfügbar bzw. ausgeblendet sein sollen. Reiter Einstellungen im Menü Sensoren ist geöffnet. Customization instrument menu aktivieren und auf den blauen Text... -
Seite 30: Auto-Off Einstellen
8 Steuerung über testo Smart App Kontrollkästchen für die Messgerätemenüs deaktivieren, die nicht mehr direkt auf dem Messgerät angezeigt werden sollen. Die zu den deaktivierten Einträgen gehörenden Menüs werden nach der nächsten Synchronisierung nicht mehr im Messgerätemenü angezeigt. Über den Menü-Reset „M.RES“... -
Seite 31: Alarme Konfigurieren
Der Korrekturfaktor gibt den Anteil der freien Fläche an der Querschnittsfläche an. Beispiel: Sind 20% der Fläche verdeckt muss der Korrekturfaktor 0.8 eingestellt werden (80% freie Fläche). Der Korrekturfaktor kann nur über die testo Smart App eingestellt werden und nicht direkt am Messgerät. Reiter Einstellungen ist geöffnet. -
Seite 32: Fläche Einstellen
Synchronisierung mit der App auf dem Messgerät mit „SYNC DONE“ bestätigt. Fläche einstellen 8.4.6 Die Querschnittsfläche der Messstelle kann sowohl über die testo Smart App als auch direkt am Messgerät eingestellt werden. Die Anzeige dieser Einstellung auf dem Messgerät kann nicht ausgeblendet werden. -
Seite 33: Absolutdruck Einstellen (Nur Testo 512-1)
8 Steuerung über testo Smart App Absolutdruck einstellen (nur testo 512-1) 8.4.8 Der Absolutdruck ist zur Druckkompensation des Strömungsgeschwindigkeits-Messwerts erforderlich. Der Absolutdruck muss mit einem separaten Gerät gemessen oder beim zuständigen Wetteramt erfragt werden. Reiter Einstellungen ist geöffnet. Wert für den Absolutdruck eingeben und mit bestätigen. -
Seite 34: Messwerte Exportieren
8 Steuerung über testo Smart App Deaktivieren Sie den „Haken“, um einen Messkanal eines Messgeräts auszublenden. ▼ anklicken, um die Einheit eines Messkanals auszuwählen. anklicken, um die Einstellungen zu bestätigen. Messwerte exportieren Export (Export) Bericht (Report) Löschen (Delete) anklicken. Speicher auswählen. -
Seite 35: Excel (Csv) Export
Messwerten (Create PDF with all readings) aufgrund der sich ergebenden Dateigröße und Seitenanzahl nur bis 30 Seiten möglich ist. In der Software testo DataControl können die PDF Berichte hingegen für alle Messungen ohne Einschränkungen erstellt werden. Bericht mit allen Informationen wird erstellt. -
Seite 36: Firmware-Update Durchführen
Update für verbundene Geräte aktivieren stets aktiviert ist. Wenn eine neue Firmware für Ihr Messgerät verfügbar ist, erscheint nach dem Verbinden des Gerätes mit der testo Smart App eine Update- Benachrichtigung im Screen. Klicken Sie auf Update starten, um das Update durchzuführen. -
Seite 37: Produkt Instandhalten
9 Produkt instandhalten Nach dem Update startet das Messgerät neu. Die Firmware kann im Gerätemenü oder über die App geprüft werden. Ein Neustart der testo Smart App wird nach Durchführung des Geräte- Updates empfohlen. 9 Produkt instandhalten Batterien einlegen / wechseln... -
Seite 38: Technische Daten
10 Technische Daten 10 Technische Daten testo 512-1 Eigenschaft Wert Messgrößen Pa, hPa/mbar, kPa, psi, inHg, inH2O, mmH2O, mmHg m/s, fpm m³/h, cfm, l/s Genauigkeit ±(0,3 Pa + 1 % des Messwerts) ±1 Digit (0 … 25 hPa) ±(0,1 hPa + 1,5 % des Messwerts) ±1 Digit (25,001 …... -
Seite 39: Tipps Und Hilfe
• Restkapazität der • Batterie wechseln. Batterie ist zu gering Displayanzeige Umgebungstemperatur ist Umgebungstemperatur reagiert träge sehr niedrig erhöhen Anzeige: ----- Fühlerbruch Bitte kontaktieren Sie Ihren Händler oder den Testo- Kundendienst. Anzeige: OOOOO Zulässiger Messbereich Zulässigen Messbereich wurde überschritten einhalten... -
Seite 40: Zubehör Und Ersatzteile
3 s gesperrt. Bluetooth -Verbindung. ® Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact. 11.2 Zubehör und Ersatzteile Beschreibung Artikel-Nr. Bluetooth... - Seite 41 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 9512 de 01 - 12.2022...
