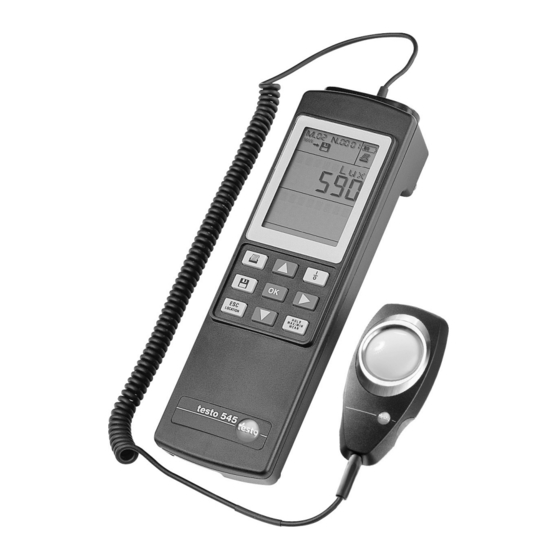

testo 545 Bedienungsanleitung
Beleuchtungsstärke-messgerät
Vorschau ausblenden
Andere Handbücher für 545:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (27 Seiten) ,
- Bedienungsanleitung (37 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 545
Inhaltszusammenfassung für testo 545

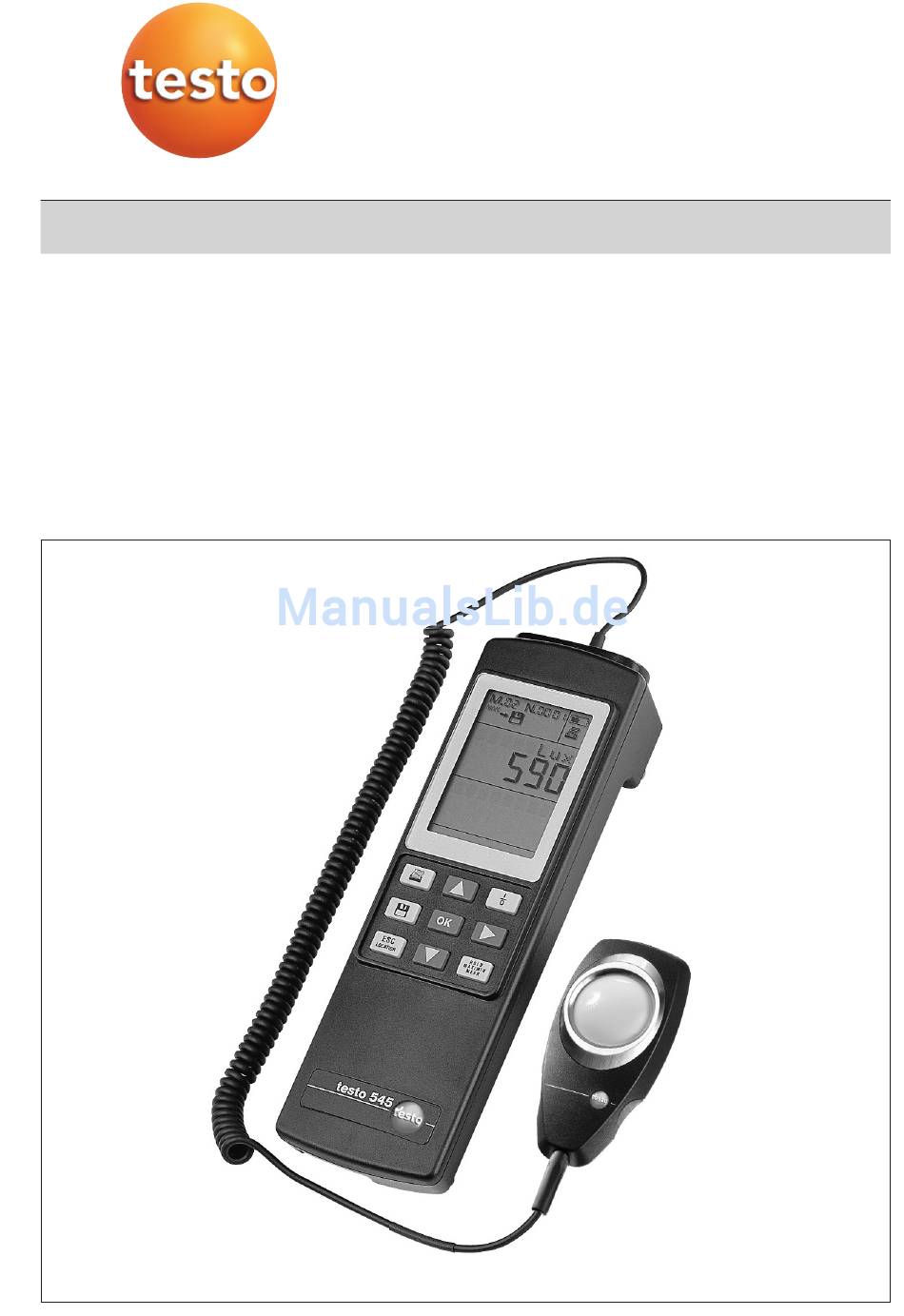

- Seite 1 545 Beleuchtungsstärke-Messgerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Speicherinhalt löschen / Beispielausdrucke ........18 Die Geräte erfüllen laut Konformitätsbescheinigung die Richtlinien gemäß 2004/108/EG. © 1999 Copyright Testo AG Es werden Urheberrechte an der im Produkt testo 545 enthaltenen Software und Softwarestruktur welt- weit geltend gemacht. - Seite 3 Inhalt Gerätekonfiguration .............19 Stromsparfunktion .
-
Seite 4: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme unbedingt lesen! Nicht an spannungsführenden Teilen messen! Zulässige Lager- und Transporttemperatur sowie die zul. Betriebstemperatur beachten (z. B. Meßgerät vor direkter Sonneneinstrahlung schützen)! Das V24-Kabel (PC-Anbindung) kann zu jedem Zeitpunkt eingesteckt werden! Bei angeschlossenem PC-Kabel ist kein gleichzeitiger Druckbefehl möglich. Bei Öffnen des Gerätes, unsachgemäßer Behandlung oder Gewaltanwendung erlöschen die Gewährleistungsansprüche! Batterien einlegen... -
Seite 5: Erste Messung
Erste Messung Einen schnellen Einstieg garantiert Gerätebeschreibung und die Bedienstruktur. Nach Einschalten des Meßgerätes erhalten Sie sofort aktuelle Meßwerte. Trotzdem sollten Sie die im Gerät gespeicherten Daten aktualisieren, bzw. definieren: Datum/Uhrzeit: Gerätekonfiguration Auto Off: Einheiten: Einige Dinge können nur über die PC-Software (siehe Bestelldaten) eingestellt werden: Meßortname (8 Zeichen) Protokollkopf (24 Zeichen), z. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Tastatur/Anschlußbelegung Tastatur: Ein/Aus Drucken Menü-Einstellung bestätigen/ Funktion ausführen Speichern Zurück zur aktu- ellen Messung/ Meßortauswahl Pfeiltasten bewegen den Cursor Hold Max Min Mittelwertbildung... -
Seite 7: Display
Gerätebeschreibung Display Die Symbole der Kopfzeile sind unten erklärt! Bezeichnung Eingangsbuchse und Meßgröße Anzeige des Meßwertes in Zeile 1 Bezeichnung Meßort Zeit / Anzahl der Punkte zur Mittelwertbildung Anzeige der Meß-Funktionen Symbol-Erklärungen: Zähler für die Protokollnummer im Speicher. Bei manueller Speicherung: Nummer der gespeicherten Einzel- M. -
Seite 8: Bedienstruktur
Bedienstruktur Aktuelle Messung Meß-Funktionen Manuell oder automatisch speichern, je nach Einstellung (5.) E E S S C C L L o o c c a a t t i i o o n n Werte festhalten Meßwerte drucken Maximalwerte anzeigen Minimalwerte anzeigen •... - Seite 9 Bedienstruktur g l e i c h - z e i t i g Aktuelle Messung Gerätekonfiguration Automatische Abschaltung aktivieren - deaktivieren Auswahl: Spannungsversorgung Batterie - Akku Speicher- einstellungen Einstellung: Datum Einstellung: Uhrzeit Manuelle Einheitenauswahl Speicherung aktivieren AUTO Automatische Werksreset Speicherung programmieren •...
-
Seite 10: Aktuelle Messung
Aktuelle Messung Einschalten / Speichern / Drucken Während der aktuellen Messung ist über Tastendruck die Aktivierung folgender Funktionen möglich: Meßwerte abspeichern. Ob manuelle oder automatische Speicherung erfolgt, Batterie-/ ist von der Speichereinstellung (Kapitel 5) abhängig. Akkuspannung 7. 5 Ausdrucken der Meßwerte. Meßort Location Museum... -
Seite 11: Messfunktionen
Messfunktionen Werte festhalten, Maximale Meßwerte, Minimale Meßwerte Aktuelle Messung M.05 N.0017 Location Museum Hold Max/Min Mean Werte festhalten M.05 N.0017 Meßwert speichern Meßwert Museum ausdrucken Hold Max/Min Mean Maximale Meßwerte M.05 N.0017 seit Meßbeginn. Max. Meßwert speichern Max. Meßwert Museum ausdrucken Hold Max/Min... -
Seite 12: Punktuelle Mittelwertbildung
Messfunktionen • Punktuelle Mittelwertbildung Mean Aktuelle Messung M.05 N.0017 Location Museum Hold Hold Max/Min Hold Max/Min Mean Hold Max/Min Mean Max/Min Mean Mean Punktuelle Mittelwertbildung M.05 N.0017 Nur für Meßgröße der 1. Zeile. Hinweis zu den gespeicherten oder gedruckten Protokollen: O O K K MEAN 1. -
Seite 13: Zeitliche Mittelwertbildung
Messfunktionen Zeitl. Mittelwertbildung Mean Aktuelle Messung M.05 N.0017 M.05 N.0017 Hold Max/Min Hold Mean Max/Min Hold Mean Max/Min Hold Mean Max/Min Hold Museum S S T T A A R R T T Mean Zeitliche Mittelwertbildung starten. Max/Min 00: 0 0 Mean M.05 N.0017... -
Seite 14: Messortauswahl
Messortauswahl Die Messortbezeichnungen Location 1...99 sind werkseitig M.05 N.0017 vorgegeben. Eigene Messortbezeichnungen (8-stellig) können nur über die PC- 1. Aktuelle Software in das Gerät gespielt werden. Messung Museum E E S S C C L L o o c c a a t t i i o o n n Location Auswahl des Messortes. -
Seite 15: Speichereinstellung
Speichereinstellungen ÜBERSICHT 1. Aktuelle Messung Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste M.05 N.0017 stätigen. 4 Speichereinstellungen sind möglich. Mit die gewünschte Speichermöglichkeit anwählen: AUTO CLEAR Museum Entsprechend der vorgenommenen Auswahl erscheint in der Kopfzeile das zugehörige Symbol. Die Funktion wird mit akti- viert. -
Seite 16: Manuelles / Automatisches Speichern
Speichereinstellungen Manuelles / automatisches Speichern Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste stätigen. M M A A N N AUTO Manuell Speichern: M.05 N.0017 Mit jedem Tastendruck wird ein einzelnes Meßprotokoll im MEMORY Gerät gespeichert. Es enthält Meßwerte, Meßort, Datum und Uhrzeit. -
Seite 17: Speicher Auslesen Oder Drucken
Speichereinstellungen Speicher auslesen oder Drucken Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste betätigen. Abbruch des Ausdrucks mit der Taste. O O U U T T CLEAR Location 1. Speicherinhalt auslesen oder Drucken: MEMORY Blinkt in der Anzeige ”OUT” und die Taste betätigt, wird der Ausdruck des gesamten Speicherinhalts gestartet. -
Seite 18: Speicherinhalt Löschen/ Beispielausdrucke
Speichereinstellungen Speicherinhalt löschen/ Beispielausdrucke Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste bestätigen. Speicher löschen: CLEAR N N O O Y Y E E S S C C L L E E A A R R CLEAR CLEAR MEMORY... -
Seite 19: Gerätekonfiguration
BAT: Batteriebetrieb mit 9-V-Blockbatterie, Alkali-Mangan B B A A T T AKKU IEC 6LR61. AKKU: Akkubetrieb mit Testo-Akku (Best.-Nr. 0515.0025), Typ: Ni-MH IEC 6F22. Leeren Akku im externen Ladegerät (Best.-Nr. 0554.0025) laden. A A K K K K U U Hinweis: Bei ausgebauter Batterie / Akku erhält das Gerät die einge-... -
Seite 20: Einheitenauswahl / Werks-Reset
Gerätekonfiguration Einheitenauswahl / Werks-Reset / Stromversorgung DATE 01. 0 1 Datum einstellen 9 9 8 8 Die jeweils blinkende Stelle im Display kann eingestellt werden = Wert scrollen/ = nächste Stelle - Uhrzeit einstellen Die jeweils blinkende Stelle im Display kann eingestellt werden TIME = Wert scrollen/ = nächste Stelle -... -
Seite 21: Fehlermeldungen
Fehlermeldungen Fehlermeldung Ursache Behebung Memory full Der Speicher ist voll Speicher löschen Meßbereichsüberschreitung Die Meßwerte liegen außerhalb des eingestell- ten Meßbereichs. Auflösung umschalten. Die Verbindungsleitung Bitte mit einer Testo- zum Fühler ist unter- Servicestelle brochen. in Verbindung setzen. -
Seite 22: Technische Daten
Technische Daten Sensor: Silizium-Fotodiode Messbereich: 0...100.000 Lux Genauigkeit: nach DIN EN 13032-1 f1 = 6 % f1 = V (l)-Anpassung f2 = 5 % f2 = cos-getreue Bewertung 0...32.000 Lux 1 Lux Auflösung umschaltbar: 0...100.000 Lux 10 Lux 0...3.200 fc 0,1 fc 0...10.000 fc 1 fc... -
Seite 23: Bestelldaten
Messdaten, Messort mit Datum und Uhrzeit dokumentieren ComSoft 0554.0830 3 - Professional mit Messdatenverwaltung inkl. Datenbank, Auswerte- und Grafikfunktion, Datenanalyse, Trendkurve Transport-Koffer 0516.0445 sichere Aufbewahrung für Messgerät, TopSafe, Sonde und Testo-Protokolldrucker Leitung RS232 0409.0178 Verbindung Messgerät PC zur Datenübertragung ISO-Kalibrier-Zertifikat 0520.0010... - Seite 24 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973 5450 de 03 V01.70...
