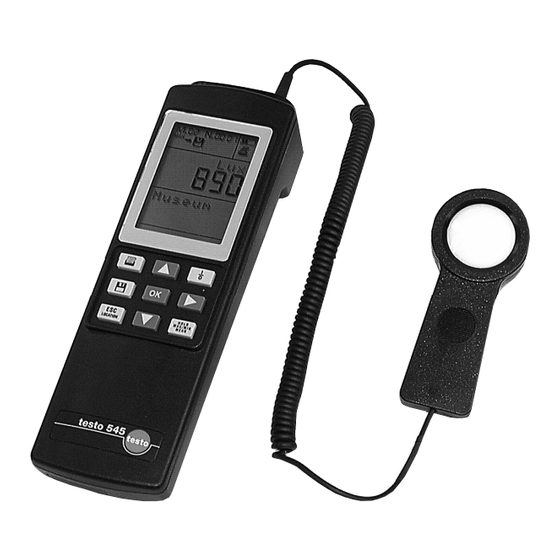

testo 545 Bedienungsanleitung
Beleuchtungsstörke-messgerät
Vorschau ausblenden
Andere Handbücher für 545:
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (27 Seiten) ,
- Bedienungsanleitung (37 Seiten)
Verwandte Anleitungen für testo 545
Inhaltszusammenfassung für testo 545
- Seite 1 545 Beleuchtungsstärke-Messgerät Bedienungsanleitung Instruction manual...
-
Seite 2: Inhaltsverzeichnis
Speicherinhalt löschen / Beispielausdrucke ........18 Die Geräte erfüllen laut Konformitätsbescheinigung die Richtlinien gemäß 89/336/EWG. © 1999 Copyright Testo AG Es werden Urheberrechte an der im Produkt testo 545 enthaltenen Software und Softwarestruktur welt- weit geltend gemacht. -
Seite 3: Vorwort
Vorwort Liebe Testo-Kundin, lieber Testo-Kunde, Ihre Entscheidung für ein Meßgerät von Testo war richtig. Jedes Jahr kaufen tausende Kunden unsere hochwertigen Produkte. Dafür sprechen mindestens 7 gute Gründe: 1) Bei uns stimmt das Preis-Leistungs-Verhältnis. Zuverlässige Qualität zum fairen Preis. 2) Deutlich verlängerte Garantiezeiten von bis zu 3 Jahren - je nach Gerät! 3) Mit der fachlichen Erfahrung von über 40 Jahren lösen wir Ihre Meßaufgabe optimal. -
Seite 4: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme unbedingt lesen! Nicht an spannungsführenden Teilen messen! Zulässige Lager- und Transporttemperatur sowie die zul. Betriebstemperatur beachten (z. B. Meßgerät vor direkter Sonneneinstrahlung schützen)! Das V24-Kabel (PC-Anbindung) kann zu jedem Zeitpunkt eingesteckt werden! Bei angeschlossenem PC-Kabel ist kein gleichzeitiger Druckbefehl möglich. Bei Öffnen des Gerätes, unsachgemäßer Behandlung oder Gewaltanwendung erlöschen die Gewährleistungsansprüche! Batterien einlegen... -
Seite 5: Erste Messung
Erste Messung Einen schnellen Einstieg garantiert Gerätebeschreibung und die Bedienstruktur. Nach Einschalten des Meßgerätes erhalten Sie sofort aktuelle Meßwerte. Trotzdem sollten Sie die im Gerät gespeicherten Daten aktualisieren, bzw. definieren: Datum/Uhrzeit: Gerätekonfiguration Auto Off: Einheiten: Einige Dinge können nur über die PC-Software (siehe Bestelldaten) eingestellt werden: Meßortname (8 Zeichen) Protokollkopf (24 Zeichen), z. -
Seite 6: Gerätebeschreibung Tastatur/Anschlußbelegung
Gerätebeschreibung Tastatur/Anschlußbelegung Tastatur: Ein/Aus Drucken Menü-Einstellung bestätigen/ Funktion ausführen Speichern Zurück zur aktu- ellen Messung/ Meßortauswahl Pfeiltasten bewegen den Cursor Hold Max Min Mittelwertbildung... -
Seite 7: Display
Gerätebeschreibung Display Die Symbole der Kopfzeile sind unten erklärt! Bezeichnung Eingangsbuchse und Meßgröße Anzeige des Meßwertes in Zeile 1 Bezeichnung Meßort Zeit / Anzahl der Punkte zur Mittelwertbildung Anzeige der Meß-Funktionen Symbol-Erklärungen: Zähler für die Protokollnummer im Speicher. Bei manueller Speicherung: Nummer der gespeicherten Einzel- M. -
Seite 8: Bedienstruktur
Bedienstruktur Aktuelle Messung Meß-Funktionen Manuell oder automatisch speichern, je nach Einstellung (5.) L L o o c c a a t t i i o o n n Werte festhalten Meßwerte drucken Maximalwerte anzeigen Minimalwerte anzeigen • Punktuelle Mittelwertbildung Meßortauswahl Werte aufnehmen Mittelwert bilden 1... - Seite 9 Bedienstruktur g l e i c h - z e i t i g Aktuelle Messung Gerätekonfiguration Automatische Abschaltung aktivieren - deaktivieren Auswahl: Spannungsversorgung Speicher- Batterie - Akku einstellungen Einstellung: Datum Einstellung: Uhrzeit Manuelle Einheitenauswahl Speicherung aktivieren AUTO Automatische Werksreset Speicherung programmieren •...
-
Seite 10: Aktuelle Messung
Aktuelle Messung Einschalten / Speichern / Drucken Während der aktuellen Messung ist über Tastendruck die Aktivierung folgender Funktionen möglich: Meßwerte abspeichern. Ob manuelle oder automatische Speicherung erfolgt, Batterie-/ ist von der Speichereinstellung (Kapitel 5) abhängig. Akkuspannung 7. 5 Ausdrucken der Meßwerte. Location Meßort Museum... -
Seite 11: Messfunktionen
Messfunktionen Werte festhalten, Maximale Meßwerte, Minimale Meßwerte Aktuelle Messung M.05 N.0017 Location Museum Hold Max/Min Mean Werte festhalten M.05 N.0017 Meßwert speichern Museum Meßwert ausdrucken Hold Max/Min Mean Maximale Meßwerte M.05 N.0017 seit Meßbeginn. Max. Meßwert speichern Museum Max. Meßwert ausdrucken Hold Max/Min... -
Seite 12: Punktuelle Mittelwertbildung
Messfunktionen • Punktuelle Mittelwertbildung Mean Aktuelle Messung M.05 N.0017 Location Hold Hold Max/Min Hold Max/Min Mean Hold Max/Min Mean Max/Min Mean Mean Punktuelle Mittelwertbildung M.05 N.0017 Nur für Meßgröße der 1. Zeile. Hinweis zu den gespeicherten oder gedruckten Protokollen: MEAN 1. - Seite 13 Messfunktionen Zeitl. Mittelwertbildung Mean Aktuelle Messung M.05 N.0017 M.05 N.0017 Hold Max/Min Hold Mean Max/Min Hold Mean Max/Min Hold Mean Max/Min Hold Mean Max/Min Zeitliche Mittelwertbildung starten. 00: 0 0 Mean M.05 N.0017 Zeitliche Mittelwertbildung been- den. MEAN 00: 1 0 Hinweis zu den gespeicherten oder gedruckten Protokollen: 1.
-
Seite 14: Messortauswahl
Messortauswahl Die Messortbezeichnungen Location 1...99 sind werkseitig M.05 N.0017 vorgegeben. Eigene Messortbezeichnungen (8-stellig) können nur über die PC- 1. Aktuelle Software in das Gerät gespielt werden. Messung Museum E E S S C C Location Location Auswahl des Messortes. 0 0 1 1 Museum Auswahl bestätigen und zurück zur Messung. -
Seite 15: Speichereinstellung
Speichereinstellungen ÜBERSICHT Um in den Speichereinstellungs-Modus zu gelangen 1. Aktuelle Messung Taste drücken. Blinkendes Speichersymbol mit Taste M.05 N.0017 stätigen. 4 Speichereinstellungen sind möglich. Mit die gewünschte Speichermöglichkeit anwählen: AUTO CLEAR Museum Entsprechend der vorgenommenen Auswahl erscheint in der Kopfzeile das zugehörige Symbol. Die Funktion wird mit akti- viert. -
Seite 16: Manuelles / Automatisches Speichern
Speichereinstellungen Manuelles / automatisches Speichern Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste stätigen. AUTO Manuell Speichern: M.05 N.0017 MEMORY Mit jedem Tastendruck wird ein einzelnes Meßprotokoll im Gerät gespeichert. Es enthält Meßwerte, Meßort, Datum und Uhrzeit. -
Seite 17: Speicher Auslesen Oder Drucken
Speichereinstellungen Speicher auslesen oder Drucken Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste betätigen. CLEAR Abbruch des Ausdrucks mit der Taste. Location 1. Speicherinhalt auslesen oder Drucken: MEMORY Blinkt in der Anzeige ”OUT” und die Taste betätigt, wird der Location Ausdruck des gesamten Speicherinhalts gestartet. -
Seite 18: Speicherinhalt Löschen/ Beispielausdrucke
Speichereinstellungen Speicherinhalt löschen/ Beispielausdrucke Um in den Speichereinstellungs-Modus zu gelangen Taste drücken. Blinkendes Speichersymbol mit Taste bestätigen. Speicher löschen: CLEAR CLEAR CLEAR CLEAR MEMORY Speicher wird Speicher wird nicht gelöscht. komplett gelöscht. Aktuelle Messung M.05 N.0017 AUTO °C MEMORY Ausdruck einer automatischen Speicherung: Drucktitel Firma Mustermann 31.08.1998... -
Seite 19: Gerätekonfiguration
Speicherprogramms das Gerät durch Betätigen der Taste ausgeschaltet wird. AKKU BAT: Batteriebetrieb mit 9-V-Blockbatterie, Alkali-Mangan IEC 6LR61. AKKU: Akkubetrieb mit Testo-Akku (Best.-Nr. 0515.0025), Typ: Ni-MH IEC 6F22. Leeren Akku im externen Ladegerät (Best.-Nr. 0554.0025) laden. AKKU Hinweis: Bei ausgebauter Batterie / Akku erhält das Gerät die einge- stellten Werte (Datum/Uhrzeit) und den Speicherinhalt für ca. -
Seite 20: Einheitenauswahl / Werks-Reset
Gerätekonfiguration Einheitenauswahl / Werks-Reset / Stromversorgung DATE 01. 0 1 Datum einstellen 9 9 8 8 Die jeweils blinkende Stelle im Display kann eingestellt werden = nächste Stelle - = Wert scrollen/ Uhrzeit einstellen Die jeweils blinkende Stelle im Display kann eingestellt werden TIME = nächste Stelle - = Wert scrollen/... -
Seite 21: Fehlermeldungen
Fehlermeldungen Fehlermeldung Ursache Behebung Memory full Der Speicher ist voll Speicher löschen Meßbereichsüberschreitung Die Meßwerte liegen außerhalb des eingestell- ten Meßbereichs. Auflösung umschalten. Die Verbindungsleitung Bitte mit einer Testo- zum Fühler ist unter- Servicestelle brochen. in Verbindung setzen. -
Seite 22: Technische Daten
Technische Daten Sensor: Silizium-Fotodiode Messbereich: 0...100.000 Lux Genauigkeit: nach DIN 5032, Teil 6 f 1 = 8 % f 1 = V (l)-Anpassung f 2 = 5 % f 2 = cos-getreue Bewertung Auflösung 0...32.000 Lux 1 Lux umschaltbar: 0...100.000 Lux 10 Lux 0...3.200 fc 0,1 fc 0...10.000 fc... -
Seite 23: Bestelldaten
Messdaten, Messort mit Datum und Uhrzeit dokumentieren ComSoft 0554.0830 3 - Professional mit Messdatenverwaltung inkl. Datenbank, Auswerte- und Grafikfunktion, Datenanalyse, Trendkurve Transport-Koffer 0516.0445 sichere Aufbewahrung für Messgerät, TopSafe, Sonde und Testo-Protokolldrucker Leitung RS232 0409.0178 Verbindung Messgerät PC zur Datenübertragung ISO-Kalibrier-Zertifikat 0520.0010... - Seite 24 Notizen...
- Seite 25 545 Luminous intensity measuring instrument Bedienungsanleitung Instruction manual...
-
Seite 26: Contents
Clearing memory contents / Sample printouts ........18 According to the conformity certificate, the instruments fulfill 89/336/EWG gui- delines. © 1999 Copyright Testo GmbH & Co. The software and software structure included in the product testo 545 are protected by copyright laws worldwide. -
Seite 27: Foreword
Foreword Dear Customer You have made the right decision by choosing a measuring instrument from Testo. Every year, thousands of customers purchase our high-quality products. There are at least seven good reasons for this. 1) We offer value for money. Reliable quality at the right price. -
Seite 28: Initial Operation
Initial operation Please read prior to measurement Do not measure on live parts. Observe storage and transport temperature and max. operating temperature (e.g. protect measuring instrument from direct sunlight) The V24 cable (PC connection) can be inserted anytime. A simultaneous print command is not possible if the PC cable is connected. Opening the instrument, inexpert handling and use of force cancels your warranty. -
Seite 29: First Measurement
First measurement The description of the instrument and an overview of the controls provide a quick introduction. You will receive up to date readings once the instrument is switched on. However, you will still need to update or define the data in the instrument: Date/Time: Instrument configuration... -
Seite 30: Instrument Description
Instrument description Keyboard/Connection assignment Keypad: On/Off Prints Confirms menu setting/ executes function Saves Return to current measurement/ location selection Arrow buttons move the cursor Hold Max Min Mean... -
Seite 31: Display
Instrument description Display → The symbols on the top line are explained below → Name of input socket and parameter → Displays reading in line 1 → Name of location → Time/number of points in mean calculation → Displays measurement functions Explanation of symbols: Counter for the log number in the memory. -
Seite 32: Overview Of Controls
Overview of controls Current measurement Measurement functions Manual or automatic saving, depending on setting (5.) L L o o c c a a t t i i o o n n Freeze values Print readings Display maximum values Display minimum values •... - Seite 33 Overview of controls Simultaneously Current measurement Instrument configuration Activate - deactivate automatic switch-off function Selection: Power supply Memory Battery - Rechargeable settings Setting: Date Setting: Time Activate manual Unit selection saving AUTO Program Factory reset automatic saving • Select no. of meas.
-
Seite 34: Current Measurement
Current measurement Switching on / Saving / Printing It is possible to activate the following functions during mea- suring at the touch of a button: Save readings. Manual or automatic saving is determined by the Battery / rech. save setting (Chapter 5). 7. -
Seite 35: Measurement Functions
Measurement functions Freezing values, maximum readings, minimum readings Current measurement M.05 N.0017 Location Museum Hold Max/Min Mean Freezing values M.05 N.0017 Save reading Museum Print reading Hold Max/Min Mean Maximum readings since M.05 N.0017 the measurement began Save maximum reading Museum Print maximum reading... -
Seite 36: Multi-Point Mean Calculation
Measurement functions • Multi-point mean calculation Mean Current measurement M.05 N.0017 Location Museum Hold Hold Max/Min Hold Max/Min Mean Hold Max/Min Mean Max/Min Mean Mean Multi-point mean calculation M.05 N.0017 Applies only to parameter on first line Note on saved or printed logs: 1. - Seite 37 Measurement functions Timed mean calculation Mean Current measurement M.05 N.0017 M.05 N.0017 Hold Max/Min Hold Mean Max/Min Hold Mean Max/Min Hold Mean Museum Max/Min START Hold Mean Max/Min Start timed mean calculation. 00: 0 0 Mean M.05 N.0017 Finish timed mean calculation. MEAN 00: 1 0 Note on saved or printed logs:...
-
Seite 38: Location Selection
Location selection The location names Location 1 to 99 are specified by the factory. M.05 N.0017 You can load your own location names (8 characters) onto your instrument using PC software. 1. Current measurement Museum E E S S C C Location Location Selection of location. -
Seite 39: Memory Settings
Memory settings OVERVIEW Press the 1. Current measurement button to get to the memory settings mode. Confirm flashing save symbol button. M.05 N.0017 4 memory settings are possible. Select the required saving option by pressing AUTO CLEAR Museum The symbol corresponding to the selection appears in the top line. The function is activated with Location Parameter settings... -
Seite 40: Manual / Automatic Saving
Memory settings Manual / Automatic saving Press the button to get to the memory settings mode. Confirm flashing save symbol button. AUTO Manual saving: M.05 N.0017 MEMORY Each time is pressed a log of the measurement is saved in the instrument and includes measured values, location, date and time. -
Seite 41: Reading Out Or Printing Memory
Memory settings Reading or printing memory Press the button to access the memory settings mode. Confirm flashing save symbol via the button. Cancel printout by pressing the button. CLEAR Location 1. Reading out or printing memory contents: MEMORY If the “OUT” display is flashing and the button is pressed, Location printing of the complete memory contents is started. -
Seite 42: Clearing Memory Contents/Sample Printouts
Memory settings Clearing memory contents/Sample printouts Press the button to access the memory settings mode. Confirm flashing save symbol via the button. Clearing memory: CLEAR CLEAR CLEAR CLEAR MEMORY Memory is Memory is not cleared. cleared completely Current measurement M.05 N.0017 AUTO MEMORY... -
Seite 43: Instrument Configuration
BAT: Battery operation with 9 V block battery, Alkali manganese IEC 6LR61. AKKU AKKU: Rechargeable battery operation with Testo rechargeable battery (Part no. 0515.0025), Type: Ni-MH IEC 6F22. If the rechargeable battery is empty: Recharge battery in external charger (Part no. 0554.0025). -
Seite 44: Setting Date/Time
Instrument configuration Unit selection / Factory reset / Power supply DATE 01. 0 1 9 9 8 8 Setting date The flashing position in the display can be set = next position - = scroll/ TIME Setting the time 11: 2 5 The blinking position in the display can be set = next position - = scroll/... -
Seite 45: Error Messages
Cause Remedy Memory full The memory is full Clear memory Measuring range has not The measured values are been reached outside the allowed measuring range. Switch resolution. Connection to the probe Please contact a Testo has been interrupted. service point. -
Seite 46: Technical Data
Technical data Sensor: Silicon photodiode Meas. range: 0 to 100,000 Lux Accuracy: To DIN 5032, Part 6 f 1 = 8 % f 1 = V (l) adaptation f 2 = 5 % f 2 = cos like rating Resolution can 0 to 32,000 Lux 1 Lux be switched: 0 to 100,000 Lux 10 Lux 0 to 3.200 fc... -
Seite 47: Ordering Data
0554.0830 incl. data base, analysis and graphics function, data analysis, trend curve Transport case 0516.0445 For safe storage of measuring instrument, TopSafe, probe and Testo log printer RS232 cable 0409.0178 Connects measuring instrument PC for data transmission ISO calibration certificate 0520.0010... - Seite 48 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973.5450/01/T/wh/29.07.2004...
