testo 535 Bedienungsanleitung
Digitales co2-messgerät
Vorschau ausblenden
Andere Handbücher für 535:
- Bedienungsanleitung (9 Seiten) ,
- Bedienungsanleitung (13 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 535
Inhaltszusammenfassung für testo 535
- Seite 1 535 – Digitales CO -Messgerät 0560 0535 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Display-Beleuchtung ein- und ausschalten ..........8 ® Bluetooth -Verbindung herstellen ............9 ® Bluetooth -Verbindung zu testo Smart App herstellen ......10 Produkt verwenden ................11 Steuerung am Messgerät ..............11 Einstellungen vornehmen ..............12 Konfigurationsmodus öffnen ..............13 Einheit einstellen .................. 14 Alarmgrenzen einstellen ............... - Seite 3 Excel (CSV) Export ................30 PDF Export ..................30 Produkt instandhalten ............... 31 Batterien einlegen / wechseln .............. 31 Gerät reinigen ..................31 Technische Daten testo 535 ............. 32 Tipps und Hilfe ................... 33 Fragen und Antworten ................. 33 Zubehör und Ersatzteile ............... 34...
-
Seite 4: Zu Diesem Dokument
Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. Batterien und Akkus Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer... -
Seite 5: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. WEEE-Reg.-Nr. DE 75334352... -
Seite 6: Produktspezifische Hinweise
Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der Dokumentation beschrieben ist. Bestimmungsgemäße Verwendung Das testo 535 ist ein handliches und robustes Messgerät zur Erfassung von -Umgebungswerten. Es dient zur Gefahrenvermeidung. Einsatzgebiete sind beispielsweise Bewertung des Innenraumklimas ... -
Seite 7: Produktbeschreibung

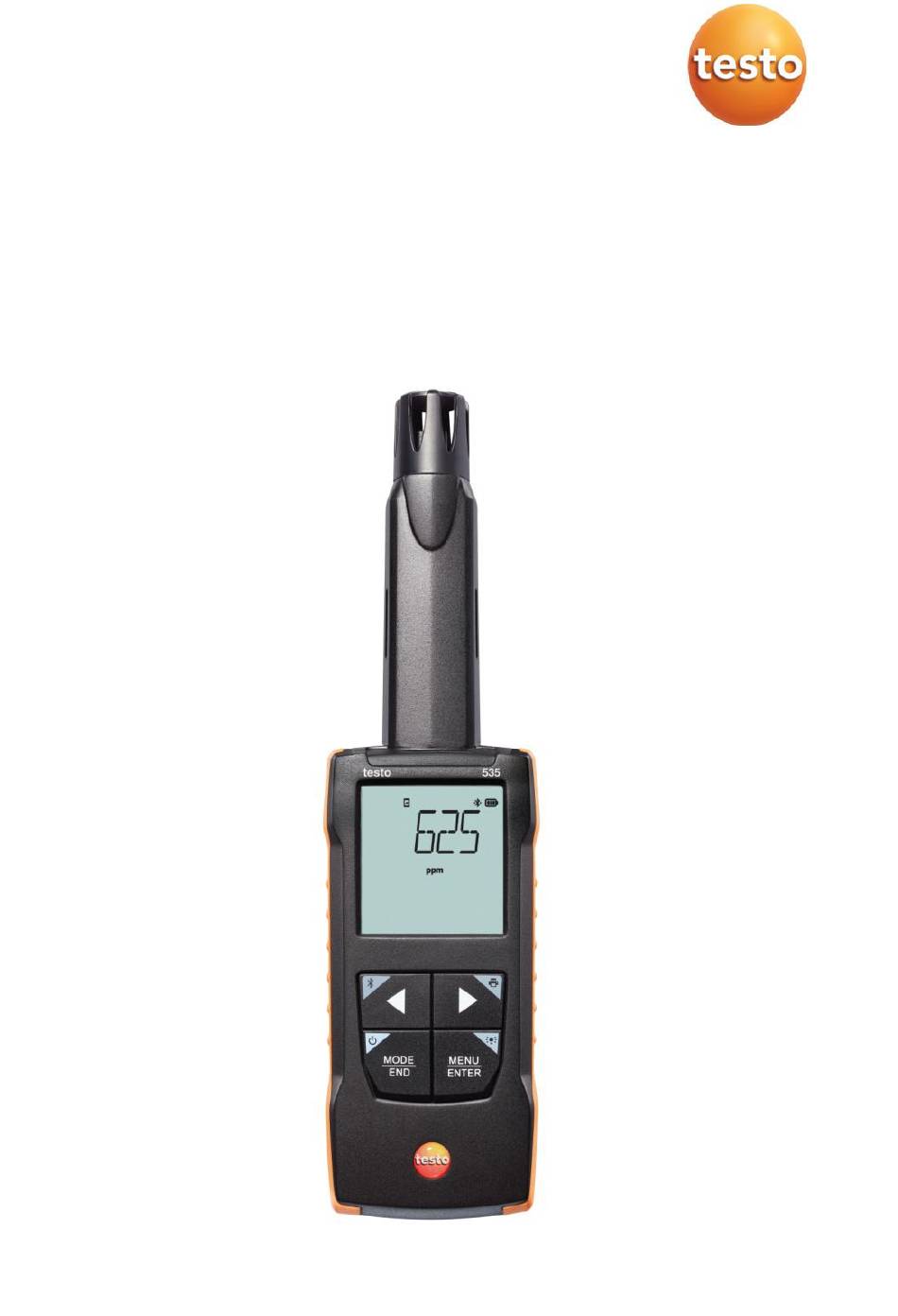

5 Produktbeschreibung Produktbeschreibung Geräteübersicht 1 Bedientasten 2 Display 3 Fühler 4 Lautsprecher für Alarmton 5 Batteriefach Symbolerklärung Bedienungsanleitung beachten... -
Seite 8: Erste Schritte
6 Erste Schritte Erste Schritte Batterien einlegen / wechseln Das Gerät ist ausgeschaltet. Batteriefach (Geräterückseite) per Schnappverschluss öffnen. Batterien / Akkus (3 x AA Batterie) einlegen bzw. tauschen. + - + Polung beachten! Batteriefach schließen. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. Symbolerklärung Kinder unter 6 Jahren nicht mit Batterien spielen lassen. -
Seite 9: Produkt Kennenlernen
6 Erste Schritte Produkt kennenlernen Fühler anschließen Die benötigten Fühler sind fest angeschlossen bzw. integriert. Ein Anschluss von weiteren Fühlern ist nicht möglich. Gerät ein- und ausschalten Einschalten Ein/Aus-Taste lang drücken (2 sec). Die Messansicht wird geöffnet: Der aktuelle Messwert wird angezeigt bzw. ----- leuchtet, wenn kein Messwert verfügbar ist. -
Seite 10: Bluetooth -Verbindung Herstellen
6 Erste Schritte ® Bluetooth -Verbindung herstellen ® Das Gerät lässt sich per Bluetooth -Verbindung mit der testo Smart App verbinden Das Messgerät ist eingeschaltet. Zum erstmaligen Aktivieren der ® Bluetooth -Verbindung lange (ca. 2 ◄ sec) die Taste drücken. -
Seite 11: Bluetooth -Verbindung Zu Testo Smart App Herstellen
Ggf. zu verbindendes Gerät nochmals aus- und wieder einschalten, um das Verbindungsmodul neu zu starten. Wenn die testo Smart App mit dem Messgerät verbunden ist, wird auf dem Messgerät im Display das Symbol angezeigt. Das Messgerät synchronisiert automatisch seine Datums- und Zeiteinstellungen mit der testo Smart App. -
Seite 12: Produkt Verwenden
7 Produkt verwenden Produkt verwenden Steuerung am Messgerät Das Gerät ist eingeschaltet. Die testo Smart App ist auf dem Smartphone installiert und per ® Bluetooth mit dem Gerät verbunden. Einstellungen und Steuerung erfolgt entweder am Gerät oder per App. -
Seite 13: Einstellungen Vornehmen
7 Produkt verwenden Einstellungen vornehmen Funktionen anwählen, öffnen und einstellen Zum Anwählen der Funktionen die entsprechende Taste drücken Zweitbelegung (Langdruck) Alle Tasten mit grauer Ecke haben eine Zweitbelegung, die durch längeren Tastendruck (2 sec) ausgewählt werden kann. Einstellbare Funktionen Auf korrekte Einstellungen achten: Alle Einstellungen werden sofort übernommen, es gibt keine Abbrechen-Funktion. -
Seite 14: Konfigurationsmodus Öffnen
7 Produkt verwenden Funktion Einstellmöglichkeiten / Bemerkungen MENU/ENTER Konfigurationsmodus öffnen Zeitliche Messung starten / punktuelle Messwerte aufzeichnen (Bedienung auch direkt am Messgerät möglich, wenn dieses mit der App verbunden ist) Im Konfigurationsmodus: Eingabe bestätigen Drucken (Langdruck) Messwerte über externen Drucker ausgeben Pfeil rechts Im Konfigurationsmodus:... -
Seite 15: Einheit Einstellen
7 Produkt verwenden Einheit einstellen Der Konfigurationsmodus ist geöffnet, „UNITS“ wird angezeigt. ◄ ► zwischen metrischen („METR“) und imperialen („IMPER“) Maßeinheiten wählen und mit MENU/ENTER bestätigen. Die aktuell eingestellte Einheit blinkt. ◄ ► die gewünschte Einheit einstellen und mit MENU/ENTER bestätigen. -
Seite 16: Temperatur Und Druck Anzeigen
Option wählen und mit MENU/ENTER bestätigen: NO: Kein Reset durchführen. YES: Reset durchführen. Dabei werden alle verborgenen Menüs wieder angezeigt, die über die testo Smart App ausgeblendet wurden. Das Gerät wechselt zurück zur Messansicht. Reset des Messgerätes durchführen Der Konfigurationsmodus ist geöffnet, „RESET“... -
Seite 17: Messungen Durchführen
7 Produkt verwenden Messungen durchführen Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Messgerät in der Lage positionieren, in der die Messung durchgeführt werden soll. ACHTUNG Die Sonde enthält empfindliche, optische Bauelemente. Bitte behandeln Sie die Sonde vorsichtig. ... -
Seite 18: Maximal- / Minimalwerte Zurücksetzen
7 Produkt verwenden Maximal- / Minimalwerte zurücksetzen Die Maximal- / Minimalwerte aller Kanäle können auf den aktuellen Messwert zurückgesetzt werden. ◄ mehrmals drücken, bis Max oder Min leuchtet. ◄ gedrückt halten (ca. 2 s). Alle Maximal- bzw. Minimalwerte werden auf den aktuellen Messwert zurückgesetzt. -
Seite 19: Zeitliche Mittelwertbildung Durchführen
/IRDA-Drucker (Art.-Nr. 0554 0621) ist über Bluetooth verbunden und eingeschaltet. Die Intialisierungsphase kann beim erstmaligen Verbindungsaufbau ® zwischen dem testo Messgerät und dem testo Bluetooth /IRDA- Drucker bis zu 30 Sekunden dauern. ► lang drücken, um die Daten an den Drucker zu übertragen. -
Seite 20: Steuerung Über Testo Smart App
8 Steuerung über testo Smart App Steuerung über testo Smart App Wenn das Messgerät mit der testo Smart App verbunden ist, erfolgt die Bedienung primär über die App. Das Messgerät bleibt in der Messansicht und Einstellungsmenüs können am Messgerät nicht geöffnet werden. - Seite 21 8 Steuerung über testo Smart App Weitere Symbole auf der Bedienoberfläche der App (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links. Um das Hauptmenü...
-
Seite 22: App Optionen
Geräteinformation wählen. Die Versionsnummer der App und die ID werden angezeigt. Tutorial anzeigen Das Tutorial zeigt Ihnen erste Schritte in der Bedienung der testo Smart App. anklicken. Hilfe & Informationen wählen. Das Tutorial wird angezeigt. Durch wischen können Sie im Tutorial die jeweils nächste Seite anzeigen lassen. -
Seite 23: Applikationsmenüs
8 Steuerung über testo Smart App Applikationsmenüs Applikationsmenü auswählen anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird angezeigt. Gewünschte Applikation auswählen. Ihre gewählte Applikation wird angezeigt. Favoriten festlegen anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird angezeigt. -
Seite 24: Messgeräteeinstellungen Vornehmen
8 Steuerung über testo Smart App Messgeräteeinstellungen vornehmen Das Messgerät ist mit der testo Smart App verbunden. anklicken. Das Hauptmenü wird geöffnet. Sensoren anklicken. Das Menü Sensoren wird geöffnet. Gewünschtes Messgerät anklicken. Informationen zu Model, Artikelnummer, Seriennummer und Firmware-Version werden angezeigt. - Seite 25 8 Steuerung über testo Smart App Auf den blauen Text unter einer Einstellungsüberschrift klicken, um Einstellungen zu aktivieren bzw. deaktivieren oder in ein Eingabefenster zu kommen um einen konkreten Wert einzugeben oder eine Einheit auszuwählen. Details zu den Einstellmöglichkeiten siehe folgende Unterkapitel.
-
Seite 26: Messgerätemenü Konfigurieren
8 Steuerung über testo Smart App Messgerätemenü konfigurieren Über die testo Smart App kann eingestellt werden, welche Einstellungsmenüs direkt auf dem Messgerät verfügbar bzw. ausgeblendet sein sollen. Reiter Einstellungen im Menü Sensoren ist geöffnet. Customization instrument menu aktivieren und auf den blauen Text... -
Seite 27: Auto-Off Einstellen
8 Steuerung über testo Smart App Kontrollkästchen für die Messgerätemenüs deaktivieren, die nicht mehr direkt auf dem Messgerät angezeigt werden sollen. Die zu den deaktivierten Einträgen gehörenden Menüs werden nach der nächsten Synchronisierung nicht mehr im Messgerätemenü angezeigt. -
Seite 28: Dämpfung Aktivieren
8 Steuerung über testo Smart App Dämpfung aktivieren Bei stark schwankenden Messwerten empfiehlt sich eine Dämpfung der Messwerte. Reiter Einstellungen ist geöffnet. Dämpfung aktivieren mit dem Schieber aktivieren. Durchschnitt der gemessenen Werte anklicken. Fenster für Durchschnitt der gemessenen Werte wird geöffnet. -
Seite 29: Darstellung Der Messwerte
8 Steuerung über testo Smart App Darstellung der Messwerte Die vorhandenen Messwerte können in verschiedenen Ansichten dargestellt werden. Live-Ansicht: Die von den Messsonden übertragenen Messwerte können in einer Live- Ansicht angezeigt werden. Es werden Messwerte aller verbundenen Messsonden angezeigt. -
Seite 30: Messwerte Exportieren
8 Steuerung über testo Smart App Messwerte exportieren Export (Export) Bericht (Report) Löschen (Delete) anklicken. Speicher auswählen. Messung auswählen anklicken. -
Seite 31: Excel (Csv) Export
Messwerten (Create PDF with all readings) aufgrund der sich ergebenden Dateigröße und Seitenanzahl nur bis 30 Seiten möglich ist. In der Software testo DataControl können die PDF Berichte hingegen für alle Messungen ohne Einschränkungen erstellt werden. Bericht mit allen Informationen wird erstellt. -
Seite 32: Produkt Instandhalten
9 Produkt instandhalten Produkt instandhalten Batterien einlegen / wechseln Das Gerät ist ausgeschaltet. Batteriefach (Geräterückseite) per Schnappverschluss öffnen. Batterien / Akkus (3 x AA Batterie) einlegen bzw. tauschen. + - + Polung beachten! Batteriefach schließen. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. Gerät reinigen Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit einem feuchten Tuch. -
Seite 33: Technische Daten Testo 535
10 Technische Daten testo 535 Technische Daten testo 535 Eigenschaft Wert Messgrößen Genauigkeit ±(100 ppm + 5 % des Messwerts) (bei 22 °C, ±1 Digit) Auflösung 1 ppm Temperaturkoeffizient ±(2 ppm + 0,4 % des Messwerts) / K 0 … 10.000 ppm... -
Seite 34: Tipps Und Hilfe
Anzeige: Probe Fail Fühlerbeschädigung Bitte kontaktieren Sie Ihren Händler oder den Testo-Kundendienst. Anzeige: OTA Fail Der Updateprozess Starten Sie das „over the air“ des Messgerät und die testo Messgeräts konnte nicht Smart App neu und erfolgreich überprüfen Sie die abgeschlossen werden. Bluetooth-Verbindung. -
Seite 35: Zubehör Und Ersatzteile
3 s gesperrt. überprüfen Sie die ® Bluetooth -Verbindung. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact. Zubehör und Ersatzteile Beschreibung Artikel-Nr. ®... - Seite 36 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 9535 de 01 - 10.2022...
