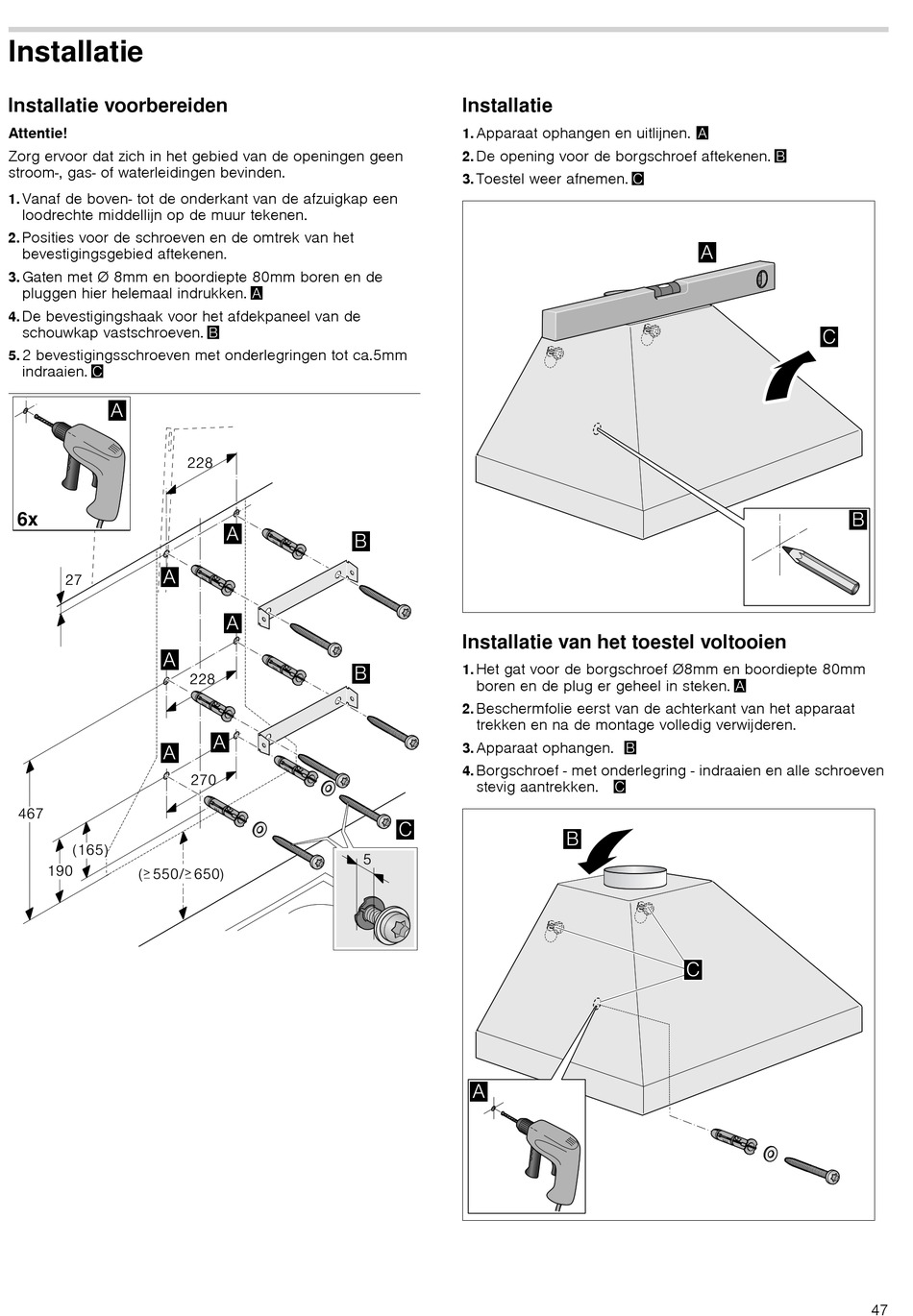

Installatie

I n s t a l l a t i e

Installatie voorbereiden

Attentie!
Zorg ervoor dat zich in het gebied van de openingen geen
stroom-, gas- of waterleidingen bevinden.
Vanaf de boven- tot de onderkant van de afzuigkap een
1.
loodrechte middellijn op de muur tekenen.
Posities voor de schroeven en de omtrek van het
2.
bevestigingsgebied aftekenen.
Gaten met Ø 8mm en boordiepte 80mm boren en de
3.
pluggen hier helemaal indrukken. ¨
De bevestigingshaak voor het afdekpaneel van de
4.
schouwkap vastschroeven. ©
2 bevestigingsschroeven met onderlegringen tot ca.5mm
5.
indraaien. ª
Installatie
Apparaat ophangen en uitlijnen. ¨
1.
De opening voor de borgschroef aftekenen. ©
2.
Toestel weer afnemen. ª
3.
Installatie van het toestel voltooien
Het gat voor de borgschroef Ø8mm en boordiepte 80mm
1.
boren en de plug er geheel in steken. ¨
Beschermfolie eerst van de achterkant van het apparaat
2.
trekken en na de montage volledig verwijderen.
Apparaat ophangen. ©
3.
Borgschroef - met onderlegring - indraaien en alle schroeven
4.
stevig aantrekken. ª
